19. Preverjanje motorja in kabla

1. Dobava napetosti
2. Poraba toka
Točki 3 in 4: Meritev ni potrebna, če sta napajalna napetost in poraba toka normalna.
3. Upornost navitja
4. Izolacijska upornost
20. Odstranitev
Proizvod in njegovi deli morajo biti odstranjeni na okolju prijazen
način:
1. Uporabite javna ali zasebna podjetja za odvoz odpadkov.
2. Če to ni mogoče, stopite v stik z najbližjo Grundfosovo
izpostavo ali servisno delavnico.

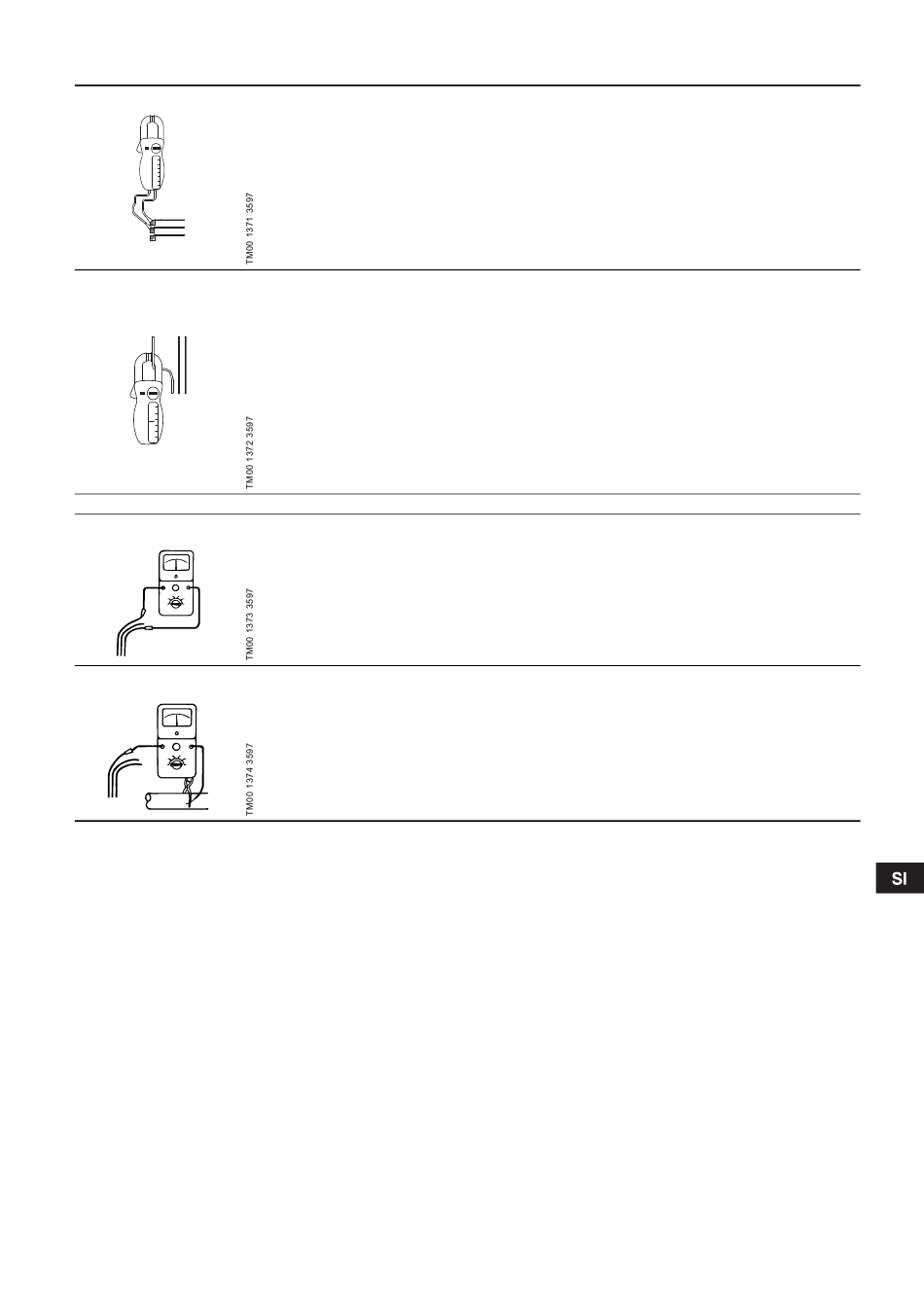

S pomočjo voltmetra izmerite napetost med
fazami.
Priključite voltmeter na terminale na glavnem
priključku.
Izmerite tok vsake faze, medtem ko črpalka
deluje pri konstantnem izhodnem tlaku (če je
možno, pri kapaciteti, kjer je motor najbolj
močno obremenjen).
Tok pri polni obremenitvi je napisan na napisni
tablici motorja.
Izključite fazne vodnike v priključni omarici.
Izmerite upornost navitja, kot je prikazano na
skici.
Izključite fazne vodnike v priključni omarici.
Izmerite izolacijsko upornost od vsake faze do
ozemljitve.
(Prepričajte se, da je ozemljitev izvedena
natančno.)
Napetost naj bi bila, medtem ko je motor
obremenjen, med ±5% nominalne napetosti. Motor
lahko pregori, če imamo v napetosti večje spremembe.
Če je napetost konstantno previsoka ali prenizka, je
potrebno motor zamenjati z drugim motorjem, ki
ustreza dani napetosti.
Velike spremembe v napetosti pomenijo, da je dobava
električne energije slaba. Črpalko je potrebno ustaviti,
dokler se ne odkrije napaka.
Morda bo potrebna ponovna nastavitev motornega
zaščitnega stikala.
Razlika med tokom na fazi z največjo porabo amp in
tokom na fazi z najnižjo porabo amp ne sme biti večja
od 10% najmanjše amp porabe.
Če je tako, ali če tok presega tok pri polni obremenitvi,
preverite sledeče možne napake:
• Previsok delovni tlak, ki lahko preobremeni motor.
• Prevelika hitrost, ki lahko preobremeni motor.
• Poškodovana črpalka, ki lahko preobremeni motor.
• Navitja motorja so kratko sklenjena ali delno
razčlenjena.
• Previsoka ali prenizka napetost.
• Slabe povezave med žicami. Slabi kabli.
Najvišja vrednost ne sme presegati najnižje vrednosti
za več kot 5%.
Če je odstopanje večje in je napajalni kabel primeren,
je potrebno motor natančno pregledati.
Izolacijska upornost za nov, ociščen ali popravljen
motor mora biti pribl. 10 MΩ izmerjeno do ozemljitve.
Za dani motor se kritična izolacijska upornost (R
lahko izračuna:
R = U [kV] x 0,5 [MΩ/kV].
crit N
Če je izmerjena izolacijska upornost manjša od R
je potrebno motor natančno pregledati.
