Grundfos BMP series Montage- Und Betriebsanleitung Seite 50

4.2 Pumpattavan nesteen lämpötila
3°C...50°C suurimmalla painepuolen paineella.
4.3 Ympäristön lämpötila
0°C...50°C.
5. Asennus
BMP-pumppuja voidaan käyttää sekä suljetuissa että avoimissa
järjestelmissä.
• Imuaukko on merkitty kirjaimella "I".
• Paineaukko on merkitty kirjaimella "O".
5.1 Pumpun asennusasento

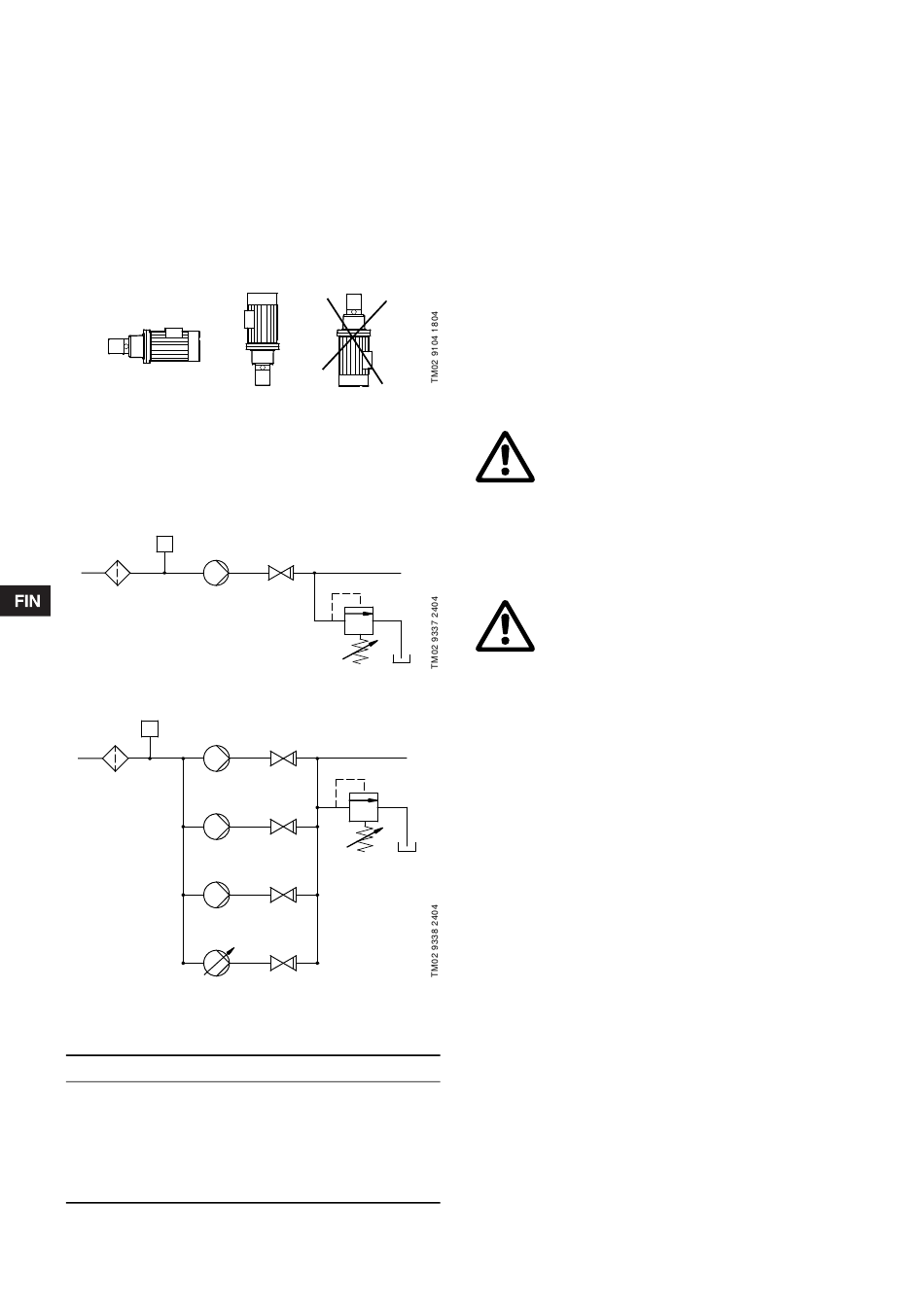

Kuva 1 Pumpun asennusasento
Pumppu on asennettava kiinteällä alustalle pulteilla moottorin
jalustassa olevista pultinrei'istä. Tärinää vaimentavia pohjalevyjä
suositellaan käytettäväksi.
Mittapiirrokset ja mitat on esitetty sivuilla 127 ja 128.
5.2 Asennusesimerkkejä
A B C
Kuva 2 Yhdellä BMP-pumpulla varustettu järjestelmä
A B
C
C
C
E
Kuva 3 Kolmella BMP-pumpulla ja yhdellä taajuusmuuttajan
ohjaamalla BMPE-pumpulla varustettu järjestelmä
Kuvien 2 ja 3 symbolien selitykset:
Symboli Kuvaus
Esisuodatin, maks. 10 mikronia (abs. β
A
B Matalapainekytkin
C BMP-pumppu
D Takaiskuventtiili
E Taajuusmuuttajan ohjaama BMPE-pumppu
F Varoventtiili (säädettävä)
50
D
F
D
F
D
D
D
> 5000)
10
6. Putkiliitännät
BMP-pumpuissa on imu- ja painepuolella kierreliitäntä,
ks. sivut 127 ja 128.
Huom. Virtaamalle 5,1...10,2 m
issa on imu- ja painepuolella tiivistysmuhvit Victaulic/PJE-liittimiä
varten.
Huom. Taipuisia korkeapaineletkuja suositellaan käytettäväksi.
Jos pumpun imuaukkoon (I) liitetty imuputki irrotetaan veden-
syötöstä, pumppu tyhjenee vedestä. Kun pumppu aiotaan käyn-
nistää uudelleen, kohdassa 9. kuvattua käynnistysmenettelyä on
tarkoin noudatettava.
7. Käyttöolosuhteet
7.1 Imupuolen paine
0...4 bar (1 bar abs. - 5 bar abs.).
Esisuodattimen jälkeen putkistoon tulee asentaa matalapainekyt-
kin. Matalapainekytkimen on kytkettävä pois pumpun sähkön-
syöttö, jos imupaine laskee alueen 0...4 bar ulkopuolelle.
7.2 Painepuolen paine
Järjestelmän vaurioitumisen estämiseksi pumpun
painepuolelle on asennettava varoventtiili.
Varoventtiilin asetusarvo ei saa ylittää suurinta sallit-
tua painepuolen painetta enempää kuin 5%, ks.
pumpun tyyppikilpi.
8. Sähköliitännät
Sähköliitännät on suoritettava valtuutetun sähköasentajan
toimesta paikallisten säännösten mukaisesti.
Ennenkuin kytkentärasian kansi avataan ja
ennenkuin pumpun purkaminen aloitetaan, on syöt-
töjännitteen oltava katkaistuna.
Pumppuun on liitettävä ulkoinen syöttöjännitteen
katkaisija, joissa kaikkien napojen kärkiväli on
vähintään 3 mm.
Tarkista, että syöttöjännite ja taajuus vastaavat moottorin arvokil-
ven arvoja.
Moottori on kytkettävä moottorin kännistimen kautta.
Suorita sähköliitäntä kytkentärasiassa sijaitsevan kytkentäkaav-
ion mukaisesti.
8.1 Taajuusmuuttajakäyttö
Grundfos-valmisteisilla moottoreilla:
Kaikki Grundfos-valmisteiset kolmivaihemoottorit voidaan liittää
taajuusmuuttajakäyttöön. Taajuusmuuttajan on oltava asetettuna
vakiomomentille.
Taajuusmuuttaja voi, tyypistä riippuen, aiheuttaa lisääntynyttä
melua moottorista. Samoin se voi johtaa siihen, että moottori alt-
istuu haitallisille jännitepiikeille.
Huom. Grundfos moottorit tyyppiä MG 90 (1,5 kW, 2-nap.) jännit-
teille 440 V asti (katso moottorin tyyppikilvestä) on suojattava 650
V ylittäviltä jännitepiikeiltä
(huippuarvo) syöttöjohtimien välillä.
Muut moottorit on suojattava 850 V ylittäviltä jännitepiikeiltä.
Edellämainitut häiriöt, niin lisääntynyt melu kuin myös haitalliset
jännitepiikit, voidaan poistaa asentamalla LC-suodatin taajuusm-
uuttajan ja sähkömoottorin väliin.
Taajuusmuuttajan toimittaja tai Grundfos antaa tarvittaessa lisäti-
etoja.
3
/h mitoitetuissa BMP-R-pumpu-
