2. Općeniti opis
Grundfosove crpke serije BMP su stapne crpke, znači, da je
protok proporcionalan broju okretaja motora. Tlak i protutlak su
jednaki. Stoga je neobično važno, da ni u kojem slučaju ne
prekoračimo max. tlak crpke.
BMP crpke se gotove za montažu isporučuju u sanducima u
kojima trebaju ostati do montaže.

2.1 Transport

Prilikom dizanja crpke bezuvjetno koristiti ovjesne ušice motora.
Voditi računa o raspodjeli težine crpke.
UPUTA

3. Primjena

3.1 Vrste medija

Rijetki, neeksplozivni mediji bez čvrstih ili vlaknastih sastojaka.
Medij ne smije kemijski djelovati na materijale od kojih je crpka
napravljena.
U dvojbenim slučajevima povežite se, molimo, s Grundfosom.
Crpka se ne smije rabiti za dizanje zapaljivih
medija kao što su, primjerice, dizelsko ulje i
gorivo.
Crpka nikada ne smije raditi s medijima u kojima ima tvari, koje bi
površinska napetost medija mogla ukloniti, npr. sapun. Pri
uporabi takvih sredstava, primjerice za čišćenje uređaja, treba
vođenjem medija preko mimovoda zaobići crpku.
tip crpke preporučljive vrste medija
• sirova voda
• pitka voda
BMP
• podzemne vode
• površinska voda (jezera i rijeke).
• umekšana voda (kationska izmjena)
• demineralizirana voda
(demineralizirana/deionizirana voda)
BMP-N
• voda pripremljena po principu obrnute osmoze.
Ukoliko treba dizati rashladna sredstva, primjerice
HFA, HFC, povežite se, molimo, s Grundfosom.
• bočata voda
• morska voda
BMP-R
• koloidne otopine
• voda s različitim kemikalijama.
Dizani se medij mora predfiltrirati na max.
UPOZORENJE
10 mikrona (abs.
4. Pripreme za montažu
Prije montaže prekontrolirati sljedeće točke:
1. transportna oštećenja
Prekontrolirati eventualna oštećenja pri transportu.
2. Tip crpke
Prekontrolirati, odgovara li oznaka tipa onoj u narudžbi, vidi
natpisnu pločicu crpke.
3. Opskrbni napon
Provjeriti, odgovaraju li električni podaci navedeni na natpisnoj
pločici motora opskrbi strujom na licu mjesta. Kod pogona s
pretvaračem frekvencije prekontrolirati i natpisnu pločicu
pretvarača frekvencije.
β
> 5000).
10
5. Tehnički podaci
Vidi natpisne pločice motora i crpke.
5.1 Razina zvučnog tlaka
Sljedeća tabela prikazuje razinu zvučnog tlaka u dB(A), izmjerenu
u dvorani na udaljenosti od 1 m od crpke. Razina kod mjerenja u
prostoru bez jeke se može izračunati. U tu svrhu od navedenih
vrijednosti odbiti 3 dB(A).
razina zvučnog tlaka u dB(A) kod 140 bar*, 50 Hz
BMP 0.2 72,4 BMP 0.3 N
BMP 0.4 72,6 BMP 0,6 N
BMP 0.6 72,8 BMP 1.0 N
BMP 1.0 71,3 BMP 1.7 N
BMP 1.2 71,3 BMP 2.1 N
BMP 2.5 71,4 BMP 3.4 N
BMP 3.2 72,4 BMP 4.4 N
BMP 6.2 78,3 BMP 6.2 N
BMP 7.0 78,3 BMP 7.0 N
BMP 8.0 78,3 BMP 8.0 N
* za max. tlak dizanja vidi natpisnu pločicu crpke.

5.2 Temperatura medija

3°C do 50°C uz max. tlak dizanja.

5.3 Temperatura okoline

0°C do 50°C.
6. Montaža
BMP crpka se može ugraditi kako u zatvorene tako i u otvorene
uređaje;
• usisni nastavak je označen s "I";
• tlačni nastavak je označen s "O".

6.1 Ugradnja crpke

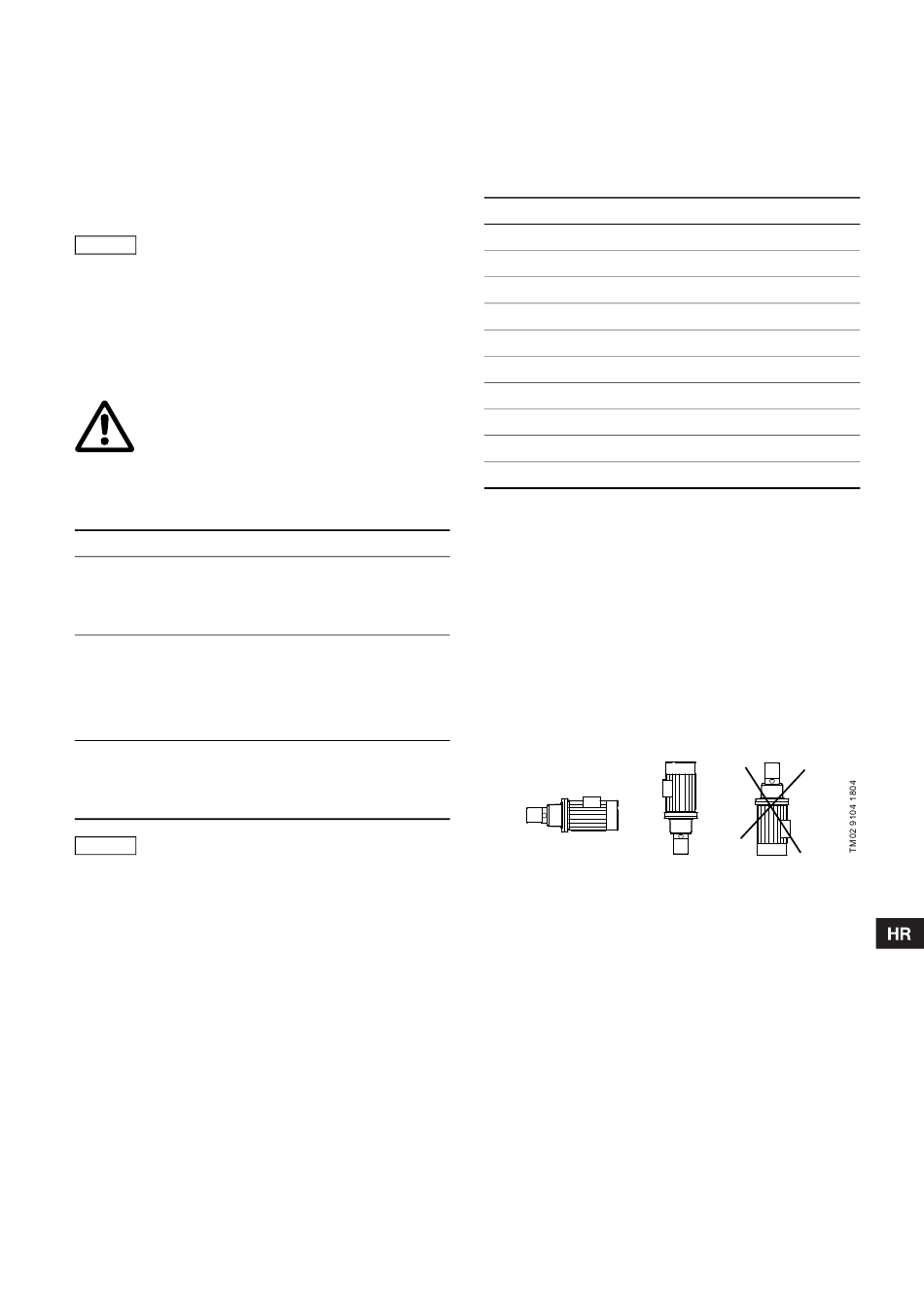

Slika 1 Položaji ugradnje
Crpku treba pomoću rupa za svornjake na donjem dijelu motora
pričvrstiti na fiksni temelj. Preporučamo uporabu protuvibracijskih
podnožja motora.
Za mjerne skice i dimenzije vidi stranice 127 i 128.
72,3 BMP 0.6 R 72,4
72,4 BMP 1.0 R 72,6
72,8 BMP 1.8 R 71,7
72,0 BMP 2.2 R 71,7
72,0 BMP 5.1 R 78,0
71,4 BMP 6.5 R 78,0
72,4 BMP 7.2 R 78,0
78,3 BMP 8.2 R 78,0
78,3 BMP 10.2 R 78,0
78,3
