5. Installation
BMP-pumpen kan användas i både öppna och slutna system.
• Sugporten är markerad med I.
• Utloppsporten är markerad med O.

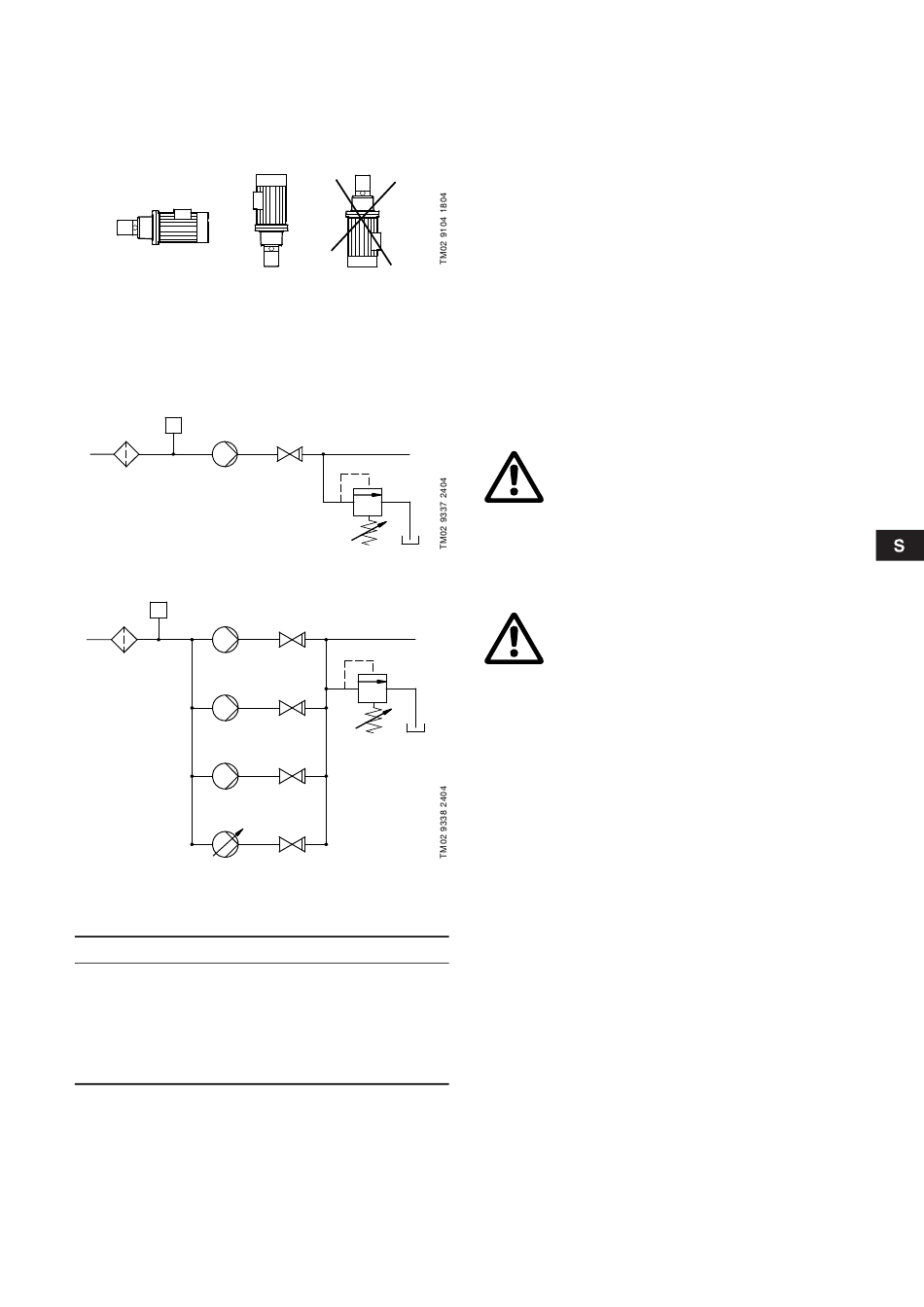

5.1 Pumpposition

Fig. 1 Pumpposition
Pumpen måste installeras på ett stabilt fundament och fästas
med skruvhålen på den fotmonterade motorn. Vi rekommenderar
att man använder vibrationsabsorberande fötter.
Måttskisser och mått finns på sidorna 127 och 128.
5.2 Installationsexempel
A B C
Fig. 2 System med en BMP-pump
A B
C
C
C
E
Fig. 3 System med tre BMP-pumpar och en frekvens-
omformarstyrd BMPE-pump
Delarna som visas i figur 2 och 3 är:
Pos. Beskrivning
Förfilter, högst 10 mikron (abs. β
A
B Lågtrycksbrytare
C BMP-pump
D Backventil
E Frekvensomformarstyrd BMPE-pump
F Tryckavlastningsventil (ställbar)
D
F
D
F
D
D
D
> 5000)
10
6. Röranslutning
BMP-pumpen har en gängad anslutning på sug- och trycksidan
av pumpen. Se sidorna 127 och 128.
OBS: BMP-R-pumpar med flöden mellan 5,1 till 10,2 m³/h är
försedda med kabelklamma för Victaulic/PJE clamp-kopplingar
på sug- och trycksida.
OBS: Vi rekommenderar att man använder flexibla högtrycks-
slangar.
Om sugledningen som är ansluten till pumpens sugport (I) lossas
från vattenförsörjningen, töms pumpen på vatten. När pumpen
startas igen, måste man noggrant följa det startförfarande som
beskrivs i avsnitt 9.
7. Driftsförhållanden
7.1 Inloppstryck
0 till 4 bar (1 bar abs. till 5 bar abs.).
Vi rekommenderar att man installerar en lågtrycksbrytare efter
förfiltret. Lågtrycksbrytaren måste stänga av strömförsörjningen
till pumpen om inloppstrycket faller utanför området 0 till 4 bar.
7.2 Utloppstryck
För att undvika skada på systemet, måste en tryck-
avlastningsventil monteras på trycksidan.
Tryckavlastningsventilens inställning får inte över-
skrida det högsta tillåtna utloppstrycket med mer
än 5%. Se pumpens typskylt.
8. Elanslutning
Elanslutning skall utföras av en auktoriserad elinstallatör i
enlighet med lokala bestämmelser och normer.
Innan kopplingsboxens lock avlägsnas och före
demontering av pumpen skall nätspänningen slås
ifrån.
Pumpen skall anslutas till en extern arbetsbrytare
med ett kontaktavstånd på min. 3 mm i alla poler.
Kontrollera att nätspänning och frekvens motsvarar typskyltens
värden.
Motorn skall ha motorskydd.
Utför den elektriska anslutningen enligt kopplingsschemat i kop-
plingsboxens lock.
8.1 Frekvensomformardrift
Motorer levererade av Grundfos:
Alla 3-fasmotorer levererade av Grundfos kan anslutas till en
frekvensomformare. Frekvensomformaren måste ställas in för att
arbeta med konstant vridmoment.
Vissa typer av frekvensomformare kan höja motorns ljudnivå.
De kan också utsätta motorn för skadliga spänningstoppar.
OBS: Grundfos-motorer av typen MG 90 (1,5 kW, 2-polig),
samtliga för upp till 440 V matarspänning (se motorns typskylt),
måste skyddas mot spänningstoppar högre än 650 V (peakvärde)
mellan anslutningskontakterna.
För övriga motorer rekommenderas skydd mot spänningstoppar
högre än 850 V.
Ovanstående problem, dvs. både förhöjd ljudnivå och skadliga
spänningstoppar kan avhjälpas genom att ett LC-filter monteras
mellan frekvensomformaren och motorn.
För närmare upplysningar kontakta leverantören av frekvens-
omformaren och motorn.
45
