Anschluss

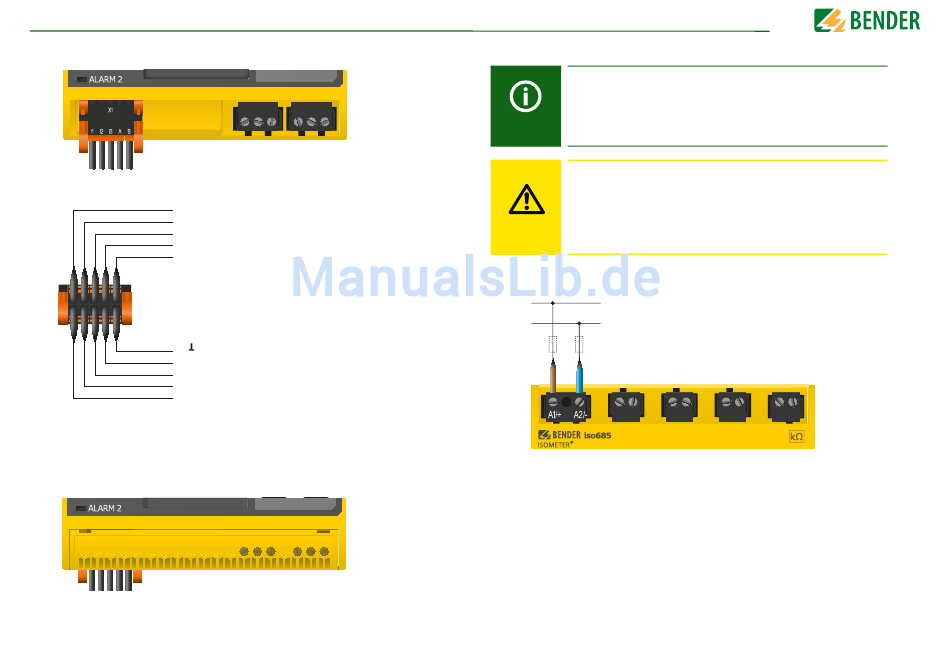

6.4 Anschluss der X1-Schnittstelle

I1
I2
I3
A
B
Masse
M+
unbenutzt
Q2 Ausgang 2
Q1 Ausgang 1
+ +24 V
Klemmenabdeckung anbringen und sicher einrasten
19
Eingang 1
Eingang 2
Eingang 3
RS 485 A - nicht belegt
RS 485 B - nicht belegt
Elektronischer Überlastschutz.
Autom. Abschaltung bei
Kurzschluss und Transiente
(rücksetzbar)
Anschluss

6.5 Anschluss an die Versorgungsspannung

Externe Netzteile, zur Spannungsversorgung des ISOMETER®s über
die Klemme X1, müssen den Störfestigkeits- und Emissionsanfor-
derungen der geforderten Applikationsnorm entsprechen. Für Ver-
bindungsleitungen, die länger als 1 m sind, müssen geschirmte
Leitungen verwendet werden.
Vorsicht vor Sachschaden durch fehlerhaften Anschluss!
Das Gerät kann Schaden nehmen, wenn das Gerät gleichzeitig
über die X1-Schnittstelle und über A1/+, A2/- an eine Versorgungs-
spannung angeschlossen wird. Schließen Sie das Gerät nicht
VORSICHT
gleichzeitig über X1 und A1/+, A2/- an verschiedene Versorgungs-
spannungen an.
U
S
