6. Funktionsweise Helferinnenplatte
Behandlungseinheiten Modell:
S200 CONTINENTAL, S200 INTERNATIONAL
S200 PLUS CONTINENTAL, S200 PLUS INTERNATIONAL

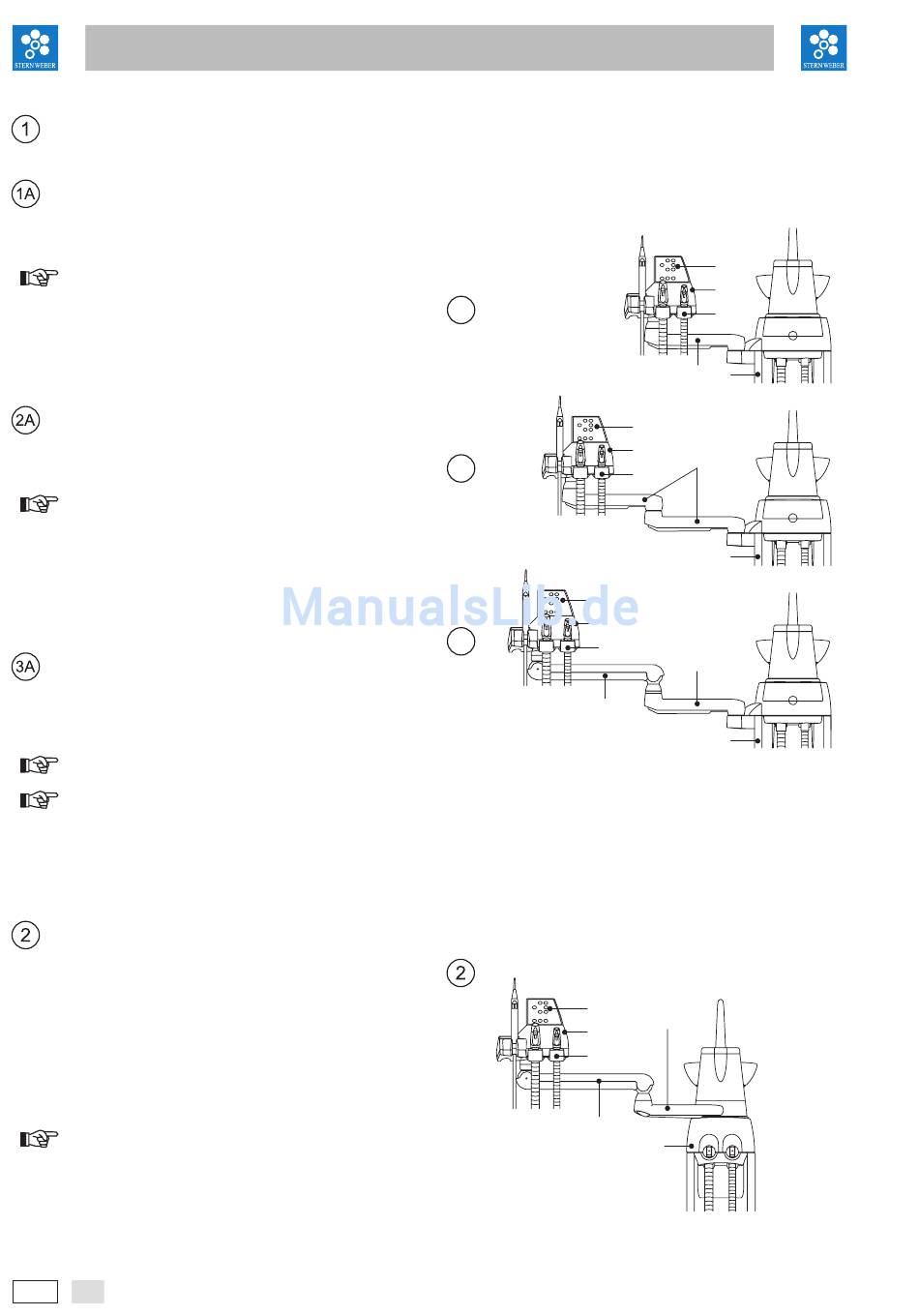

Das Helferinelement ist in drei Ausführungen erhältlich:
Helferinelement Typ "1A".
Hauptmerkmale:
• Das Helferinelement ( a ) ist über einen einzelnen Gelenk-Ausleger ( o )
an die Wassereinheit ( b ) gekoppelt, der eine Positionierung des Helfe-
rinelements in einer optimalen Arbeitsposition ermöglicht.
HINWEIS: Der Ausleger ( o ) ist mit einer Sicherheitsvorrichtung ausgestat-
tet, die die Bewegung des Patientenstuhls blockiert, sobald er auf ein Hindernis trifft.
• Das Helferinelement ( a ) ist mit einer Bedienkonsole ( d ) ausgestattet, auf der sich
die Tasten für die Steuerung der Funktionen von Patientenstuhl und Wassereinheit
befinden.
• Das Helferinelement kann mit 2 Absaugkanülen und 3 Instrumenten ausgestattet
werden.
• Das Helferinelement ist mit Laufrollen ( f ) ausgestattet, die zur Führung und
Halterung der Schläuche der Absaugkanülen dienen.
Helferinelement Typ "2A".
Hauptmerkmale:
• Das Helferinelement ( a ) ist über 2 Gelenk-Ausleger ( p ) an die Wassereinheit
( b ) gekoppelt, die eine Positionierung des Helferinelements in einer optimalen
Arbeitsposition ermöglichen.
HINWEIS: Die beiden Ausleger ( c ) verfügen über eine Sicherheitsvor-
richtung, mit der die Fahrbewegungen des Patientenstuhls in Präsenz eines
Hindernisses sofort gestoppt werden.
• Das Helferinelement ( a ) ist mit einer Bedienkonsole ( d ) ausgestattet, auf der sich
die Tasten für die Steuerung der Funktionen von Patientenstuhl und Wassereinheit
befinden.
• Das Helferinelement kann mit 2 Absaugkanülen und 3 Instrumenten ausgestattet
werden.
• Das Helferinelement ist mit Laufrollen ( f ) ausgestattet, die zur Führung und
Halterung der Schläuche der Absaugkanülen dienen.
Helferinelement Typ "3A".
Hauptmerkmale:
• Das Helferinelement ( a ) ist über 2 Gelenk-Ausleger an die Wassereinheit ( b
) gekoppelt, die eine Positionierung des Helferinelements in einer optimalen
Arbeitsposition ermöglichen. Der Federarm ( e ) gestattet eine Höhenverstellung
des Helferinelements um 300 mm.
HINWEIS: Der Ausleger ( o ) ist mit einer Sicherheitsvorrichtung ausgestat-
tet, die die Bewegung des Patientenstuhls blockiert, sobald er auf ein Hindernis trifft.
HINWEIS: Um das Helferinelement wieder ganz unten zu positionieren,
muss es nur angehoben, ganz nach oben gebracht und dann abgesenkt werden.
• Das Helferinelement ( a ) ist mit einer Bedienkonsole ( d ) ausgestattet, auf der sich
die Tasten für die Steuerung der Funktionen von Patientenstuhl und Wassereinheit
befinden.
• Das Helferinelement kann mit 2 Absaugkanülen und 3 Instrumenten ausgestattet
werden.
• Das Helferinelement ist mit Laufrollen ( f ) ausgestattet, die zur Führung und
Halterung der Schläuche der Absaugkanülen dienen.
Behandlungseinheiten Modell:
S220 TR CONTINENTAL
S220 TR INTERNATIONAL
S220 TR CART
S220 TR EINZEL-WASSEREINHEIT und S220 TR J EINZEL-WASSE-
REINHEIT
Hauptmerkmale:
• Das Helferinelement ( a ) ist über 2 Gelenk-Ausleger an die Wassereinheit ( b )
gekoppelt, die eine Positionierung des Helferinelements in einer optimalen Arbeitspo-
sition ermöglichen. Der feste Arm ( c ) kann sich mit einem Radius von 120° um
die Speischale drehen.
Der Federarm ( e ) ermöglicht eine senkrechte Bewegung von 335 mm mit
insgesamt 6 Arbeitspositionen des Helferinelements.
HINWEIS: Um das Helferinelement wieder ganz unten zu positionieren,
muss es nur angehoben, ganz nach oben gebracht und dann abgesenkt werden.
• Das Arztelement ( a ) ist mit einer Bedienkonsole ( d ) ausgestattet, auf der sich
die Tasten für die Steuerung der Funktionen von Patientenstuhl und Wassereinheit
befinden.
• Das Helferinelement kann mit 2 Absaugkanülen und 3 Instrumenten ausgestattet
werden.
• Das Helferinelement ist mit Laufrollen ( f ) ausgestattet, die zur Führung und
Halterung der Schläuche der Absaugkanülen dienen.
46
46
46
DE
L
I
S200 / S220 TR
- GEBRAUCHSANWEISUNGEN
und S220 TR J CONTINENTAL
und S220 TR J INTERNATIONAL
und S220 TR J CART
1A
2A
d
a
3A
f
e
d
a
f
e
d
a
f
o
b
d
a
p
f
b
o
b
c
b
