Installation; Dimensionierung Der Installation - MOUVEX Micro C 125 Installation, Betrieb Und Wartung

SAUGSEITE
DRUCKSEITE
Wenn sich der Saugstutzen in Position 1, 3 oder 4 befindet, darauf achten, dass das Druckausgleichsventil nicht vers-
topft und vor äußeren Einflüssen geschützt ist.

2.1 Dimensionierung der Installation

2.1.1 Pumpe
Damit die MOUVEX-Pumpe ihrem Einsatzzweck hinsich-
tlich der Leistungsparameter als auch der Lebensdauer
entspricht, ist es notwendig, den Pumpentyp, die Drehzahl
sowie die verwendeten Materialien in Abhängigkeit vom
Volumenstrom, der Installations- bzw. Betriebsbedingungen
auszuwählen.
Unser Technischer Kundendienst steht Ihnen jederzeit
für die notwendigen Auskünfte zur Verfügung.
2.1.2 Leitungen
Nicht empfohlen
Wenn möglich zu vermeiden
Empfohlen
Länge der Saugleitung
Sie muss so kurz wie möglich sein.
NT 1001-P00 02 19 Pumpen Micro C g

2. INSTALLATION

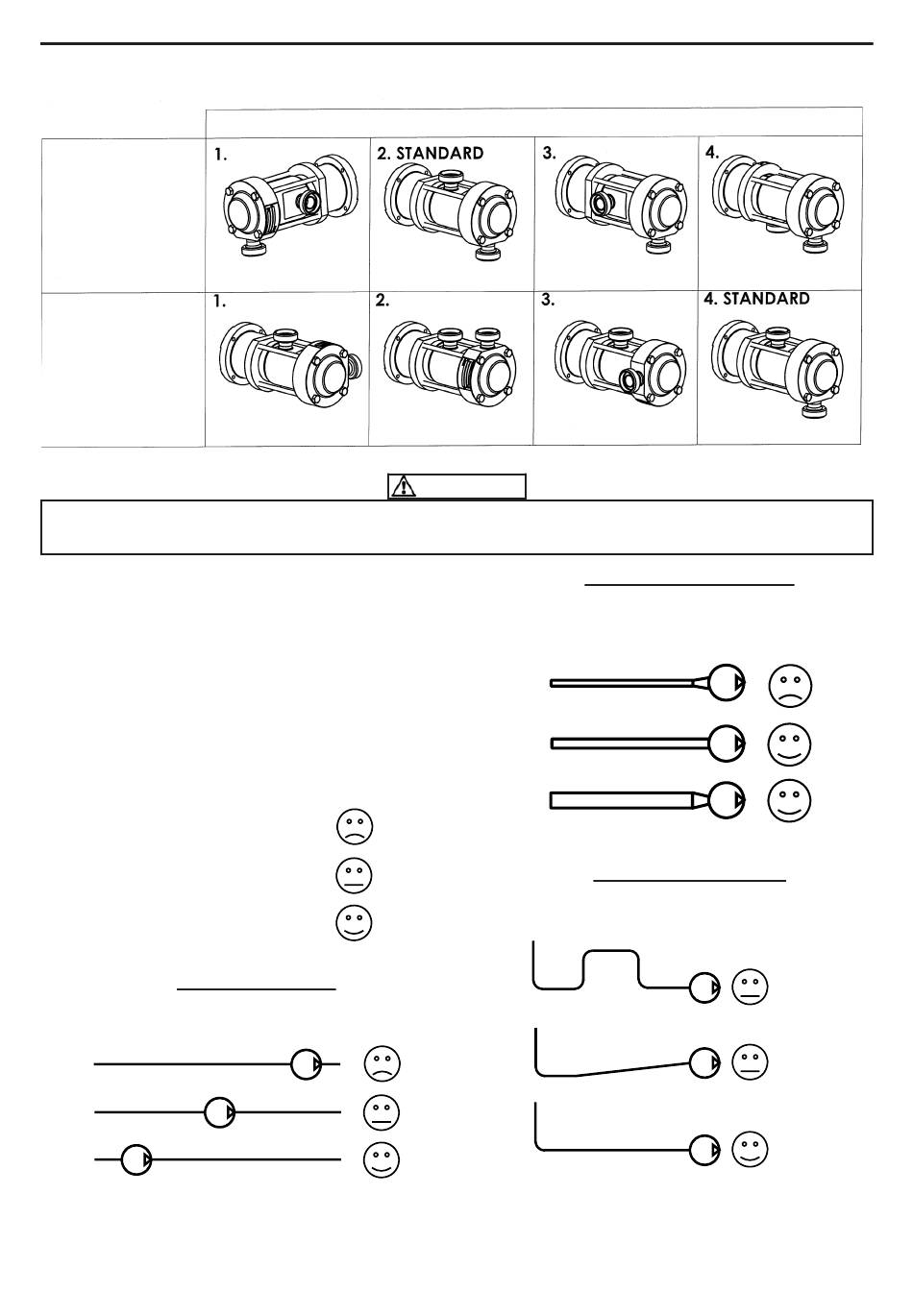

MÖGLICHE AUSRICHTUNGEN
ACHTUNG
Der Durchmesser sollte mindestens dem Anschlussmaß
der Pumpe entsprechen bzw. größer sein, wenn die
Förderbedingungen dies verlangen.
Die Abdichtungen überprüfen, um einen unbeabsichtig-
ten Lufteintritt zu verhindern.
12/28
Durchmesser der Saugleitung
Gestaltung der Saugleitung
--------------------------------------------------------------------
Pumpe mit Winkelfuß :
Ausrichtung nicht möglich
