Produkthandbuch für FC 300 Interbus 5. FC 300 steuern

5.2.1. Die Drivecom-Zustandsmaschine

Die Zustandsmaschine beschreibt den Teilnehmerzustand und die mög-
liche Steuerfolge des Frequenzumrichters. Ein Zustand stellt eine be-
stimmte interne und externe Antwort dar. Über Gerätesteuerungsbefehle
und/oder interne Ereignisse kann der Zustand geändert und damit eine
Steuerfolge ausgeführt werden. Der aktuelle Zustand kann über das Zu-
standswort des Frequenzumrichters ausgelesen werden.

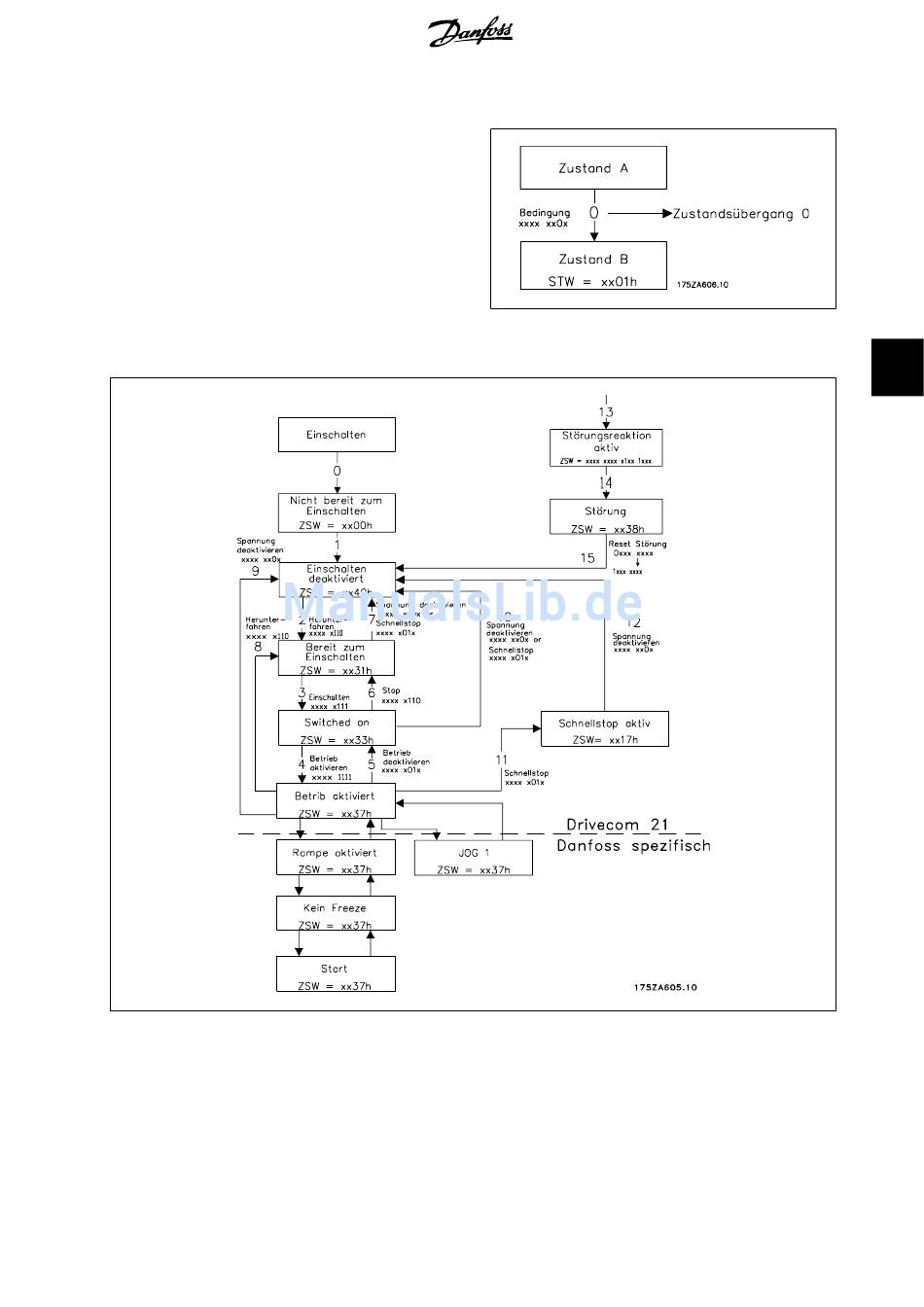

Das Flussdiagramm rechts und die nachstehende Erklärungen können
zum Verständnis des Funktionsprinzips hilfreich sein: Um von Zustand A
zu Zustand B zu wechseln, muss die Bedingung „Steuerwortbit 1" auf 0
gesetzt sein. Damit wird der Übergang 0 ausgeführt. Im Zustand B ist das
Zustandswort: xx01H.
