DE | 9 Montage
Auch im bedarfsgeführten Automatikbetrieb
erfolgt der Volumenstromausgleich automa-
tisch.
Für Inbetriebnahme  Kapitel 10, für Para-
meter  Kapitel 14 oder 15.

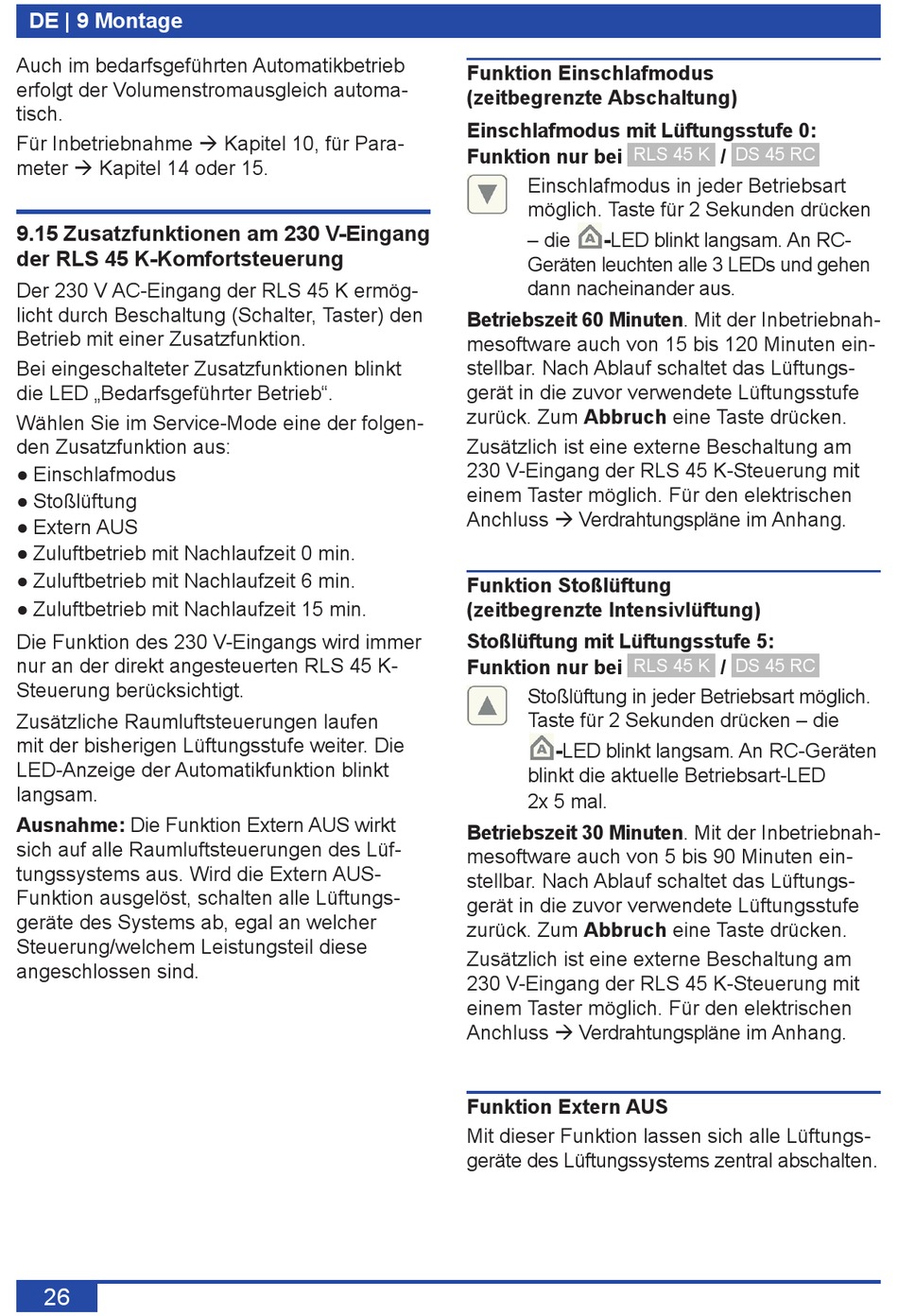

9.15 Zusatzfunktionen am 230 V-Eingang
der RLS 45 K-Komfortsteuerung
Der 230 V AC-Eingang der RLS 45 K ermög-
licht durch Beschaltung (Schalter, Taster) den
Betrieb mit einer Zusatzfunktion.
Bei eingeschalteter Zusatzfunktionen blinkt
die LED „Bedarfsgeführter Betrieb".
Wählen Sie im Service-Mode eine der folgen-
den Zusatzfunktion aus:
● Einschlafmodus
● Stoßlüftung
● Extern AUS
● Zuluftbetrieb mit Nachlaufzeit 0 min.
● Zuluftbetrieb mit Nachlaufzeit 6 min.
● Zuluftbetrieb mit Nachlaufzeit 15 min.
Die Funktion des 230 V-Eingangs wird immer
nur an der direkt angesteuerten RLS 45 K-
Steuerung berücksichtigt.
Zusätzliche Raumluftsteuerungen laufen
mit der bisherigen Lüftungsstufe weiter. Die
LED-Anzeige der Automatikfunktion blinkt
langsam.
Ausnahme: Die Funktion Extern AUS wirkt
sich auf alle Raumluftsteuerungen des Lüf-
tungssystems aus. Wird die Extern AUS-
Funktion ausgelöst, schalten alle Lüftungs-
geräte des Systems ab, egal an welcher
Steuerung/welchem Leistungsteil diese
angeschlossen sind.
26
Funktion Einschlafmodus
(zeitbegrenzte Abschaltung)
Einschlafmodus mit Lüftungsstufe 0:
Funktion nur bei RLS 45 K
Einschlafmodus in jeder Betriebsart
möglich. Taste für 2 Sekunden drücken
– die -LED blinkt langsam. An RC-
Geräten leuchten alle 3 LEDs und gehen
dann nacheinander aus.
Betriebszeit 60 Minuten. Mit der Inbetriebnah-
mesoftware auch von 15 bis 120 Minuten ein-
stellbar. Nach Ablauf schaltet das Lüftungs-
gerät in die zuvor verwendete Lüftungsstufe
zurück. Zum Abbruch eine Taste drücken.
Zusätzlich ist eine externe Beschaltung am
230 V-Eingang der RLS 45 K-Steuerung mit
einem Taster möglich. Für den elektrischen
Anchluss  Verdrahtungspläne im Anhang.
Funktion Stoßlüftung
(zeitbegrenzte Intensivlüftung)
Stoßlüftung mit Lüftungsstufe 5:
RLS 45 K
Funktion nur bei
Stoßlüftung in jeder Betriebsart möglich.
Taste für 2 Sekunden drücken – die
-LED blinkt langsam. An RC-Geräten
blinkt die aktuelle Betriebsart-LED
2x 5 mal.
Betriebszeit 30 Minuten. Mit der Inbetriebnah-
mesoftware auch von 5 bis 90 Minuten ein-
stellbar. Nach Ablauf schaltet das Lüftungs-
gerät in die zuvor verwendete Lüftungsstufe
zurück. Zum Abbruch eine Taste drücken.
Zusätzlich ist eine externe Beschaltung am
230 V-Eingang der RLS 45 K-Steuerung mit
einem Taster möglich. Für den elektrischen
Anchluss  Verdrahtungspläne im Anhang.
Funktion Extern AUS
Mit dieser Funktion lassen sich alle Lüftungs-
geräte des Lüftungssystems zentral abschalten.
/ DS 45 RC
DS 45 RC
/
