Kondensatanschluss und
gesicherte Ableitung
100
4
5
10
12

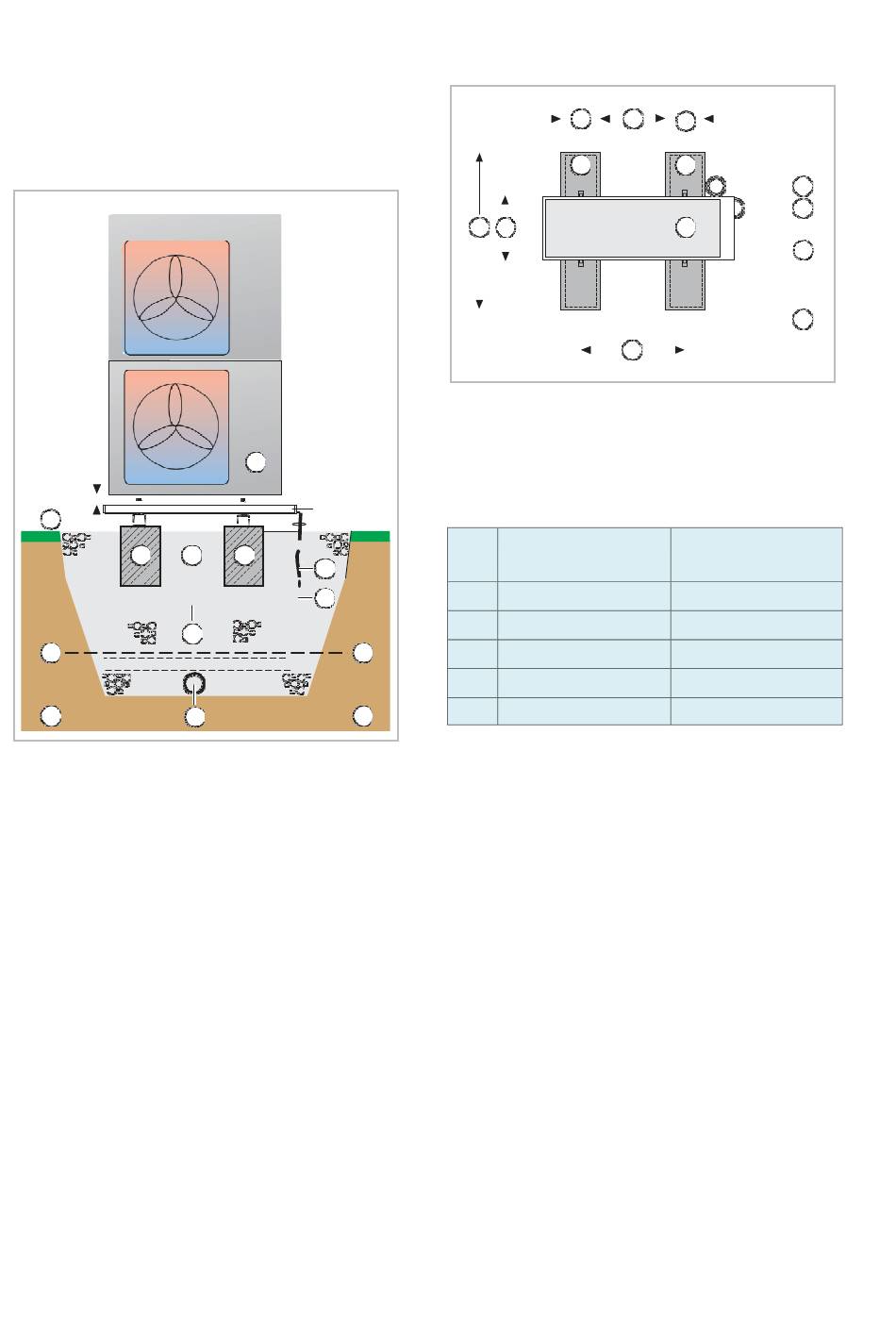

Kondensatableitung, Versickerung von
Kondensat und Streifenfundament (Schnitt)
1:
Außenmodul
2:
Schenkel
3:
Kondensat-Auffangwanne
4:
Bodenkonsole
5:
Bewehrtes Streifenfundament
HxBxT = 300x200x800 mm
6:
Kiesschicht zur Versickerung
7:
Kondensatablauf-Heizung
8:
Entwässerungskanal
9:
Schutzrohr für Kältemittelleitungen und elektri-
sche Verbindungsleitung (temperaturbe-
ständig bis mindestens 60°C)
10: Frostgrenze
11: Drainagerohr
12: Erdreich
1
2
3
6
5
7
8
9
10
12
11
B
5
1
A
D
Bemaßung des Streifenfundaments
(Draufsicht)
Bemaßung des Streifenfundaments (in mm)
Maß
A
800
B
200
C
487
D
300
E
287
Kondensatsanschluss
Auf Grund der Taupunktunterschreitung am Ver-
dampfer kommt es während des Kühlbetriebes am
Innengerät und während des Heizbetriebes am
Außenteil zur Kondensatbildung
Unterhalb des Verdampfers befindet sich eine Auf-
fangwanne, die mit einem Ablauf verbunden
werden muss.
Die bauseitige Kondensatleitung ist mit einem
Gefälle von min. 2 % zu verlegen (Abb. 43).
Gegebenenfalls sehen Sie eine dampfdiffusi-
onsdichte Isolation vor.
Führen Sie die Kondensatleitung des Gerätes
frei in die Ablaufleitung. Falls das Kondensat in
eine Abwasserleitung geführt wird, sehen Sie
einen Siphon als Geruchsverschluss vor.
E
B
5
1
11
C
800
200
514
333
314
9
8
3
