Maße (mm)
A
B
C
D
E
F

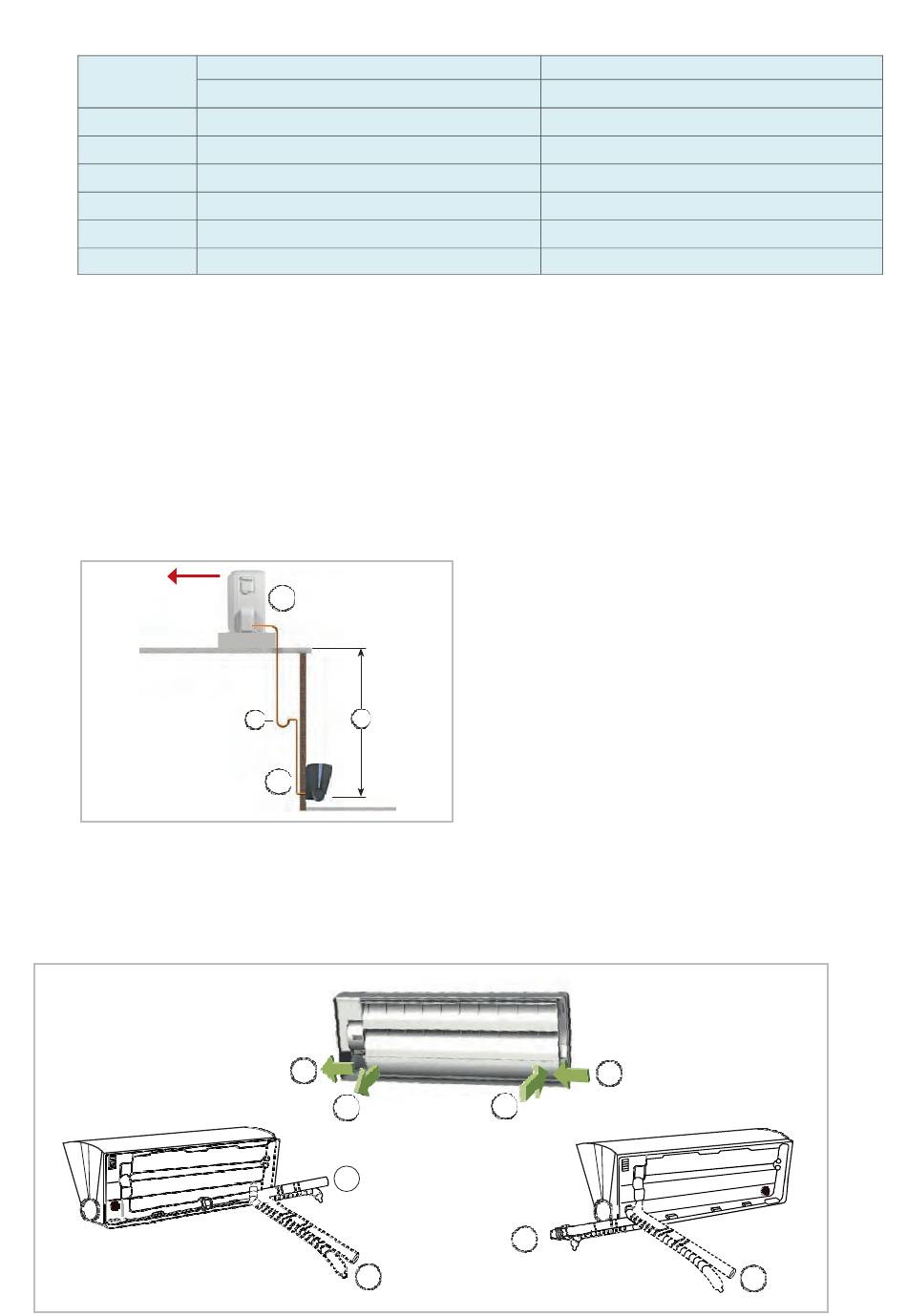

Ölrückführungsmaßnahmen
Wird das Außengerät auf einem höheren Niveau als das Innengerät angeordnet, sind geeignete Ölrück-
führungsmaßnahmen zu treffen. Dies erfolgt in der Regel durch die Herstellung eines Ölhebebogen, der je 7,0
steigende Meter zu installieren ist.
Ölrückführungsmaßnahmen
A: Außengerät B: Innengerät
1: Ölhebebogen in der Saugleitung zum Außen- teil 1 x je 7,0 steigende Meter, Radius: 50 mm
2: Max. 10 m
Anschlussvarianten des Innengerätes
Die folgenden Anschlussvarianten für die Kältemittel-, Kondensat- und Steuerleitungen können genutzt
werden.
Innengerät
120
-
120
-
150
1600
A
2
1
B
D
C
B
Außengerät
A
B
D
300
2000
600
300
600
-
C
