NAMEN DER TEILE

Das Klimagerät besteht aus der Inneneinheit, der Außeneinheit, dem Verbindungsrohr
und der Fernbedienung.
■ Kassettentyp
HINWEIS!
Dieses Diagramm basiert auf dem Typ 24000Btu/h. Es kann also sein, dass es in Bezug auf die
Aussichten und Funktionen ein paar Unterschiede zu Ihrem Diagramm gibt.

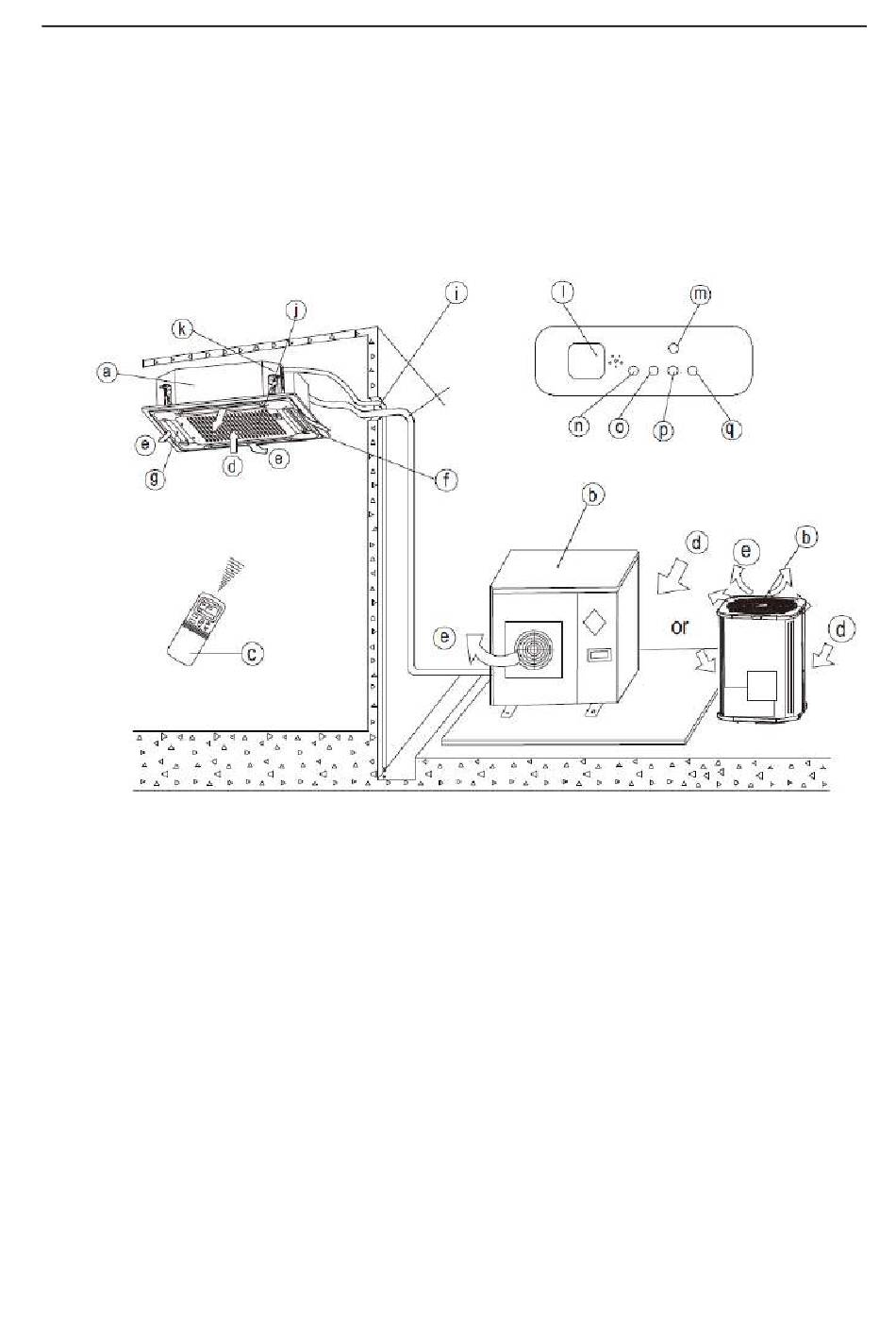

NAMEN UND FUNKTIONEN

a) Inneneinheit
b) Außeneinheit
c) Fernsteuerung
d) Luft rein
e) Luft raus
f ) Luftauslass
g) Luftstromjalousie (am Luftauslass)
h) Verbindungsrohr
i) Ablaufschlauch
j) Lufteinlass (mit Luftfilter darin)
Anzeigetafel
k) Abflusspumpe (Abflusswasser aus
der Inneneinheit)
l) Infrarot-Signalempfänger
m) Temporäre Schaltfläche
n) Betriebslampe
o) Timer-Anzeige
p) PRE-DEF-Anzeige
Heizungsart) oder nur Ventilator
(nur Kühlungsart)
q) Alarm-Indikator
VIVAX
(Kühl- und
