Seite 3
VIVAX Inhalte Sicherheitsvorkehrungen Bedienungsanleitungen Identifikation der Teile Temperaturbedienung Manuelle Bedienung Steuerung der Luftstromrichtung Wie die Klimaanlage funktioniert Pflege und Instandhaltung Bedienungstipps Fehlerbehebungstipps ACHTUNG • Wenden Sie sich für die Reparatur oder Wartung dieses Geräts an einen autorisierten Servicetechniker. • Wenden Sie sich für die Installation dieses Geräts an den Installateur. •...
Seite 4
VIVAX Sicherheitsvorkehrungen Sicherheitshinweise vor der Installation lesen Falsche Installation aufgrund der Nichtbeachtung von Anweisungen kann zu schweren Schäden oder Verletzungen führen. Die Schwere der potenziellen Schäden oder Verletzungen wird entweder als WARNUNG oder VORSICHT eingestuft. WARNUNG Dieses Symbol weist darauf hin, dass die Nichtbeachtung von Anweisungen zum Tod oder zu schweren Verletzungen führen kann. ...
VIVAX Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnissen benutzt werden, wenn sie in sicherer Weise beaufsichtigt oder unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung des Gerätes darf nicht von Kindern ohne Aufsicht durchgeführt werden. INSTALLATIONSWARNUNGEN •...
VIVAX Stecken Sie keine Finger, Stangen oder andere Gegenstände in den Luftein‐ oder ‐auslass. Dies kann zu Verletzungen führen, da sich der Ventilator mit hoher Geschwindigkeit drehen kann. Verwenden Sie keine brennbaren Sprays wie Haarspray, Lack oder Farbe in der Nähe des Geräts. Dies kann einen Brand oder eine Verbrennung verursachen. Betreiben Sie das Klimagerät nicht an Orten in der Nähe oder in der Nähe von brennbaren Gasen. Ausströmendes Gas kann sich um das Gerät herum sammeln und eine Explosion verursachen. Betreiben Sie das Klimagerät nicht in einem Nassraum (z. B. Badezimmer oder Waschküche). Dies kann zu einem elektrischen Schlag führen und das Gerät beschädigen. Setzen Sie Ihren Körper nicht über einen längeren ...
VIVAX Stecker können Feuer oder einen elektrischen Schlag verursachen. • Ziehen Sie nicht am Netzkabel, um das Gerät auszustecken. Halten Sie den Stecker fest und ziehen Sie ihn aus der Steckdose. Durch direktes Ziehen am Kabel kann es beschädigt werden, was zu Feuer oder einem elektrischen Schlag führen kann. Verwenden Sie kein Verlängerungskabel, verlängern • Sie das Netzkabel nicht manuell und schließen Sie keine anderen Geräte an dieselbe Steckdose wie das Klimagerät an. Schlechte elektrische Verbindungen, schlechte Isolierung und unzureichende Spannung können einen Brand verursachen. Machen Sie dies nie! Tun Sie dies immer! ...
Seite 8
VIVAX WARNUNG Betreiben oder stoppen Sie das Beschädigen oder verwenden Verbinden Sie sich mit der Gerät nicht, indem Sie es ein‐ Sie kein nicht angegebenes Stromversorgung oder ausschalten. Netzkabel. Andernfalls kann es aufgrund Es kann zu Stromschlägen oder Dies kann einen elektrischen übermäßiger Wärmeentwicklung zu Bränden aufgrund von Schlag oder einen Brand einem elektrischen Schlag oder einem Wärmeentwicklung kommen. verursachen. Brand kommen. Ändern Sie nicht die Länge Arbeiten Sie nicht mit nassen Luftstrom nicht auf richten des Netzkabels und teilen Sie Händen oder in feuchter Nur für Raumbewohner die Steckdose nicht mit Umgebung. anderen Geräten ...
Seite 9
VIVAX WARNUNG Lüften Sie den Raum Berühren Sie nicht die Reinigen Sie die Klimaanlage gut, wenn Sie ihn Metallteile des Geräts, wenn nicht mit Wasser. zusammen mit einem der Luftfilter entfernt werden soll. Herd usw. verwenden. Wasser kann in das Gerät Es kann ein Dies kann zu Verletzungen eindringen und die Isolierung Sauerstoffmangel führen. beschädigen. Dies kann einen auftreten. elektrischen Schlag verursachen. Wenn das Gerät gereinigt werden Stellen Sie ein Haustier oder eine Nicht für spezielle soll, schalten Sie den Leistu‐ Zimmerpflanze nicht dort auf, wo es ...

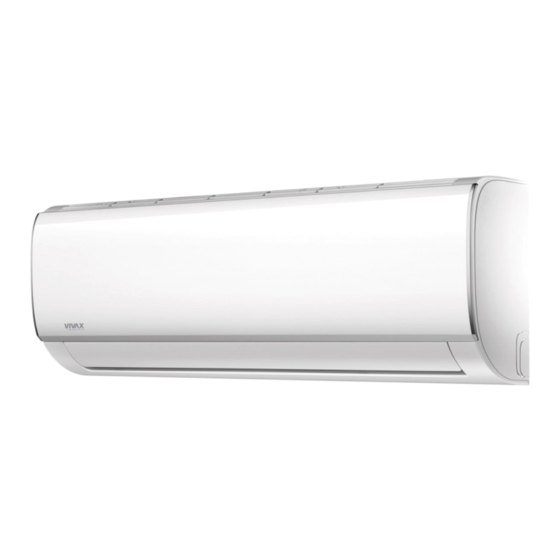

VIVAX Identifikation der Teile Inneneinheit WICHTIG: Bei Multi‐Split‐Klimageräten kann eine Außeneinheit mit verschiedenen Typen von 1‐5 Inneneinheiten übereinstimmen. Daher dienen alle Bilder in diesem Handbuch nur der Erklärung. Ihr Klimagerät kann etwas anders sein. Die tatsächliche Form ist maßgebend. 1‐4 Auf den folgenden Seiten werden verschiedene Arten von Inneneinheiten vorgestellt, die zu den Außeneinheiten passen. ...
VIVAX Identifikation der Teile BEDIENUNG Bildschirm Wird angezeigt, wenn das Klimagerät in Betrieb ist. AUTO Bedienungsbildschirm Wird während des automatischen Betriebs angezeigt. DEFROST Bedienungsbildschirm (Nur für das Modell Heizen & Kühlen): Wird angezeigt, wenn das Klimagerät automatisch mit dem Abtauen beginnt oder wenn die Warmluftregelung im Heizbetrieb aktiviert ist. TIMER Bildschirm Wird während des Timer‐Betriebs angezeigt. CLEAN AIR Bildschirm (optional) Wird angezeigt, wenn die Funktion CLEAN AIR aktiviert ist. TURBO Bedienungsbildschirm Wird angezeigt, wenn die Funktion TURBO im Kühlbetrieb oder im Heizbetrieb gewählt wird. DIGITALER BILDSCHIRM Zeigt die aktuelle Einstelltemperatur an, wenn das Klimagerät in Betrieb ist. FAN SPEED Bildschirm Zeigt die ausgewählte Lüftergeschwindigkeit an: ...
Seite 15
VIVAX Identifikation der Teile Inneneinheit Inneneinheit Die Frontplatte 1‐5 Lufteinlass Luftfilter Luftauslass Horizontales Luftströmungsgitter Vertikale Luftstromjalousie (innen) 1‐4 Anzeigetafel Die Fernbedienung HINWEIS: Die tatsächliche Form der von Ihnen ...
VIVAX Identifikation der Teile Boden‐ und Standtyp (Konsole) Inneneinheit Inneneinheit Luftstromjalousie (am Luftauslass) Lufteinlass (mit Luftfilter) Fernbedienung 1‐5 Teil der Installation Anzeigetafel Verbindungsrohr Außeneinheit 1‐4 Abflussschlauch, Kältemittelverbindungsrohr Verbindungskabel 1‐3 ...
Seite 18
VIVAX Identifikation der Teile Boden‐ und Standtyp (Konsole) Inneneinheit Inneneinheit 1. Inneneinheit 2. Luftstromjalousie (am Luftauslass) 3. Teil der Installation 1‐5 4. Luft raus 5. Lufteinlass (mit Luftfilter) 6. Luft rein 7. Fernbedienung 1‐4 Außeneinheit 11. Abflussschlauch, Kältemittelverbindungsrohr 1‐3 12. Verbindungskabel 13. Absperrventil 14. Lüfterhaube Bildschirmpanel 1‐2 1. BEDIENUNG Anleitung Diese Anzeige leuchtet, wenn das Gerät betriebsbereit ist.
Seite 19
VIVAX 5. Temporärer Knopf Diese Taste dient zur vorübergehenden Bedienung des Geräts, falls Sie die Fernbedienung verlegen oder die Batterien erschöpft sind. Ein Druck auf die Taste für die manuelle Steuerung führt zum erzwungenen AUTO‐Betrieb. Wenn Sie die Taste innerhalb von fünf ...
VIVAX HINWEIS: Dieses Handbuch beinhaltet nicht die Bedienung der Fernbedienung, siehe <<Fernbedienungsanleitung>> im Lieferumfang des Geräts für Details. Betriebstemperatur Modus Kühlungsbetrieb Heizbetrieb Trocknungsbetrieb Temperatur Raumtemperatur 17°C~32°C(62°F~90°F) 0°C~30°C(32°F~86°F) 17°C~32°C(62°F~90°F) 0°C~50°C(32°F~122°F) ‐15°C~50°C (5°F~122°F) Außentemperatur ‐15°C~24°C(5°F~76°F) 0°C~50°C(32°F~122°F) Für die Modelle mit Niedertemperatur‐ Kühlsystem Hinweis Wird die Klimaanlage außerhalb der oben genannten Bedingungen verwendet, können bestimmte ...
VIVAX 2. Ein Druck auf die Taste für die manuelle Steuerung führt zum erzwungenen AUTO‐ Betrieb. Wenn Sie die Taste innerhalb von fünf Sekunden zweimal drücken, arbeitet das Gerät im COOL‐Zwangsbetrieb. 3. Schließen Sie das Panel fest in seiner ursprünglichen Position. Manuelle Bedientaste HINWEIS: F ür den Typ DUCT und CEILING, den Typ CASSETTE, den Typ CEILING und FLOOR ...
Seite 25
VIVAX ACHTUNG Betreiben Sie das Klimagerät nicht über längere Zeiträume mit nach unten gerichteter Luftstromrichtung im Kühl‐ oder Entfeuchtungsmodus. Andernfalls kann es zu Kondensation auf der Oberfläche der horizontalen Lamellen kommen, wodurch Feuchtigkeit auf den Boden oder auf die Einrichtung fällt. Bewegen Sie die horizontale Jalousie nur dann manuell, wenn dies ...
Seite 26
VIVAX Beim Abkühlen Beim Heizen Stellen Sie das Raster horizontal ein. Stellen Sie die Jalousie nach unten (vertikal) ein. When Cooling HINWEIS: Der Heizbetrieb mit horizontalem Luftauslass erhöht die Differenz der Raumtemperatur. Wählen Sie den horizontalen Auslassmodus beim Kühlbetrieb Beachten Sie die Im Kühlbetrieb verursacht der Luftstrom nach Hinweis Richtung der unten kondensierenden Tau an der Luftauslass‐ Lamellen und Jalousieoberfläche.
VIVAX Wie das Klimagerät funktioniert AUTO Bedienung Wenn Sie das Klimagerät in den AUTO‐ SLEEP ‐ Betrieb Modus schalten, wählt es automatisch den Kühl‐, Heiz‐ (nur Kühl‐ /Heizmodelle) oder nur den Ventilatorbetrieb, je nachdem, welche Temperatur Temperatur Sie gewählt haben und einstellen welche Raumtemperatur vorliegt. 1 St 1St 7 Stunden Timer aus Das Klimagerät steuert die Kühlung Raumtemperatur automatisch um den von Ihnen ...
VIVAX Bedienungsmodusauswahl Stellen Sie bei gleichzeitigem Betrieb von zwei oder mehr Inneneinheiten sicher, dass die Betriebsarten nicht miteinander in Konflikt geraten. Der Wärmemodus beansprucht Vorrang vor allen anderen Modi. Wenn die anfänglich gestartete Einheit im Wärmemodus arbeitet, können die anderen Einheiten nur im Wärmemodus betrieben werden. Zum Beispiel: Wenn die anfänglich gestartete Einheit im Kühlmodus (oder Lüftermodus) arbeitet, können die anderen Einheiten in jedem Modus außer dem Wärmemodus betrieben werden. Wenn eines der Geräte den Heizmodus wählt, stoppen die anderen Betriebsgeräte den Betrieb und zeigen P5 an (nur bei Geräten mit Anzeigefenster) oder die Anzeigeleuchte Auto und Betrieb blinkt schnell, die Anzeigeleuchte Abtauung ...
VIVAX Pflege und Instandhaltung Reinigung des Gitters, des Gehäuses und der Fernbedienung. Schalten Sie das System vor der Reinigung aus. Wischen Sie das System mit einem weichen, trockenen Tuch ab, um es zu reinigen. Verwenden Sie keine Bleich‐ oder Scheuermittel. HINWEIS: Die Stromversorgung muss unterbrochen werden, bevor ACHTUNG Ein mit kaltem Wasser befeuchtetes Tuch kann bei starker Verschmutzung der Inneneinheit verwendet werden. Wischen Sie es ...
Seite 30
VIVAX 4. Entfernen Sie den Luftauffrischungsfilter (optionaler Filter)): Plasma‐Staubabscheider/Silber‐Ionen‐Filter / Bio‐Filter / Vitamin‐C‐Filter) aus seinem Stützrahmen. (Die Art und Weise des Ein‐ und Ausbaus des Luftauffrischungsfilter Lufterfrischungsfilters ist je nach Modell unterschiedlich, siehe die mit 1. und 2. gekennzeichneten Bilder. Reinigen Sie den Lufterfrischungsfilter mindestens einmal im Monat und ersetzen Sie ihn alle 4‐5 Monate. Luftauffrischungsfilter ...
VIVAX Kassettentyp Öffnen Sie den Air‐In‐Grill Schieben Sie die Gitterschalter gleichzeitig in Richtung Mitte, wie in Abb. A angegeben. Ziehen Sie dann das Lufteinlassgitter nach unten. Vorsichtsmaßnahmen: Die Kabel des Schaltkastens, die ursprünglich mit den elektrischen Abschlusswiderständen des Hauptkörpers verbunden sind, müssen vor dem oben beschriebenen Vorgang abgezogen werden. Nehmen Sie das Lufteinlassgitter heraus ...
VIVAX 5. Den Luftfilter wieder einbauen 6. Installieren und schließen Sie Lufteinlassgitter in der umgekehrten Reihenfolge von Schritt 1 und 2 und schließen Sie die Kabel des Schaltkastens an die entsprechenden Abschlusswiderstände des Hauptkörpers an. Hinweis: Der Parvis‐Split‐Typ mit hohem statischen Druck hat keinen Luftfilter. Decken‐ und Bodentyp Für <36000Btu/h Modelle 1. Öffnen Sie den Lufteinlass (siehe Abb.E1). Lufteinlass 2. Nehmen Sie den Luftfilter heraus (siehe Abb.E2). Luftfilter 3. Reinigen Sie den Luftfilter mit Wasser oder ...
Seite 33
VIVAX 2. Den Luftfilter entfernen Drücken Sie die Klauen rechts und links des Luftauslass‐ Auswahlschalter Luftfilters leicht nach unten und ziehen Sie dann nach oben (siehe Abb.F2). 3. Entfernen Sie den Spezialfunktionsfilter Halten Sie die Laschen des Rahmens und entfernen Sie die Krallen an 4 Stellen. (Siehe Abb. F3) (Der Filter mit Sonderfunktion kann durch einmaliges Waschen mit Wasser alle 6 ...
Seite 34
VIVAX Kanal‐/Deckentyp 1. Da es sich um ein hinterlüftetes Gerät handelt, entfernen Sie bitte die am Filter befestigten Schrauben (2 Stück) und nehmen Sie den Filter vom Gerät ab. Siehe Abb.G1. 2. Da es sich um ein absteigend belüftetes Gerät handelt, schieben Sie bitte den Filter leicht nach oben, damit die ...
VIVAX Instandhaltung Wenn Sie vorhaben, das Gerät für längere Zeit stillzulegen, führen Sie die folgenden Schritte durch: Reinigen Sie die Inneneinheit und den Luftfilter. Wählen Sie den Modus Nur Ventilator, lassen Sie den Innenventilator eine Zeit lang laufen, um das Innere der Einheit zu trocknen. Trennen Sie die Stromversorgung ab und entfernen Sie die Batterie aus der Fernbedienung. Überprüfen Sie regelmäßig die Komponenten der Außeneinheit. Wenden Sie sich an einen örtlichen Händler oder ein Kundendienstzentrum, wenn die Einheit gewartet werden muss. Hinweis: Bevor Sie die Klimaanlage reinigen, müssen Sie das Gerät unbedingt ...
Seite 36
VIVAX 2. Ein weißer Nebel, der aus der Inneneinheit austritt Ein weißer Nebel kann aufgrund eines großen Temperaturunterschieds zwischen Lufteinlass und Luftauslass im COOL‐Modus in einer Innenumgebung mit hoher relativer Luftfeuchtigkeit entstehen. Ein weißer Nebel kann sich aufgrund von Feuchtigkeit, die durch den Abtauprozess erzeugt wird, wenn das Klimagerät nach dem Abtauen wieder im HEAT‐Modus in Betrieb geht, bilden. 3. Geringes Geräusch der Klimaanlage Sie können ein leises Zischen hören, wenn der Kompressor läuft oder gerade ...
VIVAX 9. Auto Neustart Funktion Bei einem Stromausfall während des Betriebs wird das Gerät vollständig gestoppt. Bei der Einheit ohne automatische Neustartfunktion beginnt die Anzeige OPERATION an der Inneneinheit zu blinken, wenn die Stromversorgung wieder hergestellt ist. Um den Betrieb wieder zu starten, drücken Sie die EIN/AUS‐Taste auf der Fernbedienung. Bei der Einheit mit Auto‐Restart‐Funktion startet die Einheit nach der Wiederherstellung der Stromversorgung automatisch wieder, wobei alle vorherigen Einstellungen durch die Speicherfunktion erhalten bleiben. 10. Blitzschlag oder ein in der Nähe betriebenes drahtloses Autotelefon können eine Fehlfunktion des Geräts verursachen. Trennen Sie das Gerät von der Stromversorgung und schließen Sie das Gerät ...
Seite 38
VIVAX Was sollte erledigt Funktionsstörungen Grund werden? Warten Sie auf die Stromausfall Wiederherstellung der Stromversorgung. Möglicherweise ist das Prüfen Sie, ob der Stecker Gerät nicht mehr an das sicher in der Stromnetz angeschlossen. Wandsteckdose sitzt. Die Sicherung könnte Ersetzen Sie die Gerät lässt sich nicht durchgebrannt sein. Sicherung. starten Die Batterie in der Fernbedienung ist Batterie austauschen. möglicherweise erschöpft. Die Zeit, die Sie mit dem Warten oder Abbrechen Timer eingestellt haben, ...
Seite 39
VIVAX KLIMAANLAGE ABBILDUNG DER FERNBEDIENUNG Die Spezifikationen können ohne vorherige Ankündigung geändert werden. Beraten Sie sich mit der Verkaufsagentur oder dem Hersteller Vielen Dank für den Kauf unserer Klimaanlage. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie Ihr Klimagerät benutzen. HINWEIS: Das Design von FormButtons basiert auf einem typischen Modell und kann sich leicht von dem tatsächlichen Modell unterscheiden, das Sie gekauft haben. Die tatsächliche Form hat Vorrang. Alle beschriebenen Funktionen werden von der Einheit erfüllt. Wenn das Gerät nicht ...
VIVAX Handhabung der Fernbedienung Standort der Fernbedienung. Verwenden Sie die Fernbedienung in einem Abstand von 8 Metern zum Gerät und richten Sie sie auf den Empfänger. Der Empfang wird durch einen Piepton bestätigt. ACHTUNG Das Klimagerät funktioniert nicht, wenn Vorhänge, Türen oder andere Materialien die Signale von der Fernbedienung zur Inneneinheit blockieren. Verhindern Sie, dass Flüssigkeit in die Fernbedienung fällt. Setzen Sie die Fernbedienung nicht direkter Sonneneinstrahlung oder Hitze aus. Wenn der Infrarotsignalempfänger an der Inneneinheit direkter Sonneneinstrahlung ausgesetzt ist, sollten Sie die Fernbedienung nicht der direkten Sonneneinstrahlung oder Hitze aussetzen. Sonnenlicht, kann die Klimaanlage nicht richtig funktionieren. Verwenden Sie Vorhänge, um zu verhindern, dass das Sonnenlicht auf den Empfänger fällt. Wenn andere elektrische Geräte auf die Fernbedienung reagieren, bewegen Sie diese Geräte oder wenden Sie sich an Ihren örtlichen Händler ...
Seite 41
VIVAX Fernbedienung Spezifikationen! Modell RG52C1/BG(C)E. Bemessungsspannung 3.0V (Trockene Batterien R03/LR03X2) Signalreichweite 8m (bei Verwendung von 3.0 Spannung erhält es 11m) Umgebung ‐5°C~ 60°C Leistungsfunktion! HINWEIS: Das Design der Schaltflächen kann sich je nach Modell leicht von dem von Ihnen erworbenen unterscheiden. Alle beschriebenen Funktionen werden von der Inneneinheit erfüllt. Wenn die Inneneinheit nicht über diese Funktion verfügt, erfolgt beim Drücken der entsprechenden Taste auf der ...
VIVAX Tastenfunktionen ON/OFF Knopf Der Betrieb beginnt, wenn diese Taste gedrückt wird, und stoppt, wenn diese Taste erneut gedrückt wird. MODE Knopf Jedes Mal, wenn die Taste gedrückt wird, wird die Betriebsart in der folgenden Reihenfolge ausgewählt: HINWEIS: Der Wärmemodus ist nur für Modelle zum Kühlen und Heizen vorgesehen. FAN Knopf Dient zur Auswahl der Lüftergeschwindigkeit in vier Stufen: SLEEP Knopf Schlaffunktion ...
Seite 43
VIVAX 7. TIMER OFF Knopf Drücken Sie diese Schaltfläche, um die automatische Abschaltzeit‐Sequenz zu starten. Bei jedem Drücken wird die automatische Zeiteinstellung in 30‐ Minuten‐Schritten erhöht. Wenn die Einstellzeit 10 anzeigt, wird die automatische Zeiteinstellung bei jedem Drücken in Schritten von 60 Minuten ...
VIVAX Anzeigen auf LCD Modusbildschirm Zeigt die aktuelle Betriebsart an. Einschließlich Auto( ), kühlen( ), trocknen( ), heizen( ) (Nicht anwendbar auf Modelle, die nur zur Kühlung dienen( )und zurück zu auto( ) Indikator für die Übertragung Diese Übertragungsanzeige leuchtet, wenn die Fernbedienung Signale an die Inneneinheit überträgt. ON/OFF Bildschirm Wird durch Drücken der EIN/AUS‐Taste angezeigt. Drücken Sie zum Entfernen erneut die ON/OFF‐Taste. TIMER ON Bildschirm: Wird angezeigt, wenn die TIMER ON‐Zeit eingestellt ist. TIMER OFF Bildschirm: Wird angezeigt, ...
VIVAX Wie man die Knöpfe verwenden Auto Bedienung Stellen Sie sicher, dass das Gerät angeschlossen ist und Strom zur Verfügung steht. Die Anzeige OPERATION auf dem Anzeigefeld der Inneneinheit beginnt zu blinken. 1. Drücken Sie die Taste MODE, um Auto zu wählen. 2. Drücken Sie die UP/DOWN‐Taste, um die gewünschte Temperatur einzustellen. Die Temperatur kann in einem Bereich von ...
Seite 46
VIVAX Entfeuchtungsbetrieb Stellen Sie sicher, dass das Gerät angeschlossen ist und Strom zur Verfügung steht. Die Anzeige OPERATION auf dem Anzeigefeld der Inneneinheit beginnt zu blinken. 1. Drücken Sie die Taste MODE, um den Modus TROCKEN zu wählen. 2. Drücken Sie die UP/DOWN‐Tasten, um die gewünschte Temperatur einzustellen. Die Temperatur kann in einem Bereich von 17°C~ 30°C in 1°C‐Schritten eingestellt werden. 3. Drücken Sie die EIN/AUS‐Taste, um das Klimagerät zu starten. HINWEIS Im Entfeuchtungsmodus ...
VIVAX Timer Bedienung Durch Drücken der TIMER ON‐Taste kann die automatische Einschaltzeit des Geräts eingestellt werden. Durch Drücken der TIMER OFF‐Taste kann die automatische Abschaltzeit des Geräts eingestellt werden. So stellen Sie den Auto‐on‐Timer ein. 1. Drücken Sie die Taste TIMER ON. Die Fernbedienung zeigt TIMER ON, die letzte Auto‐ on‐Einstellzeit und das Signal "H" wird auf dem LCD‐Display angezeigt. Jetzt ist sie bereit, die ...
VIVAX ACHTUNG Wenn Sie den Timerbetrieb wählen, überträgt die Fernbedienung automatisch das Timersignal für die angegebene Zeit an die Inneneinheit. Bewahren Sie die Fernbedienung daher an einem Ort auf, an dem sie das Signal ordnungsgemäß an die Inneneinheit übertragen kann. Die von der Fernbedienung für die Timerfunktion eingestellte effektive Betriebszeit ist auf die folgenden Einstellungen beschränkt: 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 11, 12, 13, 14, 15,16,17, 18, 19, 20, 21, 22, 23 and 24. Beispiel für Timer‐Einstellungen TIMER ON (Auto‐on‐Betrieb) Die Funktion TIMER ON ist nützlich, wenn Sie möchten, dass sich das Gerät automatisch einschaltet, bevor Sie nach Hause zurückkehren. Das Klimagerät wird zur eingestellten Zeit automatisch in Betrieb genommen. Start Beispiel: Off Um die Klimaanlage in 6 Stunden zu starten. Drücken Sie die Taste TIMER ON, die letzte ...
Seite 49
VIVAX 4. COMBINED TIMER (Gleichzeitige Einstellung der EIN‐ und AUS‐Timer) TIMER OFF — TIMER ON ((Ein ‐ Stopp ‐ Betrieb starten) Diese Funktion ist nützlich, wenn Sie die Klimaanlage nach dem Schlafengehen stoppen und morgens beim Aufwachen oder bei der Rückkehr nach Hause wieder starten möchten. Start Beispiel: Stop Die Klimaanlage soll 2 Stunden nach der ...
Seite 50
VIVAX SLEEP/FRESH Funktion Die SLEEP‐Funktion ermöglicht es dem Gerät, automatisch 1°C pro Stunde während der ersten zwei Stunden zu erhöhen (Kühlung) oder zu senken (Heizung) und dann für die nächsten 5 Stunden konstant zu halten, danach stoppt das Gerät den Betrieb. Sie kann die angenehmste Temperatur beibehalten und Energie sparen. HINWEIS: Die Funktion SCHLAFEN ist nur unter den Betriebsarten Kühlen, Heizen und AUTO verfügbar. ...
VIVAX INHALTE 1. SICHERHEITSVORKEHRUNGEN 2. ZUSAMMENFASSUNG 3. ZUSAMMENFASSUNG DER FUNKTIONEN 4. NAME UND FUNKTION DER ANZEIGEN AUF DEM DRAHTREGLER 5. INSTALLATIONSMETHODEN 6. NAME UND BEDIENUNG DER TASTE AUF DEM KABEL‐CONTROLLER 7. VERWENDUNGSMETHODE AUTOAMTISCHE BEDIENUNG KÜHLEN/HEIZEN/LÜFTEN EINZIGE BEDIENUNG TROCKENBEDIENUNG TIMER EINSTELLUNG TIMER ON UND TIMER OFF BEIDES TIMER ÄNDERN 8. TECHNISCHE ANZEIGE UND ANFORDERUNG ● Dieses Handbuch enthält eine detaillierte Beschreibung der Vorsichtsmaßnahmen, die Ihnen ...
VIVAX 1. SICHERHEITSVORKEHRUNGEN Die folgenden Inhalte sind auf dem Produkt und der Bedienungsanleitung angegeben, einschließlich der Verwendung, der Vorsichtsmaßnahmen gegen Personen‐ und Sachschäden sowie der Methoden zur korrekten und sicheren Verwendung des Produkts. Nachdem Sie die folgenden Inhalte (Bezeichnungen und Symbole) vollständig verstanden haben, lesen Sie den Textkörper und beachten Sie die folgenden Regeln. Beschreibung identifizieren Beschreibung Bedeutung Eine unsachgemäße Handhabung kann zum Tod oder zu schweren Warnung Verletzungen führen. Eine unsachgemäße Handhabung kann zu Personen‐ oder Sachschäden Warnung führen. 1. bedeutet "Schaden" Verletzungen, Verbrennungen und Elektroschock, die eine langfristige Behandlung, aber keinen Krankenhausaufenthalt erfordern 2. Unter "Eigentumsverlust" versteht man den Verlust von Eigenschaften und Materialien. Symbolbeschreibung Beschreibung Bedeutung Es zeigt an, dass es verboten ist. Der verbotene Gegenstand wird in dem Symbol oder durch Bilder oder Zeichen daneben angezeigt. Sie zeigt die obligatorische Umsetzung an. Der obligatorische Gegenstand wird durch das Symbol oder durch Bilder oder Zeichen neben dem Symbol angezeigt. Warnung ...
VIVAX ZUSAMMENFASSUNG 3. FUNKTIONSÜBERSICHT Stromversorgung: 5V GLEICHSTROM. 2. Betriebstemperatur: ‐15°C(‐5°F)~ Hauptfunktion: +43°C(+109°F). 1. Anschluss an das Innengerät Betriebsfeuchtigkeit: 40%‐90%, RH. über A‐, B‐, C‐, D‐, E‐Klemme .; 2. Aktionsmodus für die Tasteneinstellung. 3. LCD‐Anzeige. Verwendungszustand 4. Timer für die Ruhezeit . 4. NAME UND FUNKTION DER INDIKATOREN AUF DEM ...
VIVAX 4. EIN/AUS‐Anzeige: Wenn sie eingeschaltet ist, wird das Symbol angezeigt, andernfalls erlischt sie. 5. Anzeige der Lüftergeschwindigkeit: Es gibt vier Lüftermodi: niedrig, mittel, hoch, automatisch. Bei einigen Modellen ist kein mittlerer Lüfter vorhanden, dann wird der mittlere Lüfter als hohe Drehzahl angesehen. 6. Sperren Sie Wenn die Taste " LOCK " gedrückt wird, erscheint das Symbol und andere Tasten können nicht mehr gedrückt werden, drücken Sie erneut, das Symbol verschwindet. 7. Zone der Temperaturanzeige: Im Allgemeinen wird die eingestellte Temperatur angezeigt, sie kann durch Drücken der ▲...
VIVAX 6 NAME UND BEDIENUNG DER TASTE AUF DEM KABEL‐ CONTROLLER AN / AUS SCHALTER MODE-TASTE TIMER EIN-TASTE EINSTELLTASTE ▲ FOLGE MIR KNOPF EINSTELLTASTE ▼ TIMER AUS-TASTE SWING-TASTE ELEKTRISCH ...
Seite 56
VIVAX Taste für elektrische Heizung: Wenn diese Taste im Heizmodus gedrückt wird, wird die Funktion der elektrischen Heizung unwirksam. Reset‐Knopf (ausgeblendet): Drücken Sie mit einem 1 mm‐Stock in das kleine Loch, dann wird die aktuelle Einstellung aufgehoben. Der Drahtregler geht in den ursprünglichen Zustand über. 6. Reset‐Taste (ausgeblendet): Drücken Sie mit einem 1‐mm‐Stab in das kleine Loch, um die aktuelle Einstellung aufzuheben. Die Drahtsteuerung geht in den Originalzustand über. ...
VIVAX 7. VERWENDUNGSMETHODE AUTOMATISCHE BEDIENUNG An das Stromnetz anschließen, Innenbetriebslampe blinkt. 1. Drücken Sie die Taste "MODE", wählen Sie " AUTO ". ▲ ▼ 2. Drücken Sie die Tasten " " und " "", stellen Sie die gewünschte Temperatur ein, im Allgemeinen liegt sie zwischen 17°C (62°F)~30°C (88°F); 3. 3. Drücken Sie die Taste "ON/OFF", die Betriebslampe leuchtet, das Klimagerät arbeitet im automatischen Modus, der Innenraumventilator ist automatisch und kann nicht verändert werden. Auto wird auf dem LCD‐Display angezeigt. Drücken Sie die Taste " ON/OFF " erneut, um zu stoppen. 4. Der Sparbetrieb ist im Automatikbetrieb gültig. 5. Im Falle einer Stromunterbrechung, wie z.B. einem Stromausfall, stoppt die Klimaanlage einmal. Sie startet jedoch automatisch wieder und führt den vorherigen Betrieb aus, wenn die Stromversorgung wieder aufgenommen wird.
VIVAX Nur Timer off: 1. Drücken Sie die Taste "TIME OFF ", es wird "SET" auf der LCD‐Anzeige angezeigt, und es wird " H " und ON angezeigt, es wartet auf die Einstellung des Timers. 2. Drücken Sie die Taste "TIME OFF" wiederholt, um die Zeiteinstellung zu ändern. 3. Wenn Sie diese Taste drücken und gedrückt halten, erhöht sich die Zeit um 0,5 Stunden, nach 10 Stunden um 1 Stunde. 4. Nach der Einstellung von 0,5 Sekunden sendet der Draht‐Controller die Timer‐Aus‐ Information, sie ist beendet. TIMER ON UND TIMER OFF BEIDES 1. Stellen Sie den Timer auf Zeit als den entsprechenden Schritt 1 und 2 ein. 2. Stellen Sie die Timer‐Aus‐Zeit als die entsprechenden Schritte 1 und 2 ein. 3. Die Ausschaltzeit muss länger als die Einschaltzeit sein. 4. 0,5 Sekunden nach der Einstellung sendet der Draht‐Controller Informationen.die ...
VIVAX Europäische Entsorgungsrichtlinien Um unsere Umwelt zu schützen und die verwendeten Rohstoffe so vollständig wie möglich zu recyceln, wird der Verbraucher aufgefordert, nicht mehr brauchbare Geräte in das öffentliche Sammelsystem für elektrische und elektronische Geräte zurückzubringen. Das Symbol des Kreuzes weist darauf hin, dass dieses Produkt an der Sammelstelle für Elektronikschrott zurückgegeben werden muss, um es durch ...
PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax 18COFM50AERI English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST...
Seite 62
PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax ACP-21COFM60AERI R32 English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST...
Seite 63
PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax ACP-27COFM79AERI English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST...
Seite 64
PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax ACP-28COFM82AERI R32 English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST...
Seite 65
PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax ACP-36COFM105AERI English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST...
Seite 66
PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax ACP-42COFM123AERI English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST...
Deutsch Français Italiano SCHEDA TECNICA DEL Produktdatenblatt Fiche produit PRODOTTO Name des Lieferanten Nom du fournisseur Marchio Modellkennung Référence du modèle Modello Livelli di potenza acustica interna ed Niveaux de puissance acoustique Schallleistungspegel in Innenräumen esterna di raffreddamento / intérieur et extérieur riscaldamento (dB) Bezeichnung und Treibhauspote‐nzial Nom de réchauffement planétaire Tipologia refrigerante * des verwendeten Kältemittels* GWP («potenziale di riscaldamento Kältemittel GWP* Potentiel de réchauffement planétaire globale) * KüHLTRIEB REFROIDISSEMENT RAFFREDDAMENTO SEER SEER SEER Energieeffizienzklasse Classe d'efficacité énergétique Classe di efficienza energetica Consumo energetico annuo indicativo Consommation annuelle d'électricité Jahresstromverbrauch QCE (kWh/a) ** (kWh/a) ** indicative QCE (kWh/a) ** Carico tecnico P (kW)
