Montageanweisung für das Fachpersonal
Bringen Sie das Gerät in der
Originalverpackt so nah wie möglich an den
Montageort. Sie vermeiden so
Transportschäden.
Kontrollieren Sie den Verpackungsinhalt
auf Vollständigkeit und das Gerät auf
sichtbare Transportschäden. Melden Sie
eventuelle Mängel umgehend Ihrem
Vertragspartner und der Spedition.
Heben Sie das Gerät an den Ecken und
nicht an den Kältemittel- oder Kondensatan-
schlüssen an.
Die Kältemittelleitungen (Flüssigkeits- und
Saugleitung), Ventile und die Verbindungen
sind dampfdiffusionsdicht zu isolieren. Gege-
benenfalls ist auch die Kondensatleitung zu
isolieren.
Wählen Sie einen Montageort, der einen
freien Lufteintritt und -austritt gewährleistet
(Siehe Abschnitt „Mindestfreiräume").
Installieren Sie das Gerät nicht in
unmittelbarer Nähe von Geräten mit intensiver
Wärmestrahlung. Die Montage in der Nähe
von Wärmestrahlungen reduziert die
Geräteleistung.
Öffnen Sie die Absperrventile der Kältemittel-
leitungen erst nach Beendigung der kompletten
Installation.
Schotten Sie offene Kältemittelleitungen
gegen den Eintritt von Feuchtigkeit durch
geeignete Kappen, bzw. Klebebänder ab
und knicken oder drücken Sie nie die
Kältemittelleitungen ein.
Vermeiden Sie unnötige Biegungen. Sie
mini- mieren so den Druckverlust in den
Kältemittelleitungen und gewährleisten den
freien Rückfluss des Kompressoröls.
Treffen Sie besondere Vorkehrungen
bezüglich der Ölrückführung wenn das
Außenteil ober- halb des Innengerätes
angeordnet ist (siehe Abschnitt
"Ölrückführungsmaßnahmen".
Überschreitet die einfache Länge der
Kältemittelleitung 5 Meter, ist Kältemittel
hinzuzufügen. Die Menge des zusätzlichen
Kältemittels ent- nehmen Sie bitte dem
Kapitel "Kältemittel hin- zufügen".
Führen Sie alle elektrischen Anschlüsse
nach den gültigen DIN- und VDE-
Bestimmungen durch.
Befestigen Sie elektrische
ordnungsgemäß in den Elektroklemmen. Es
könnte sonst zu Bränden kommen.
Verwenden Sie für die Geräte die im
Lieferumfang enthaltenden
Befestigungsmaterialien.
Verwenden Sie
Leitungen
stets
Verwenden Sie den im Lieferumfang enthal-
tenden isolierten Kondensatschlauch als Über-
gangsstück auf den weiterführenden Konden-
satablauf. Fixieren Sie den Kondensatablauf
mit den beigefügten Klemmschellen.
Wanddurchbrüche
Es muss ein Wanddurchbruch von
mindestens 70 mm Durchmesser und 10 mm
Gefälle von Innen nach Außen erstellt
werden.
Um Beschädigungen an den Leitungen zu
vermeiden, sollte der Durchbruch innen
ausgepolstert oder z.B. mit einem PVC-Rohr
ausgekleidet werden (siehe Abbildung).
Nach erfolgter Montage ist der Wanddurch-
bruch bauseits unter Beachtung des Brand-
schutzes mit geeigneter Dichtmasse zu ver-
schließen. Verwenden Sie keine Zement-
oder kalkhaltigen Stoffe!
1
2
3
4

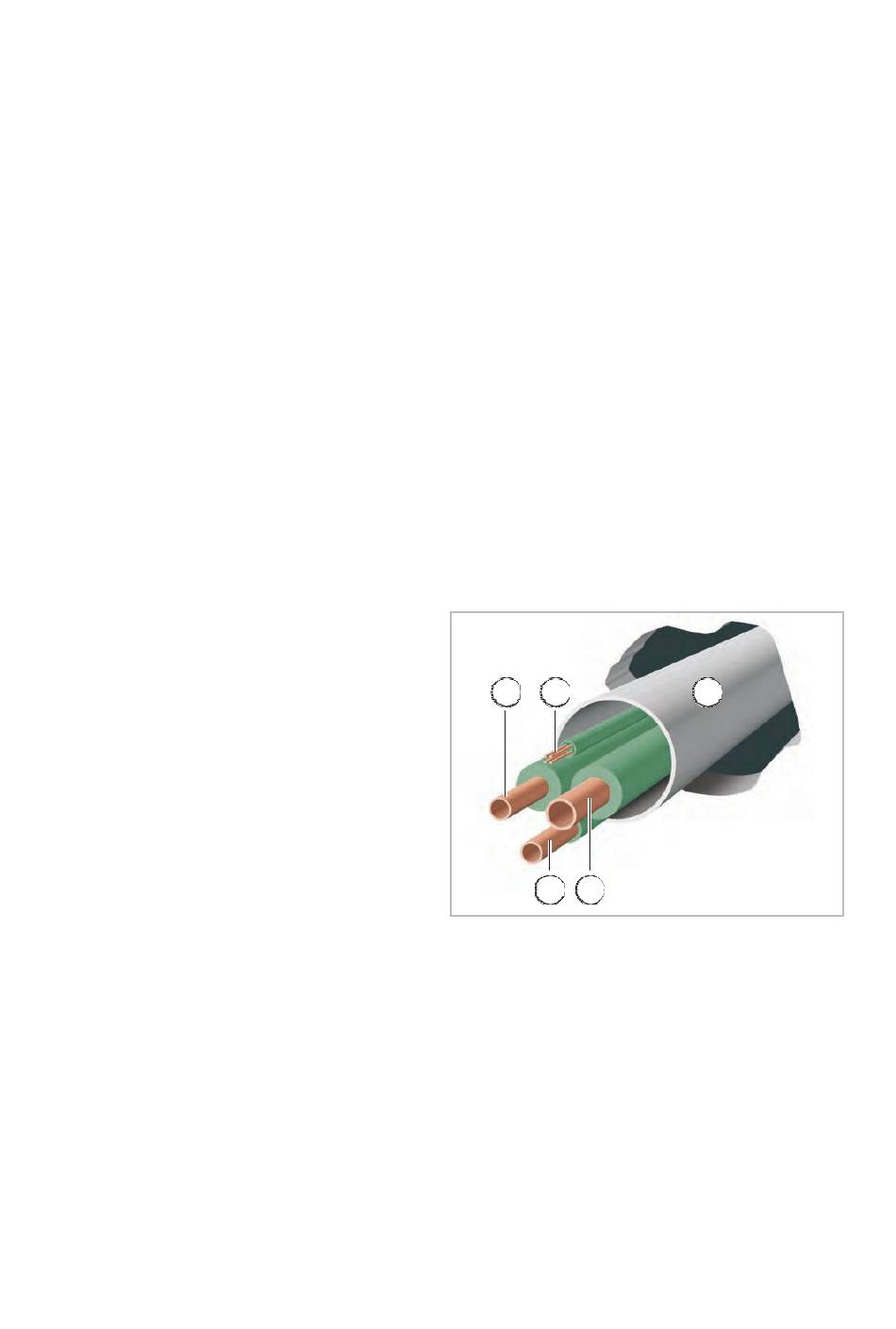

Wanddurchbruch
1: Einspritzleitung
2: Steuerleitung
3: Kondensatleitung
4: Saugleitung
5: PVC-Rohr
Montagematerial
Das Innengerät wird mittels 4 bauseitig zu stel-
lenden Schrauben an der Wand befestigt
Das Außenteil wird mittels 4 Schrauben über eine
Wandhalterung an der Wand oder über eine
Bodenkonsole auf dem Boden befestigt.
5
