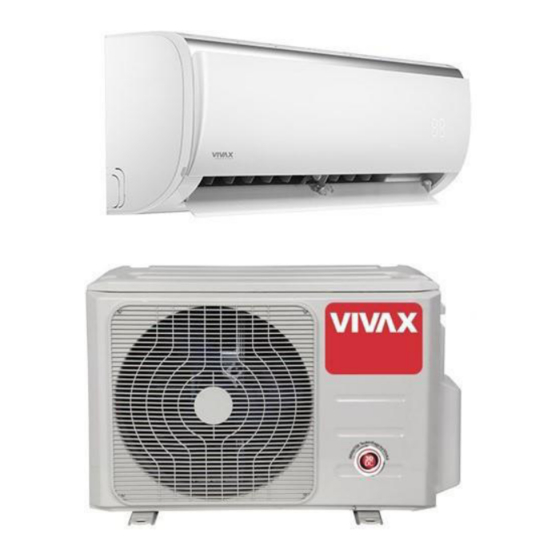

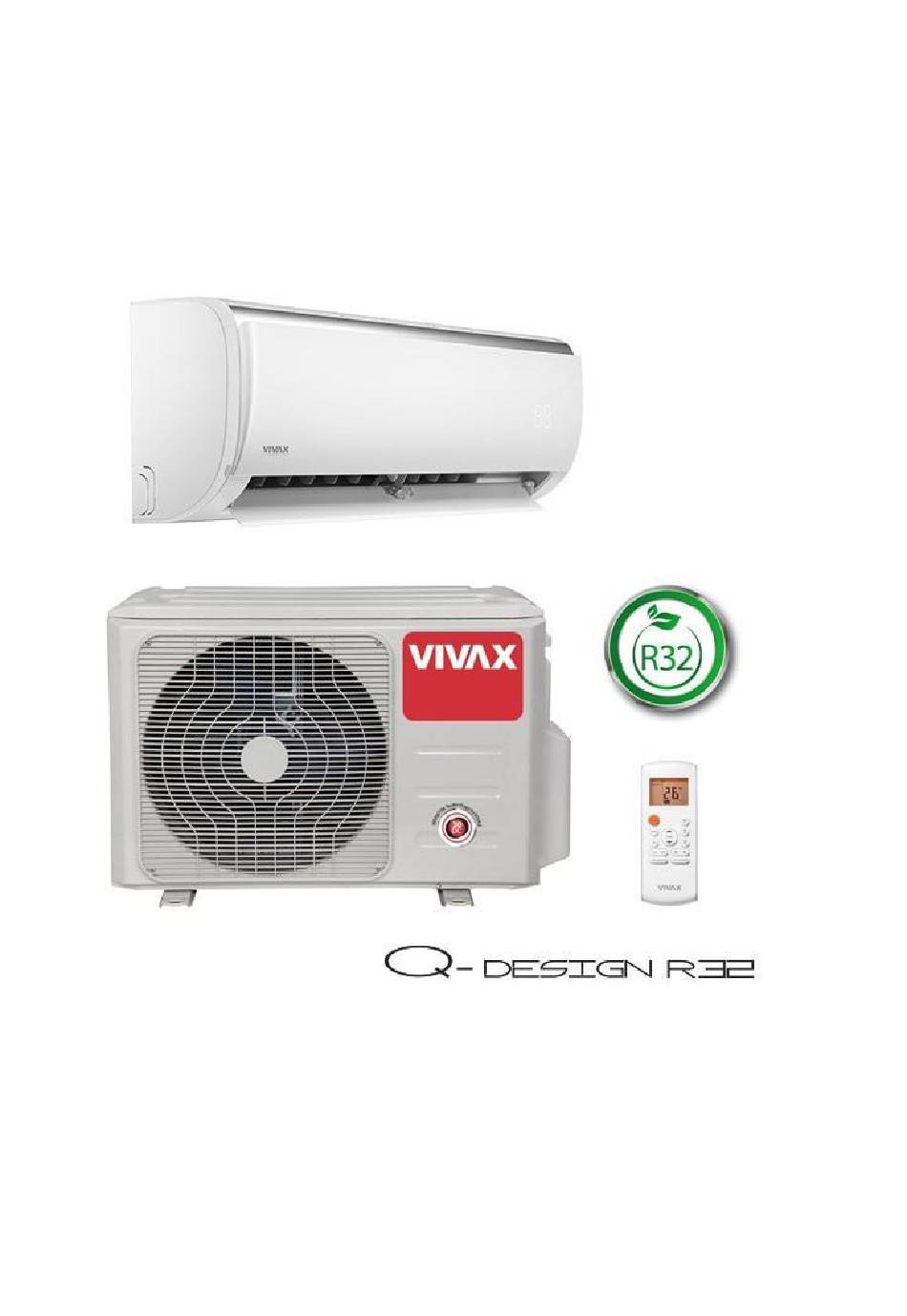

Vivax Q-Design R32 Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Vivax Anleitungen
  4. Klimaanlagen
  5. Q-Design R32
  6. Montage- und betriebsanleitung

Vivax Q-Design R32 Montage- Und Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Q-Design R32:

Werbung

Inhaltsverzeichnis

Montage- und Betriebsanleitung
ACP-09CH25AEQI R32
ACP-12CH35AEQI R32
Vor Inbetriebnahme / Verwendung der Geräte ist diese Anleitung
sorgfältig zu lesen!
Diese Anleitung ist Bestandteil des Gerätes und muss immer in
unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt
werden.
Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler
keine Haftung!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vivax Q-Design R32

Inhaltszusammenfassung für Vivax Q-Design R32

  • Seite 1 Montage- und Betriebsanleitung ACP-09CH25AEQI R32 ACP-12CH35AEQI R32 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anleitung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung!

  • Seite 2: Anzeige Am Innengerät

    Taste „AN/AUS“ Anzeige am Innengerät Mit dieser Taste können Sie das Klimagerät Ein- Die Anzeige leuchtet entsprechend der Einstel- und Ausschalten. lungen. Auswahl Betriebsmodus Über diese Taste lässt sich der gewünschte Betriebsmodus einstellen. Es stehen die Betriebsarten Automatik, Kühlen, Entfeuchten, Heizen und Umluft zur Verfügung.
  • Seite 3 Tasten „PFEIL HOCH“ und „PFEIL RUNTER“ Taste „LED“ Taste „ PFEIL HOCH “ Hiermit aktivieren / deaktivieren Sie das Display des Innengerätes. Drücken Sie diese Taste um den Sollwert in 1 °C Schritten bis maximal 30°C zu erhöhen. Taste "PFEIL RUNTER" Drücken Sie diese Taste um den Sollwert in 1°C Schritten bis zum Minimum von 17°C zu reduzieren.
  • Seite 4 Anzeigen am LCD Alle dargestellten Symbole in der LCD Darstellung dienen nur der besseren Übersicht. Während des Betriebes erscheinen in dem LCD- Fenster nur die für die jeweiligen Funktionen relevanten Symbole. Tastenfunktionen Die Übermittlung der Einstellungen wird durch ein Symbol im Display ang zeigt. Modus "Auto"...
  • Seite 5 Modus "Entfeuchten" Wichtiger Hinweis Stellen Sie sicher, dass das Innengerät an die Stromversorgung angeschlossen und einge- Im "Automatik"-Modus wählt das Klimagerät schaltet ist. automatisch zwischen dem Kühl-, Umluft- und Heizbetrieb. Die Betriebsmodus-Anzeige auf dem Anzeigefeld des Innengerätes fängt an zu blinken. Bei Multi-Split Systemen, welche entweder Kühlen- oder Heizen können, kommt es daher Drücken Sie die "MODE"-Taste um die...
  • Seite 6 Modus "Timer" Einstellen der "Ausschaltzeit" Durch Drücken der " TIMER ON"-Taste kann die Drücken Sie die "TIMER OFF"-Taste. Die "Einschaltzeit" und durch Drücken der Taste Fernbedienung zeigt "TIMER OFF", die letzte "TIMER OFF" kann die "Ausschaltzeit" des Einstellung der "Ausschaltzeit" und das Gerätes eingestellt werden.
  • Seite 7 Beispiele für Einstellungen der TIMER-Funktion Kombinierter TIMER (Gleichzeitiges Einstellen von "TIMER-ON" und "TIMER-OFF") "TIMER-ON" (Auto-on Modus) "TIMER-OFF ð " TIMER-ON" Beispiel: (An ð Stop ð Start) Das Klimagerät soll sich, ab dem Zeitpunkt der Beispiel: Programmierung, in 2 Stunden einschalten Drücken Sie die "TIMER-ON"-Taste.
  • Seite 8 "TIMER-ON " TIMER-OFF" SLEEP-Funktion (Aus Start Stop) Die Sleep-Funktion dient zur Energieeinsparung während Sie schlafen. Diese Funktion aktivieren Beispiel: Sie über die Taste auf der Infrarot-Fernbedienung. Drücken Sie diese Taste vor dem Schlafen gehen. Das Klimagerät soll sich, ab dem Zeitpunkt der Im Kühlmodus erhöht das Gerät nun die Programmierung, in 2 Stunden einschalten und 5 Stunden später wiederausschalten.Drücken Sie...

  • Seite 9: Wichtige Hinweise Vor Der Installation

    Montageanweisung für das Fachpersonal Wanddurchbrüche Wichtige Hinweise vor der Installation Es muss ein Wanddurchbruch von mindestens Bringen Sie das Gerät in der 65 mm Durchmesser und 10 mm Gefälle von Originalverpackung so nah wie möglich an den Innen nach außen erstellt werden. Montageort.

  • Seite 10: Wahl Des Installationsortes

    Wahl des Installationsortes Innengerät Wind Das Innengerät ist für eine waagerechte Wird das Gerät vorwiegend in windigen Gegenden Wandmontage oberhalb von Türen konzipiert. installiert, ist darauf zu achten, dass der austre- Es ist aber auch im oberen Wandbereich (min. tende Warmluftstrom mit der Hauptwindrichtung 1,75 m Oberkante Fußboden) einsetzbar.
  • Seite 11 Aufstellung im Gebäudeinneren Sorgen Sie für eine ausreichende Wärmeabfuhr, wenn das Außenteil im Keller, auf dem Dachboden, in Nebenräumen oder Hallen auf- gestellt wird Installieren Sie einen zusätzlichen Ventilator, der über den gleichen Luftvolumenstrom des im Raum aufzustellenden Außenteiles verfügt und der eventuelle zusätzliche Druckverluste durch Luftkanäle kompensieren kann Halten Sie die statischen und sonstige bau-...

  • Seite 12: Anschlussvarianten Des Innengerätes

    Anschlussvarianten des Innengerätes Die folgenden Anschlussvarianten für die Kältemittel-, Kondensat- und Steuerleitungen können genutzt werden.

  • Seite 13: Wandhalterung Des Innengerätes

    Anschlussvarianten (Ansicht von hinten) A: Einführung der Kältemittelleitungen auf der Wand links B: Abgang durch die Wand rechts C: Abgang auf der Wand rechts Wandhalterung des Innengerätes Installation Innengerät Das Innengerät wird über die Wandhalterung, unter Beachtung der im unteren Bereich befindlichen Luftaustrittsseite, befestigt.

  • Seite 14: Anschluss Der Kältemittelleitungen

    Waagerechte Ausrichtung Die Wandhalterung der Geräte muss mit geeigneten Schrauben und Dübeln befestigt werden. Anschluss der Kältemittelleitungen Der bauseitige Anschluss der Kältemittelleitungen erfolgt auf der rechten Seite des Außenteils. Installieren Sie das Außenteil mit der Wand- bzw. Bodenkonsole an statisch zulässige Gebäudeteile (Installationsanweisungen der Konsolen beachten).
  • Seite 15 1. Entfernen Sie die werkseitig montierte 2. Kunstoffblende am Außenteil (Abb. 28). Kunstoffblende entfernen Entfernen Sie die Schutzkappen an den Schnellverbindern des Außenteils, sowie an den flexiblen Kältemittelleitungen des Innengerätes : Schutzkappen entfernen Befestigen Sie nun endgültig die Verschrau- bungen mit 2 Maulschlüsseln geeigneter Schlüsselweite.
  • Seite 16 Verschraubungen anziehen 1: Festziehen mit dem ersten Maulschlüssel 2: Gegenhalten mit dem zweiten Maulschlüssel Öffnen Sie vor Einschalten der Anlage die Absperrhähne mittels Inbusschlüssel!. Rohrdimension in Anzugsdrehmoment in Nehmen Sie zunächst die Verbindung der Zoll Kältemittelleitungen mit dem Anschluss per 1/4"...

  • Seite 17: Dichtigkeitskontrolle

    Kondensatanschluss Dichtigkeitskontrolle und gesicherte Sind alle Verbindungen hergestellt, wird die Mano- meterstation wie folgt an den entsprechenden Ableitung Schraderventilanschlüssen angeschlossen, sofern vorhanden: rot = kleines Ventil = Hochdruck blau = großes Ventil = Saugdruck Zur Dichtigkeitskontrolle werden die hergestellten Verbindungen mit Lecksuchspray besprüht. Sind Blasen sichtbar, ist die Verbindung nicht korrekt ausgeführt.
  • Seite 18 min. 2% Kondensatanschluss Innengerät Bemassung des Streifenfundaments (Draufsicht) Bemaßung des Streifenfundaments Maß Wert in mm HINWEIS! Regionale Vorschriften oder Gesetze des Umweltschutzes, z.B. Wasserhaushaltge- setzes (WHG), können zur Vorbeugung von unkontrollierten Ableitungen im Falle einer Undichtigkeit geeignete Vorkehrungen erfordern, um austretendes Kältemaschinenöl oder Medium mit Gefahrenpotential einer sicheren Entsorgung zuzuführen.

  • Seite 19: Elektrischer Anschluss Allgemeine Hinweise

    Anschluss des Innengeräts Elektrischer Anschluss Wir empfehlen, bauseitig einen Haupt- / Repa- Allgemeine Hinweise raturschalter in der Nähe des Außenteils zu Bei den Geräten ist eine Spannungsversorgung installieren. am Außenteil und eine fünfadrige Steuerleitung Die Klemmleisten der Anschlüsse befinden zum Innengerät zu installieren und entsprechend abzusichern.
  • Seite 20 HINWEIS! Der Elektroanschluss der Geräte muss nach VDE 0100 an einen besonderen Speisepunkt mit Fehlerstromschutzschalter erfolgen und ist durch eine elektrische Fachkraft festzulegen. Führen Sie den Anschluss fol endermaßen durch: Öffnen Sie das Lufteintrittsgitter. Lösen Sie die Abdeckungen auf der rechten Wir empfehlen die Steuerleitungen als Seite .

  • Seite 21: Elektrisches Anschlussschema

    Elektrisches Anschlussschema Anschluss des Außengerätes 230V/1~/50 Hz Elektrisches Anschlussschema 1: Netzzuleitung A: Außengerät 2: Kommunikationsleitung B: Innengerät Klemmenbezeichnungen L S W N PE Außengerät Aufklemmen...
  • Seite 22 Anschluss optionaler Kondensatpumpe L(1) 2(N) L(1) 2(N) N PE Elektrisches Anschlussschema Außenteil Innengerät Kondensatpumpe Netzzuleitung Zuleitung Kondensatpumpe Störkontakt Kondensatpumpe...
  • Seite 23 Vor der Inbetriebnahme Vor der ersten Inbetriebnahme des Gerätes und nach Eingriffen in den Kältekreislauf müssen die HINWEIS! folgenden Kontrollen durchgeführt und im Die Inbetriebnahme ist nur durch speziell Inbetriebnahmeprotokoll dokumentiert werden: geschultes Fachpersonal durchführbar und Prüfung aller Kältemittelleitungen und -ventile nach der Bescheinigung entsprechend zu dokumentieren.
  • Seite 24 Funktionstest des Betriebsmodus Kühlen und Heizen Nehmen Sie die Verschlußkappen von den Ventilen. Beginnen Sie die Inbetriebnahme, indem Sie die Absperrventile des Außenteiles kurzzeitig öffnen, bis das Manometer einen Druck von ca. 2 bar anzeigt. Überprüfen Sie die Dichtigkeit aller erstellten Verbindungen mit Lecksuchspray und geeigneten Lecksuchgeräten.

  • Seite 25: Störungsbeseitigung

    Störungsbeseitigung Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funktion nach unterstehende Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“ in beiden Bedienungsanleitungen zu beachten. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren Fachhändler! Funktionelle Störung...
  • Seite 26 Störung Mögliche Ursachen Überprüfung Abhilfe Fenster und Türen Gibt es eine bauliche / Fenster und Türen geöffnet. Wärme-/ bzw. anwendungsmäßige Ver- schließen / zusätzliche Kältelast wurde erhöht änderung? Anlagen montieren Kein Kühlbetrieb einge- Ist das Kühlsymbol in der Einstellung des Gerätes stellt Anzeige aktiviert? korrigieren...
  • Seite 27 Fehleranzeige am Innengerät Anzeige Fehlerbeschreibung EEPROM Fehler Innengerät Kommunikationsfehler zwischen Innengerät und Außenteil Drehzahlregelung Ventilator Innengerät außer Funktion Raumtemperaturs nsor T1 defekt Temperatursensor Verdampfer T2 defekt Überstromschutz Temperatursensor Lufteintritt Außenteil T4 defekt Temperatursensor Verflüssigeraustritt T3 defekt Temperatursensor Heißgasleitung T5 defekt EEPROM Fehler Außenteil Drehzahlregelung Verflüssigerventilator außer Funktion Fehler Kompressoransteuerung...
  • Seite 28 Fehlercode: Grund: Das Innengerät empfängt innerhalb 110 Sekunden keine Signale vom Außenteil. Die Über- prüfung erfolgt 4 mal hintereinander, dann erscheint Fehler E1. Ursache: Elektrische Verbindung nicht korrekt ausgeführt teuerplatine Außenteil oder Innengerät defekt Spannung wegschalten, 2 Minuten später wieder zuschalten. Steht der Fehler noch an? NEIN Messen Sie die Spannung zwischen den Klemmen "S"...
  • Seite 29 Fehlercode: E3 / F5 Grund: Sollte die Ventilatorgeschwindigkeit des Innengerätes/Außenteils unter 300 U/min fallen, schaltet das Gerät ab und das Display zeigt Fehlercode E3 bzw. F5 Ursache: Elektrische Verbindung fehlerhaft Verdampferventilatorrad defekt Verdampferventilatormotor defekt Steuerplatine fehlerhaft NEIN Spannung wegschalten, 2 Minuten später wieder zuschalten.
  • Seite 30 Fehlercode: Grund: Der Verdampfersensor T2 misst beim Kompressorstart den aktuellen Wert und nimmt diesen als Referenzwert T . Sollte 5 Minuten nach Kompressorstart der Wert T nicht Start Start für mindestens 4 Sekunden um 2 °C gefallen sein, geht das System von einem Kältemittel- mangel aus.
  • Seite 31 Fehlercode: E4 / E5 / F1 / F2 / F3 Grund: Ist die Überprüfungsspannung der Sensoren niedriger als 0,06 V oder höher als 4,94 V, zeigt das Display den Fehlercode des entsprechenden Sensors an. Ursache: Elektrische Verbindung fehlerhaft Defekt des Temperatursensors Steuerplatine defekt NEIN Überprüfen Sie das Verbindungskabel zwi-...
  • Seite 32 Überprüfen Sie die Verbindungskabel zwischen Stellen Sie eine korrekte Verbindung zwischen Steuerplatine und Kompressor? Sind diese feh- NEIN Steuerplatine und Kompressor her. lerhaft? NEIN Überprüfen Sie die Inverterregelung (siehe „Inverterregelung kontrollieren“ Abschnitt Tauschen Sie die Steuerplatine aus. auf Seite 46). Fehler behoben? NEIN Überprüfen Sie den Verflüssigerventilatormotor.
  • Seite 33 Schalten Sie die Spannung ein und versetzen NEIN Sie das Gerät in den Standby Modus. Messen Sie die Spannung auf der Platine an den Kon- takten "P" und "N". Diese sollte ca. 310V, 340V Tauschen Sie die Steuerplatine aus. oder 380V DC betragen. Starten Sie nun das Gerät.
  • Seite 34 Fehlercode: P2 (bei Geräten mit hermokontakt) Grund: Liegt die Überprüfungsspannung des Thermokontaktes nicht bei 5V zeigt das Display Feh- lermeldung "P2" Ursache: Fehlerhafte Versorgungsspannung Kältemittelmangel oder Kältekreislauf blockiert Fehlerhafte Steuerplatine Überprüfen Sie die Luftvolumenströme des Außenteils Reinigen Sie die Filter bzw. die Wärmetauscher und sorgen Sie für ausrei- sowie des Innenge- chenden Luftvolumenstrom.
  • Seite 35 Fehlercode: Grund: Sicherheitsabschaltung Inverterregelung. Systeminterne Überwachung angesprochen (z.B. Kommunikationsproblem zwischen Platine und Kompressor, Drehzahl Kompressor nicht in Ordnung) Ursache: Fehlerhafte elektrische Verbindungen Inverterregelung auf Platine defekt Verflüssigerventilatormotor defekt Kompressor defekt Steuerplatine defekt Überprüfen Sie die elektrische Verbindung zwi- schen der Steuerplatine und dem Kompressor. Stellen Sie eine korrekte Verbindung her.

  • Seite 36: Pflege Und Wartung

    Pflege und Wartung Wartung Wir empfehlen einen Wartungsvertrag mit jährlichem Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen gewährleisten einen stö- Wartungsintervall mit einer entsprechenden Fachfirma rungsfreien Betrieb und eine lange Lebensdauer abzuschließen. des Gerätes. GEFAHR! Vor allen Arbeiten an dem Gerät muss die So gewährleisten Sie jederzeit die Betriebssi- Spannungsversorgung unterbrochen werden cherheit der Anlage!
  • Seite 37 Reinigung des Gehäuses Reinigung der Kondensatpumpe (Zubehör) Unterbrechen Sie die Spannungsversorgung Ggf. befindet sich im Innengerät eine eingebaute zum Gerät. oder separate Kondensatpumpe, die das anfal- lende Kondensat zu höher gelegenen Abläufen Öffnen Sie das Lufteintrittsgitter auf der Vor- pumpt. derseite und klappen Sie es nach oben.
