Vivax V-Design ACP-12CH35AEVI Montage- Und Betriebsanleitung Seite 10

2
1

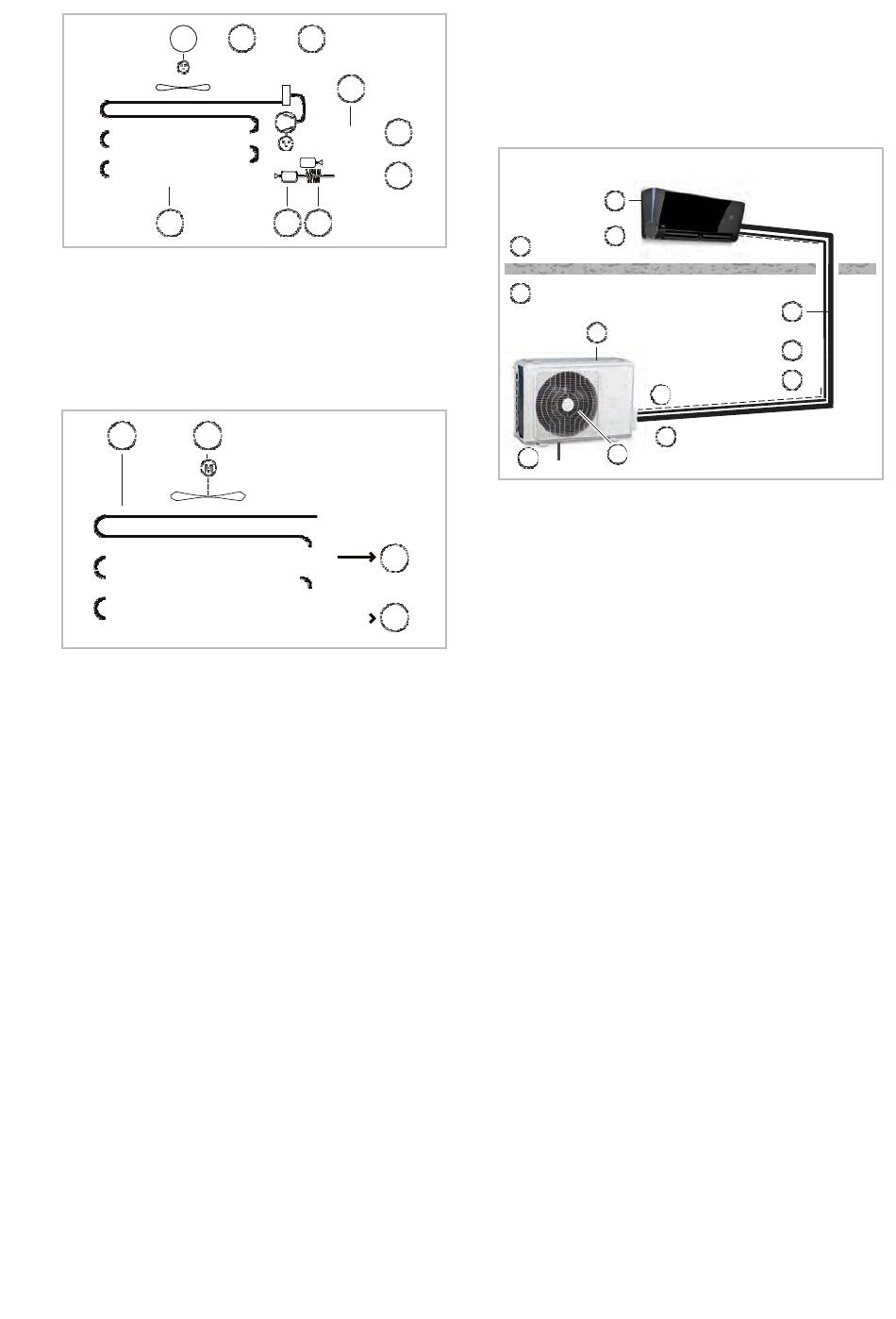

Schema Kältekreis Außenteil
1: Verflüssiger
2: Verflüssigerventilator
3: Umkehrventil
4: Kompressor
1 2
Schema Kältekreis Innengerät
1: Verdampfer
2: Verdampferventilator
3: Anschluss Saugleitung
4: Anschluss Einspritzleitung
3
4
7
8
9
5 6
3
4
5: Filtertrockner
6: Drosselorgan Kapillarrohr
7: Anschluss Manometer
8: Anschlussventil Saugleitung
9: Anschlussventil Einspritzleitung
1
3
B
A
2
5
6
4
3
Systemaufbau
A: Außenbereich
B: Innenbereich
1: Innengerät
2: Außenteil
3: Kondensatleitung
4: Verflüssigerventilator
5: Netzzuleitung
6: Absperrventil
7: Saugleitung
8: Einspritzleitung
9: Steuerleitung
Die Verbindung zwischen Innengerät und
Außenteil wird mit Kältemittelleitungen
hergestellt.
7
8
9
