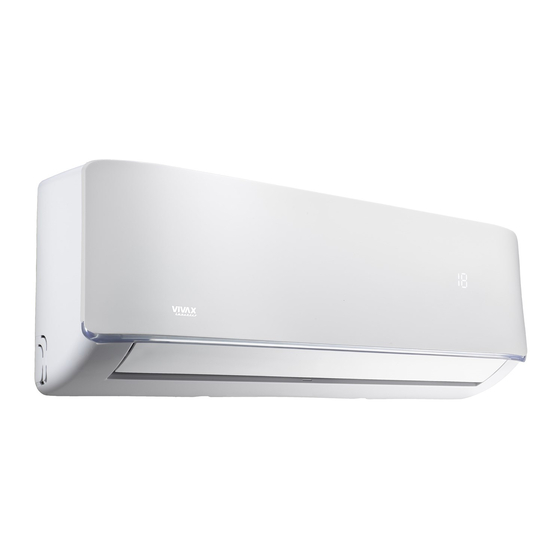

- Seite 1 ACP-09CH25AERI R32 ACP-12CH35AERI R32 ACP-12CH35AERI GOLD R32 ACP-12CH35AERI SILVER R32 ACP-12CH35AERI BLACK R32 ACP-12CH35AERI RED R32 ACP-18CH50AERI R32 ACP-24CH70AERI R32 Bedienungsanleitung...
- Seite 2 VIVAX ...
- Seite 3 VIVAX Erklärung der auf dem Gerät angezeigten Symbole (das Gerät verwendet nur das Kältemittel R32 / R290) WARNUNG: Dieses Gerät verwendet brennbare Kältemittel. Wenn das Kältemittel gemeinsam mit einer externen Zündquelle austritt, besteht die Möglichkeit einer Zündung R32/R290.ž Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie Ihre neue Klimaanlage installieren oder verwenden. Bewahren Sie dieses Handbuch zum späteren ...
- Seite 4 VIVAX Dieses Symbol zeigt an, dass dieses Gerät ein brennbares Kühlmittel WARNUNG verwendet. Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr. Dieses Symbol weist darauf hin, dass die ACHTUNG Betriebsanleitung sorgfältig gelesen werden muss. Dieses Symbol weist darauf hin, dass das Servicepersonal dieses Gerät gemäß ACHTUNG der Installationsanleitung bedienen muss. Dieses Symbol weist auf das Vorhandensein von Informationen hin, ACHTUNG wie z.B. die Betriebsanleitung oder die Installationsanleitung... ...
-
Seite 5: Sicherheitsvorsichtsmaßnahmen
VIVAX Sicherheitsvorsichtsmaßnahmen Sicherheitshinweise vor der Installation lesen Falsche Installation durch Nichtbeachtung von Anweisungen kann zu schweren Schäden oder Verletzungen führen. Die Schwere der möglichen Schäden oder Verletzungen wird entweder als WARNUNG oder VORSICHT eingestuft. WARNUNG Dieses Symbol weist darauf hin, dass die Nichtbeachtung von Anweisungen zum Tod oder zu schweren Verletzungen führen kann. Dieses Symbol weist darauf hin, dass die Nichtbeachtung von Anweisungen zu leichten ... -
Seite 6: Warnung Für Produktverwendung
VIVAX INSTALLATIONSWARNUNGEN • Bitten Sie einen autorisierten Händler, diese Klimaanlage zu installieren. Eine unsachgemäße Installation kann zu Wasseraustritt, elektrischem Schlag oder Feuer führen. • Alle Reparaturen, Wartungen und Verlagerungen dieses Geräts müssen von einem autorisierten Servicetechniker durchgeführt werden. Unsachgemäße Reparaturen können zu ernsthaften Verletzungen oder zum Ausfall des Produkts führen. WARNUNG FÜR PRODUKTVERWENDUNG Wenn eine anormale Situation auftritt (wie z.B. ein brennender Geruch), schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Rufen Sie Ihren Händler an, um Anweisungen zur Vermeidung von Stromschlägen, Feuer oder Verletzungen zu erhalten. Stecken Sie keine Finger, Stangen oder andere Gegenstände in den Luftein‐ oder ‐auslass. Dies kann zu Verletzungen führen, da sich der Ventilator mit hoher Geschwindigkeit drehen kann. Verwenden Sie keine brennbaren Sprays wie Haarspray, Lack oder Farbe in der Nähe des Geräts. Dies kann einen Brand oder eine Verbrennung verursachen. Betreiben Sie das Klimagerät nicht in der Nähe von brennbaren Gasen oder in deren Nähe. Ausströmendes Gas kann sich um das Gerät herum sammeln und eine Explosion verursachen. Betreiben Sie die Klimaanlage nicht in einem feuchten Raum (z. B. Badezimmer oder Waschküche). Dies kann einen elektrischen Schlag verursachen und das Gerät beschädigen. Setzen Sie Ihren Körper nicht über einen längeren Zeitraum direkt der ... -
Seite 7: Elektrische Warnungen
VIVAX ELEKTRISCHE WARNUNGEN • Verwenden Sie nur das angegebene Netzkabel. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder einer zertifizierten Servicestelle ersetzt werden. • Halten Sie den Netzstecker sauber. Entfernen Sie jeglichen Staub oder Schmutz, der sich auf oder um den Stecker herum angesammelt hat. Verschmutzte Stecker können Feuer oder einen elektrischen Schlag verursachen. • Ziehen Sie nicht am Netzkabel, um das Gerät auszustecken. Halten Sie den Stecker fest und ziehen Sie ihn aus der Steckdose. Durch direktes Ziehen am Kabel kann es beschädigt werden, was zu Feuer oder einem elektrischen Schlag führen kann. • Verwenden Sie kein Verlängerungskabel, verlängern Sie das Netzkabel nicht manuell und schließen Sie keine anderen Geräte an dieselbe Steckdose wie die Klimaanlage an. Schlechte elektrische Verbindungen, schlechte Isolierung und unzureichende Spannung können einen Brand verursachen. ... -
Seite 8: Gerätespezifikationen Und Eigenschaften
VIVAX 1. Gerätespezifikationen und Eigenschaften Geräteteile Teilenamen Innengerät 1. Frontplatte 2. Lufteinlass 3. Luftfilter 4. Luftauslass 5. Horizontale Luftklappe für den Luftstrom 6. Vertikale Luftklappe für Lufteinlass Luftstrom Lufteinlass 7. Anzeige ... - Seite 9 VIVAX Bildschirm Code‐Bedeutungen In anderen Modi zeigt das Gerät Ihre Tempera‐ tureinstellung an. Im Ventilator‐Modus zeigt das Gerät die Raumtemperatur an. Wenn ein Fehler auftritt, zeigt es einen Fehlercode an. für 3 Sekunden wenn: ‐TIMER ON eingestellt ist ‐FRESH, SWING, TURBO, oder SILENCE Eigeschaften eingestellt ist TIMER OFF eingestellt ist ‐FRESH, SWING, TURBO, oder SILENCE Eigenschaften ausgestellt sind wenn die Anti‐Kaltluft‐Funktion eingeschaltet ist beim Abtauen wenn das Gerät selbstreinigend ist bei eingeschaltetem Frostschutz Nicht für alle Geräte verfügbar. Wenn die ECO‐Funktion (einige Geräte) aktiviert ist, wird die leuchtet allmählich nacheinander als Soll‐Temperatur in einem Sekundenintervall auf. HINWEIS: Eine Anleitung zur Verwendung der Infrarot‐Fernbedienung ist nicht in diesem Literaturpaket enthalten. ...
-
Seite 10: Für Aussengeräte Mit Elektrischer Zusatzheizung
VIVAX Wechselrichter Split Typ COOL Modus HEAT Modus DRY Modus 0°C ‐ 30°C 10°C ‐ 32°C Raumtemperatur 17°C ‐ 32°C (63°F ‐ 90°F) (32°F ‐ 86°F) (50°F ‐ 90°F) Außentemperatur 0°C ‐ 50°C (32°F ‐ 122°F) ‐15°C ‐ 30°C 0°C ‐ 50°C ‐15°C ‐ 50°C (5°F ‐ 122°F) (5°F ‐ 86°F) (32°F ‐ 122°F) (Für Modelle mit Niede‐ rtemperatur‐Kühlsystemen) Erreichen einer optimalen Leistung Die optimale Leistung für die Betriebsarten KÜHLEN, HEIZEN und TROCKNEN kann in den folgenden Temperaturbereichen erreicht werden. Wenn Ihr Klimagerät außerhalb dieser Bereiche verwendet wird, werden ... -
Seite 11: Manuelle Bedienung (Ohne Fernbedienung)
VIVAX 2. Manuelle Bedienung (ohne Fernbedienung) Wie Sie das Gerät ohne Fernbedienung bedienen Sollte Ihre Fernbedienung nicht funktionieren, kann Ihr Gerät mit der MANUELLEN STEUERUNGSTASTE am Innengerät manuell bedient werden. Beachten Sie, dass die manuelle Bedienung keine Manuelle Kontrolle dauerhafte Lösung ist und dass die Bedienung des Gerätes mit Ihrer Fernbedienung dringend ... -
Seite 12: Einstellung Des Luftdurchflusswinkels
VIVAX Einstellung des Luftdurchflusswinkels Einstellung des vertikalen Luftstromwinkels Verwenden Sie bei eingeschaltetem Gerät die SWING/ DIRECT‐Taste, um die Richtung (vertikaler Winkel) des Luftstroms einzustellen. 1. Drücken Sie die SWING/ DIRECT‐ Range Taste einmal, um die Jalousie zu aktivieren. Jedes Mal, wenn Sie die Taste drücken, wird die Jalousie um 6° verstellt. Drücken Sie die ... - Seite 13 VIVAX HINWEIS ZU DEN LAMELLENWINKELN Wenn Sie den COOL‐ oder DRY‐Modus verwenden, sollten Sie die Lamellen nicht über längere Zeit in einem zu vertikalen Winkel einstellen. Dies kann dazu führen, dass Wasser an der Jalousieklappe kondensiert, das auf den Boden oder die Einrichtung fällt. Bei Verwendung der Betriebsarten KÜHLEN oder HEIZEN kann eine zu senkrechte Einstellung der Jalousie die Leistung des Geräts aufgrund des eingeschränkten Luftstroms verringern. Bewegen Sie die Jalousie nicht von Hand. Dadurch wird die Jalousie nicht mehr synchronisiert. Schalten Sie in diesem Fall das Gerät aus, ziehen Sie den Netzstecker für einige Sekunden und starten Sie das Gerät neu. Dadurch wird die Jalousie zurückgesetzt. Achtung: Halten Sie die Jalousie nicht über längere Zeit in einem zu ...
-
Seite 14: Arbeit Der Klimaanlage
VIVAX Arbeit der Klimaanlage Grundlegende Arbeit AUTO/COOL/DRY/HEAT AUTO mod Wenn Sie die Klimaanlage auf den AUTO‐Modus einstellen, wird der Modus für Kühlung, Heizung oder Belüftung abhängig von der eingestellten Temperatur und Raumtemperatur automatisch ausgewählt. Die Klimaanlage reguliert die Raumtemperatur automatisch abhängig von der eingestellten Temperatur. Wenn der AUTO‐Modus Ihren Anforderungen nicht entspricht, können Sie die Temperatur auch manuell einstellen. ... -
Seite 15: Andere Eigenschaften
VIVAX DRY mod In diesem MOD die Klima Anlage schaltet wechselweise Kühlung‐ und Ventilation ein und auf diese Weise reguliert die Temperatur und Luftttrocknen. Ventilator des Innengeräts ist auf minimale Geschwindigkeit eingestellt. HEATING mod Die Klimaanlage arbeitet nach dem Prinzip einer Wärmepumpe, so das sie von Ausen die Wärme nimmt, und führt die Wärme auf Verdampfer des ... -
Seite 16: Luftfilter-Erinnerungen (Einige Geräte) Luftfilterreinigungs-Erinnerung
VIVAX HINWEIS: Wenn das Raumlicht eingeschaltet ist, bleiben der LED‐Bildschirm Licht eingeschaltet. Wenn die Raumbeleuchtung dunkel ist, können Sie den LED‐ Bildschirm durch Drücken der LED‐Taste auf der Fernbedienung ein‐ und ausschalten. Drahtlose Steuerung (einige Geräte) Die drahtlose Steuerung ermöglicht Ihnen die Steuerung Ihrer Klimaanlage über Ihr Mobiltelefon und eine drahtlose Verbindung. Für den Zugriff auf das USB‐Gerät, den Austausch, die Wartung müssen von professionellem Personal durchgeführt werden. ... -
Seite 17: Pflege Und Instandhaltung
VIVAX Mute Drücken Sie die LED auf der Fernbedienung, um die LED‐Anzeige des Innengeräts auszuschalten und den Piepton auszuschalten. Dies trägt zu einem komfortablen und leisen Betrieb des Geräts bei. HINWEISE FÜR INSTALLATIONEN Die Abbildungen in diesem Handbuch dienen der Erläuterung. Die tatsächliche Form Ihres Innengerätes kann etwas anders aussehen. Die tatsächliche Form ist maßgebend. 3. Pflege und Instandhaltung Reinigung des Innengerätes VOR DER REINIGUNG ODER WARTUNG SCHALTEN SIE IHRE KLIMAANLAGE VOR DER REINIGUNG ODER WARTUNG IMMER AUS UND UNTERBRECHEN SIE DIE STROMZUFUHR. ... -
Seite 18: Luftfilter Reinigen
VIVAX Luftfilter reinigen Eine verstopfte Klimaanlage kann die Kühleffizienz Ihres Gerätes reduzieren und auch schlecht für Ihre Gesundheit sein. Achten Sie darauf, den Filter alle zwei Wochen zu reinigen. Heben Sie die Frontplatte des Innengerätes an. Drücken Sie zuerst auf die Lasche am Ende des Filters, um die Schnalle zu lösen, heben Sie sie an und ziehen Sie sie dann zu sich heran. Ziehen Sie nun den Filter heraus. Wenn Ihr Filter einen kleinen Lufterfrischungsfilter ... - Seite 19 VIVAX ACHTUNG Berühren Sie nach dem Ausschalten des Geräts mindestens 10 Minuten lang nicht den Lufterfrischungsfilter (Plasma). Plasmafilter (optional) Öffnen Sie die Frontplatte und entfernen Sie den Plasmafilter wie in den Pfeilen gezeigt. Staubfilter (optional) Lösen Sie den Haken wie durch den Pfeil angegeben und ziehen Sie den Filter heraus. Reinigen Sie den Filter mit einem Staubsauger. ACHTUNG • Vor dem Filterwechsel oder der Reinigung ist das Gerät auszuschalten und die Stromzufuhr zu unterbrechen.
-
Seite 20: Luftfilterwechsel-Erinnerung
VIVAX Luftfilter Erinnerungen (Optional) Luftfilter Reinigungserinnerung Nach 240 Betriebsstunden blinkt das Anzeigefenster des Innengerätes "CL". Dies ist eine Erinnerung an die Reinigung Ihres Filters. Nach 15 Sekunden kehrt das Gerät zu seiner vorherigen Anzeige zurück. Um die Erinnerung zurückzusetzen, drücken Sie die LED‐Taste auf Ihrer Fernbedienung 4 Mal oder drücken Sie die MANUAL CONTROL‐Taste 3 Mal. Wenn Sie die Erinnerung nicht . zurücksetzen, blinkt die Anzeige "CL" beim Neustart des Gerätes wieder Luftfilterwechsel‐Erinnerung Nach 2.880 Betriebsstunden blinkt das Anzeigefenster der Inneneinheit "nF". Dies ist eine Erinnerung an den Austausch Ihres Filters. Nach 15 Sekunden wird das Gerät kehrt zu seiner vorherigen Anzeige zurück. Um die Erinnerung zurückzusetzen, drücken Sie die LED‐Taste auf Ihrer Fernbedienung 4 Mal oder drücken Sie die MANUAL CONTROL‐Taste 3 Mal. Wenn Sie die Erinnerung nicht zurücksetzen, blinkt die Anzeige "nF" beim Neustart des Gerätes wieder. ACHTUNG • Jede Wartung und Reinigung des Außengerätes sollte von einem autorisierten Händler oder einem lizenzierten Servicedienstleister durchgeführt werden. -
Seite 21: Wartung - Vorsaison-Inspektion
VIVAX Beim Gerät Schalten Sie die Funktion Entfernen Sie die Batterien aus der "FAN" aus und trennen Sie das Gerät Fernbedienung vom Stromnetz Wartung ‐ Vorsaison‐Inspektion Nach langen Perioden der Nichtbenutzung oder vor Perioden häufiger Benutzung sollten Sie Folgendes tun: Überprüfen Sie alle Verbindungskabel Reinigen Sie alle Filter Auf Undichtigkeiten prüfen Ersetzen Sie die Batterien Stellen Sie sicher, dass nichts alle Luftein‐ und ‐auslässe blockiert ... - Seite 22 VIVAX 4.Fehlerbehebung SICHERHEITSVORSICHTSMASSNAHMEN Wenn eine der folgenden Bedingungen eintritt, schalten Sie Ihr Gerät sofort aus! Das Netzkabel ist beschädigt oder ungewöhnlich warm Du riechst einen brennenden Geruch Das Gerät gibt laute oder anormale Geräusche ab Eine Netzsicherung brennt durch oder der Leistungsschalter löst häufig aus Wasser oder andere Gegenstände fallen in das Gerät oder aus dem Gerät VERSUCHEN SIE NICHT, DIESE SELBST ZU REPARIEREN! WENDEN SIE SICH SOFORT AN EINEN AUTORISIERTEN SERVICEANBIETER! Häufige Schwierigkeiten Die folgenden Probleme sind keine Fehlfunktion und erfordern in den meisten Situationen keine Reparaturen. Schwierigkeit Mögliche Ursachen Gerät schaltet Das Gerät verfügt über eine 3‐Minuten‐ sich nicht ein, Schutzfunktion, die eine Überlastung des Gerätes wenn die verhindert. Das Gerät kann nicht innerhalb von drei ON/OFF‐Taste ...
- Seite 23 VIVAX Das Innengerät In feuchten Regionen kann ein großer gibt weißen Temperaturunterschied zwischen der Raumluft und Nebel ab der klimatisierten Luft weißen Nebel verursachen. Sowohl die Innen‐ als auch Wenn das Gerät nach dem Abtauen wieder im die Außengeräte HEAT‐Modus anläuft, kann durch die beim Abtauen geben weißen entstehende Feuchtigkeit weißer Nebel austreten. Nebel ab Ein rauschendes Luftgeräusch kann auftreten, wenn die Jalousie ihre Position zurücksetzt. Das Innengerät Nach dem Betrieb des Gerätes im HEAT‐Modus kann macht Geräusche ein Quietschgeräusch durch Ausdehnung und Zusammenziehen der Kunststoffteile des Gerätes auftreten. Leises Zischgeräusch während des Betriebs: Dies ist normal und wird durch das Kältemittelgas verursacht, das sowohl durch Innen‐ als auch durch Außengeräte strömt. Leises Zischgeräusch, wenn das System startet, Sowohl das gerade aufgehört hat zu laufen oder gerade auftaut: Innengerät als auch Dieses Geräusch ist normal und wird durch das das Außengerät Anhalten oder die Richtungsänderung des machen Geräusche Kältemittelgases verursacht. Quietschgeräusch: Normale Ausdehnung und Kontraktion von Kunststoff‐ und Metallteilen, die durch Temperaturänderungen während des Betriebs ...
- Seite 24 VIVAX Das Gerät kann Gerüche aus der Umgebung (z.B. Möbel, Kochen, Zigaretten usw.) absorbieren, die Das Gerät gibt einen während des Betriebs freigesetzt werden. schlechten Geruch ab Die Filter des Gerätes sind verschimmelt und sollten gereinigt werden. Der Lüfter des Während des Betriebs wird die Lüfterdrehzahl Außengerätes gesteuert, um den Produktbetrieb zu optimieren. arbeitet nicht Interferenzen von Mobilfunkmasten und entfernten Boostern können zu Fehlfunktionen des Geräts Der Betrieb ist führen. unregelmäßig, Versuchen Sie in diesem Fall Folgendes: unvorhersehbar ‐ Unterbrechen Sie die Stromzufuhr und schließen Sie oder das Gerät das Gerät wieder an. reagiert nicht auf ‐ Drücken Sie die Taste ON/OFF auf der den Betrieb. Fernbedienung, um den Betrieb wieder aufzunehmen. HINWEIS: Wenn das Problem weiterhin besteht, wenden Sie sich an einen lokalen Händler oder an den nächstgelegenen Kundendienst. Geben Sie eine detaillierte Beschreibung der Fehlfunktion des Geräts sowie Ihre Modellnummer an. ...
- Seite 25 VIVAX Fehlerbehebung Wenn Probleme auftreten, überprüfen Sie bitte die folgenden Punkte, bevor Sie sich an eine Reparaturfirma wenden. Problem Mögliche Ursachen Lösung Die Temperature‐ instellung kann höher als Verringern Sie die die Raumtemperatur Temperatureinstellung sein. Der Wärmetauscher am Den betroffenen Innen‐ oder Außengerät Wärmetauscher reinigen ist verschmutzt Entfernen Sie den Filter und Der Luftfilter ist dreckig reinigen Sie ihn gemäß den Anweisungen Der Lufteinlass oder ‐ Schalten Sie das Gerät aus, auslass eines der beiden entfernen Sie das Hindernis Geräte ist blockiert. und schalten Sie es wieder ein. Vergewissern Sie sich, dass alle ...
- Seite 26 VIVAX Problem Mögliche Ursachen Lösung Warten Sie auf die Leistungsfehler Wiederherstellung der Stromversorgung Das Gerät ist Schalten Sie das Gerät ein Die Sicherung ist Die Sicherung austauschen Das Gerät Die Batterien der funktioniert Fernbedienung sind Batterien ersetzen nicht leer. Der 3‐Minuten‐Schutz Warten Sie drei Minuten des Geräts wurde nach dem Neustart des aktiviert. Gerätes Timer ist aktiviert Timer ausschalten...
- Seite 27 VIVAX Das Gerät kann den Betrieb einstellen oder Kontrollleuchten sicher weiterlaufen. Wenn die Anzeigelampen blinken weiter weiterhin blinken oder Fehlercodes erscheinen, warten Sie etwa 10 Minuten. Das Problem kann Der Fehlercode sich von selbst lösen. erscheint in der Wenn nicht, trennen Sie das Gerät von der Fensteranzeige des Stromversorgung und schließen Sie es dann Innengerätes: wieder an. Schalten Sie das Gerät ein. Wenn das • E0, E1, E2… Problem weiterhin besteht, trennen Sie den • P1, P2, P3… Strom und wenden Sie sich an den • F1, F2, F3… nächstgelegenen Kundendienst. HINWEIS: Wenn Ihr Problem nach Durchführung der oben genannten Prüfungen und Diagnosen weiterhin besteht, ...
-
Seite 28: Eu-Verklaring Van Conformiteit
VIVAX Die Entsorgung von Altbatterien Überprüfen Sie die lokalen Vorschriften für die Entsorgung von Altbatterien oder rufen Sie Ihren Kundendienst vor Ort, um Anweisungen zur Entsorgung von alten und gebrauchten Batterien zu erhalten. Die Batterien in diesem Produkt sollte nicht mit dem Hausmüll entsorgt werden. Achten Sie darauf, alte Batterien an besonderen Orten für die Entsorgung von gebrauchten Batterien zu entsorgen, die in allen Einzelhandelsgeschäften zu finden sind, wo man Batterien kaufen Dieses Gerät enthält Kältemittel und andere potentiell gefährliche ... - Seite 29 VIVAX ...
- Seite 30 VIVAX KLIMAGERÄT FERNBEDIENUNG Spezifikationen können ohne vorherige Ankündigung geändert werden. Rücksprache mit der Handelsvertretung oder dem Hersteller Vielen Dank für den Kauf unserer Klimaanlage. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie Ihr Klimagerät benutzen.
-
Seite 31: Inhaltsverzeichnis
VIVAX INHALT Fernbedienung Spezifikationen. Bedienungsknöpfe Anzeige auf LCD Wie man die Knöpfe verwendet Auto-Bedienung. ühlen/Heizen//Ventilatorbedienung. Entfeuchtungsbetrieb Einstellung der Luftstromrichtung. Timer Bedienung. Handhabung der Fernbedienung HINWEIS: Das Design der Knöpfe basiert auf einem typischen Modell und kann sich leicht von dem von Ihnen gekauften unterscheiden, wobei die tatsächliche Form Vorrang hat. -
Seite 32: Fernbedienung Spezifikationen
VIVAX Fernbedienung Spezifikationen Modell RG36A11/BGEF Bemessungsspannung 3.0V(Trockene Batterien R03/LR03 2) Signal-Empfangsbereich Umgebung -5 C• 60C Leistungsmerkmal 1. Betriebsart: AUTO, KÜHLEN, TROCKEN, HEIZEN und VENTILATOR. 2. Timer‐Einstellfunktion in 24 Stunden. Einstellbereich der Innentemperatur : 17°C~30°C. 4. Volle Funktion der (Flüssigkristallanzeige). HINWEIS: D as Design der Schaltflächen kann sich je nach ... -
Seite 33: Bedienungsknöpfe
VIVAX Funktionsknöpfe 1. ON/OFF Knopf Der Betrieb startet, wenn diese Taste gedrückt wird und stoppt, wenn diese Taste erneut gedrückt wird. 2. MODE Knopf Jedes Mal, wenn die Taste gedrückt wird, wird die Betriebsart in der folgenden Reihenfolge ausgewählt: HINWEIS: Bitte wählen Sie nicht den HEAT‐ Modus, wenn die von Ihnen gekaufte Maschine nur mit Kühlung arbeitet. Der ... - Seite 34 VIVAX 6. TURBO/SELF CLEAN Knopf: TURBO‐Funktion aktivieren/deaktivieren. Wenn die Taste länger als 2 Sekunden gedrückt wird, wird die Funktion ' SELF CLEAN ' aktiviert, wenn sie erneut länger als 2 Sekunden gedrückt wird, um sie zu deaktivieren. 7. RESET Knopf: Wenn Sie die versenkte RESET‐Taste drücken, werden alle aktuellen Einstellungen gelöscht und die Steuerung kehrt zu ursprünglichen Einstellungen zurück. 8. UP Knopf ( + ) Drücken ...
- Seite 35 VIVAX FAN SPEED Knopf Dient zur Auswahl der Lüfterdrehzahl in vier Stufen: TIMER ON Knopf Drücken Sie diese Taste, um die automatische Einschaltzeit zu starten. Mit jedem Drücken wird die automatische Zeiteinstellung in Schritten von 30 Minuten erhöht. Wenn die Einstellzeit 10H anzeigt, wird die automatische Zeiteinstellung bei jedem Drücken in Schritten von 60 Minuten erhöht. Um die Zeitautomatik abzubrechen, ...
-
Seite 36: Anzeige Auf Lcd
VIVAX Anzeigen auf LCD Anzeige der Übertragung Diese Übertragungsanzeige leuchtet, wenn die Fernbedienung Signale an die Inneneinheit überträgt. Modus‐Anzeige Zeigt die aktuelle Betriebsart an. Einschließlich auto ( ), cool ( ), dry( ), heat( ) (Nicht anwendbar auf Modelle, die nur kühlen), fan ( ) und zurück zu auto( ). Temp./Timer Bildschirm ... -
Seite 37: Wie Man Die Knöpfe Verwendet
VIVAX Wie verwendet man die Knöpfe? Auto‐Bedienung Vergewissern Sie sich, dass das Gerät angeschlossen und die Stromversorgung verfügbar ist. Die Anzeige OPERATION auf dem Anzeigefeld der Inneneinheit beginnt zu blinken. 1. Drücken Sie die Taste MODE, um Auto zu wählen. Drücken Sie die UP/DOWN‐Taste, um die gewünschte Temperatur einzustellen. Die Temperatur kann in einem Bereich von 17°C~30°C in 10C‐Schritten eingestellt werden. Drücken Sie die ON/OFF‐Taste, um die Klimaanlage zu starten. HINWEIS 1. Im Auto‐Modus kann das Klimagerät logischerweise den Modus von Kühlen, Lüfter und Heizen wählen, indem es die Differenz zwischen der tatsächlichen Raumtemperatur ... -
Seite 38: Entfeuchtungsbetrieb
VIVAX Entfeuchtungsbetrieb Vergewissern Sie sich, dass das Gerät angeschlossen und die Stromversorgung verfügbar ist. Die Anzeige OPERATION auf dem Anzeigefeld der Inneneinheit beginnt zu blinken. 1. Drücken Sie die Taste MODE, um den Modus TROCKEN zu wählen. 2. Drücken Sie die UP/DOWN‐Tasten, um die gewünschte Temperatur einzustellen. Temperatur kann in einem Bereich von 17°C~30°C in 1°C‐Schritten eingestellt werden. 3. Drücken Sie die ON/OFF‐Taste, um die Klimaanlage ... -
Seite 39: Timer Bedienung
VIVAX Timer Bedienung Durch Drücken der TIMER ON‐Taste kann die automatische Einschaltzeit des Gerätes eingestellt werden. Drücken Sie die TIMER OFF‐Taste, um die automatische Abschaltzeit des Geräts einzustellen. So stellen Sie die Auto‐on‐Zeit ein 1. Drücken Sie die TIMER ON‐Taste. Die Fernbedienung zeigt TIMER ON an, die letzte Auto‐on‐Einstellzeit und das Signal "h" wird auf dem LCD‐Display angezeigt. ... -
Seite 40: Beispiel Für Die Timer-Einstellung
VIVAX ACHTUNG • Die von der Fernbedienung eingestellte effektive Betriebszeit für die Timerfunktion ist auf folgende Einstellungen begrenzt: 0.5, 1.0, 1.5, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 11, 12, 13, 14, 15,16,17, 18, 19, 20, 21, 22, 23 and 24h. Beispiel für die Timer‐Einstellung TIMER ON (Auto‐on Bedienung) Die Funktion TIMER ON ist nützlich, wenn Sie möchten, dass sich das Gerät automatisch einschaltet, bevor Sie ... - Seite 41 VIVAX KOMBINIERTER TIMER (Gleichzeitige Einstellung von ON‐ und OFF‐Timer) TIMER AUS ‐ TIMER EIN (Ein ‐ Stopp ‐ Betrieb starten) Diese Funktion ist nützlich, wenn Sie die Klimaanlage nach dem Schlafengehen stoppen und morgens beim Aufwachen oder bei der Rückkehr nach Hause wieder Start starten möchten. Halt Beispiel: Um die Klimaanlage 2 Stunden nach der Einstellung zu ...
-
Seite 42: Sleep/Fresh Funktion
VIVAX SLEEP/FRESH Funktion Drücken Sie diese Taste, um die SLEEP‐Funktion auszulösen. Und wenn Sie diese Taste länger als 2 Sekunden gedrückt halten, wird die FRESH‐Funktion ausgelöst. Die Sleep‐Funktion kann die angenehmste Temperatur beibehalten und Energie sparen. Diese Funktion ist nur im COOL‐, HEAT‐ oder AUTO‐Modus verfügbar. Für Einzelheiten siehe "Sleep‐Betrieb" in ''BENUTZER,HANDBUCH". Wenn die FRESH‐Funktion aktiviert wird, wird der Ionisator/Plasma‐Staubabscheider (je nach Modell) ... -
Seite 43: Umgang Mit Der Fernbedienung
VIVAX Umgang mit der Fernbedienung Standort der Fernbedienung. Verwenden Sie die Fernbedienung in einem Abstand von 8 Metern zum Gerät und richten Sie sie auf den Empfänger. Der Empfang wird durch einen Piepton bestätigt. Die Klimaanlage funktioniert nicht, wenn Vorhänge, Türen oder andere Materialien die Signale von der Fernbedienung zum Innengerät blockieren. Achten Sie darauf, dass keine Flüssigkeit in die Fernbedienung gelangt. Setzen Sie die Fernbedienung ... -
Seite 44: Verwendung Des Fernbedienungshalters (Optional)
VIVAX HINWEIS: Wenn die Batterien entfernt werden, löscht die Fernbedienung die gesamte Programmierung. Nach dem Einlegen neuer Batterien muss die Fernbedienung neu programmiert werden. ACHTUNG Mischen Sie nicht alte und neue Batterien oder Batterien unterschiedlichen Typs. Lassen Sie die Batterien nicht in der Fernbedienung, wenn sie 2 oder 3 Monate lang nicht benutzt werden. Entsorgen Sie die Batterien nicht als unsortierten Siedlungsabfall. Die getrennte Sammlung solcher Abfälle zur Sonderbehandlung ist notwendig. - Seite 45 VIVAX...
- Seite 46 VIVAX...
-
Seite 47: Product Fiche
PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax ACP-09CH25AERI R32 English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST... - Seite 48 PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax ACP-12CH35AERI R32 English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST...
- Seite 49 PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax ACP-18CH50AERI R32 English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST...
- Seite 50 PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax ACP-24CH70AERI R32 English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST...
- Seite 51 Deutsch Français Italiano SCHEDA TECNICA DEL Produktdatenblatt Fiche produit PRODOTTO Name des Lieferanten Nom du fournisseur Marchio Modellkennung Référence du modèle Modello Livelli di potenza acustica interna ed Niveaux de puissance acoustique Schallleistungspegel in Innenräumen esterna di raffreddamento / intérieur et extérieur riscaldamento (dB) Bezeichnung und Treibhauspote‐nzial Nom de réchauffement planétaire Tipologia refrigerante * des verwendeten Kältemittels* GWP («potenziale di riscaldamento Kältemittel GWP* Potentiel de réchauffement planétaire globale) * KüHLTRIEB REFROIDISSEMENT RAFFREDDAMENTO SEER SEER SEER Energieeffizienzklasse Classe d'efficacité énergétique Classe di efficienza energetica Consumo energetico annuo indicativo Consommation annuelle d'électricité Jahresstromverbrauch QCE (kWh/a) ** (kWh/a) ** indicative QCE (kWh/a) ** Carico tecnico P (kW)
