Vivax V-Design ACP-12CH35AEVI Montage- Und Betriebsanleitung Seite 35

Außengerät
4
8

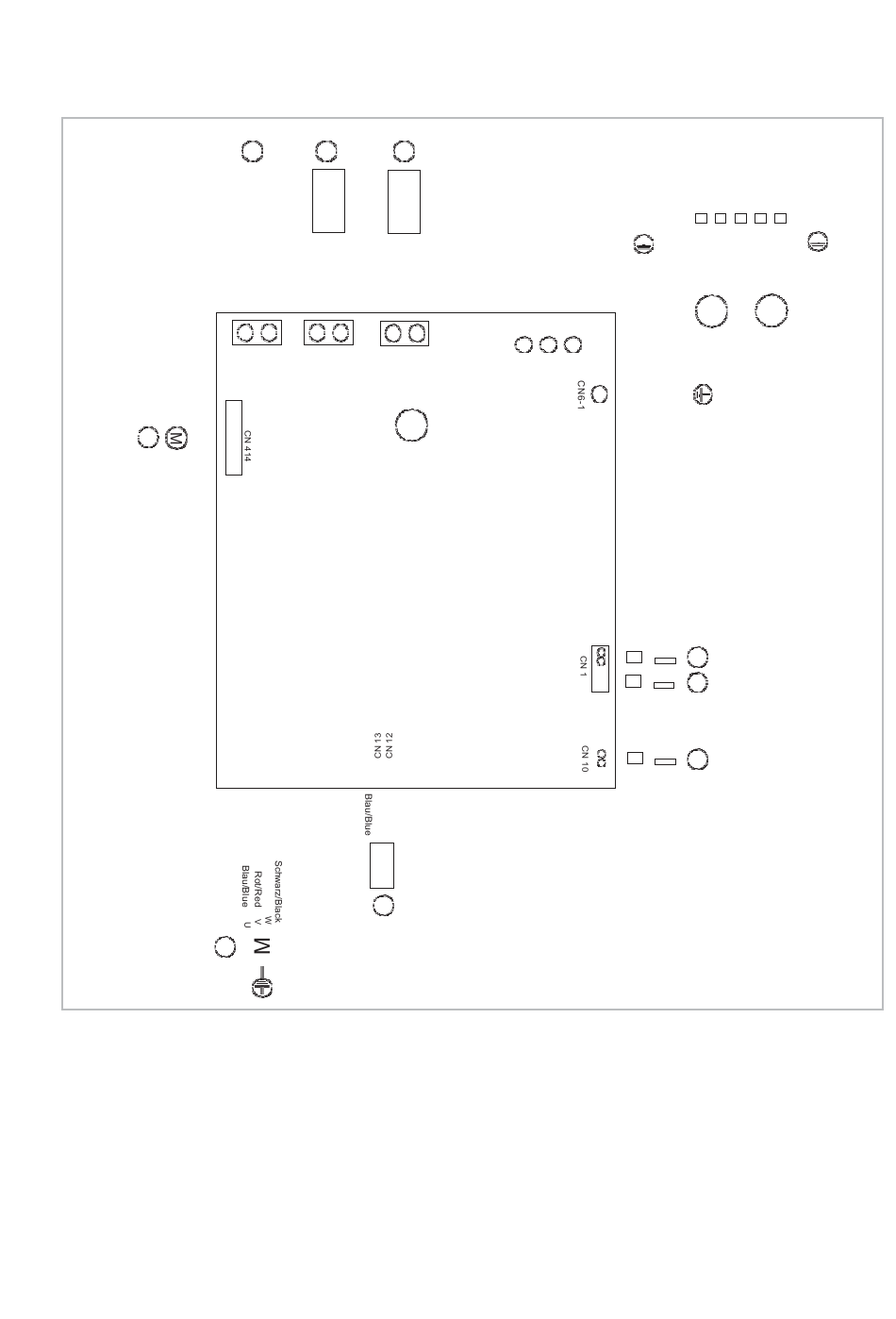

Elektrisches Schaltschema
A: Steuerplatine
B: Netzzuleitung
C: Steuerleitung zum Innengerät
1: Kondensatwannenheizung
2: Kurbelwannenheizung
3: Umkehrventil
4: Verflüssiger / DC Ventilator
1 2 3
CN 5 CN 16
CN 60
A
RY 1
V U W
9
Schwarz/
Black
Rot/
Red
CN 8 CN 7 CN 2
L-OUT
5: Temperatursensor Lufteintritt Verflüssiger T4
6: Temperatursensor Heißgasleitung
Kompressor T5
7: Temperatursensor Verflüssiger Austritt T3
8: Kompressor
9: Transformator
Yellow/
Gelb
Blau/
Rot/ Blue
Red
W 1(L) 2(N) S
L N
C B
Yellow and Green/
Gelb und Grün
5
6
7
