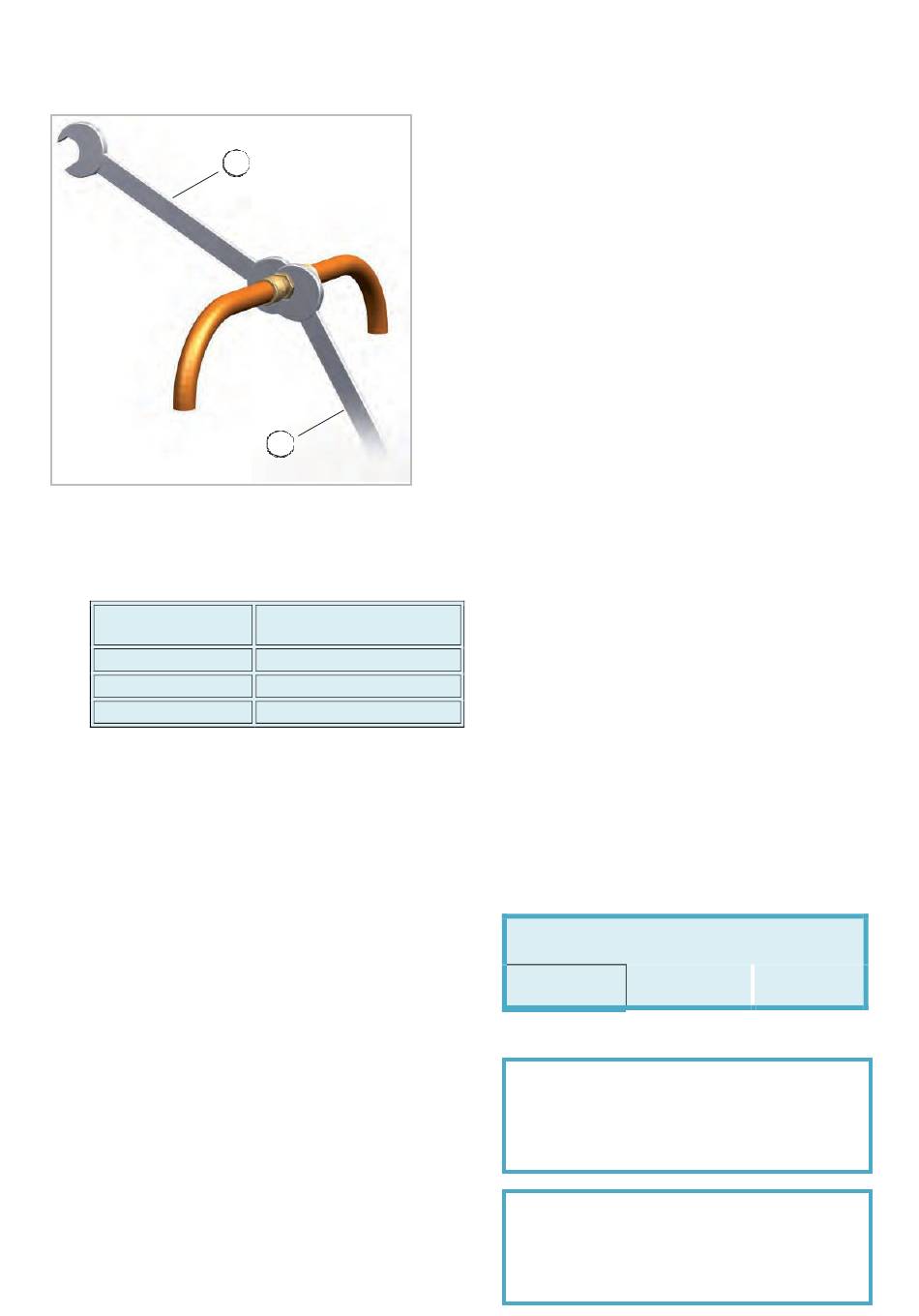

Abb. 40: Verschraubungen anziehen
1: Festziehen mit dem ersten Maulschlüssel
2: Gegenhalten mit dem zweiten Maulschlüssel
Rohrdimension in
Zoll
1/4"
3/8"
1/2"
Dichtigkeitskontrolle
Sind alle Verbindungen hergestellt, wird die Mano-
meterstation wie folgt an den entsprechenden
Schraderventilanschlüssen angeschlossen, sofern
vorhanden:
rot = kleines Ventil = Hochdruck
blau = großes Ventil = Saugdruck
Nach erfolgtem Anschluss wird die Dichtigkeitsprü-
fung mit getrocknetem Stickstoff durchgeführt.
Zur Dichtigkeitskontrolle werden die hergestellten
Verbindungen mit Lecksuchspray besprüht. Sind
Blasen sichtbar, ist die Verbindung nicht korrekt
ausgeführt. Ziehen Sie dann die Verschraubung
fester an oder erstellen Sie ggf. eine neue
Bördelung.
Nach erfolgreicher Dichtigkeitsprüfung wird der
Überdruck aus den Kältemittelleitungen entfernt
und eine Vakuumpumpe mit einem absoluten End-
partialdruck von min. 10 mbar in Betrieb gesetzt,
um einen luftleeren Raum in den Leitungen zu
schaffen. Zusätzlich wird so vorhandene Feuchtig-
keit aus den Leitungen entfernt.
2
Anzugsdrehmoment in
Nm
15-20
33-40
50-60
Zusätzliche Hinweise zum
Anschluss der Kältemittellei-
tungen
Bei der Kombination des Außenteiles mit einigen
Innengeräten kann der Anschluss der
Kältemittelleitungen differieren. Montieren Sie die im
Lieferumfang des Innengerätes befindlichen Reduzier-
bzw. Erweiterungsverschraubungen an das Innengerät.
Ist die einfache Länge der Verbindungsleitung länger als
5 m, so ist bei der Erstinbetriebnahme der Anlage
Kältemittel hinzuzufügen (siehe Kapitel„Kältemittel
hinzufügen").
Kältemittel hinzufügen
Die Geräte besitzen eine Kältemittelgrundfüllung.
Darüber hinaus sind bei Kältemittelleitungslängen
von über 5 Metern einfacher Länge je Kreis eine
zusätzliche Füllmenge an Kältemittel, entspre-
chend der nachstehenden Tabelle, zu ergänzen:
Bis einschl.
0 g/m
VORSICHT!
Während des Umgangs mit Kältemittel ist ent-
sprechende Schutzkleidung zu tragen.
GEFAHR!
Das verwendete Kältemittel darf nur in flüssiger
Form aufgefüllt werden!
Ab 5m bis
5m
max. Länge
20 g/m
