6.2.4 Bedienung des Schaltgerätes

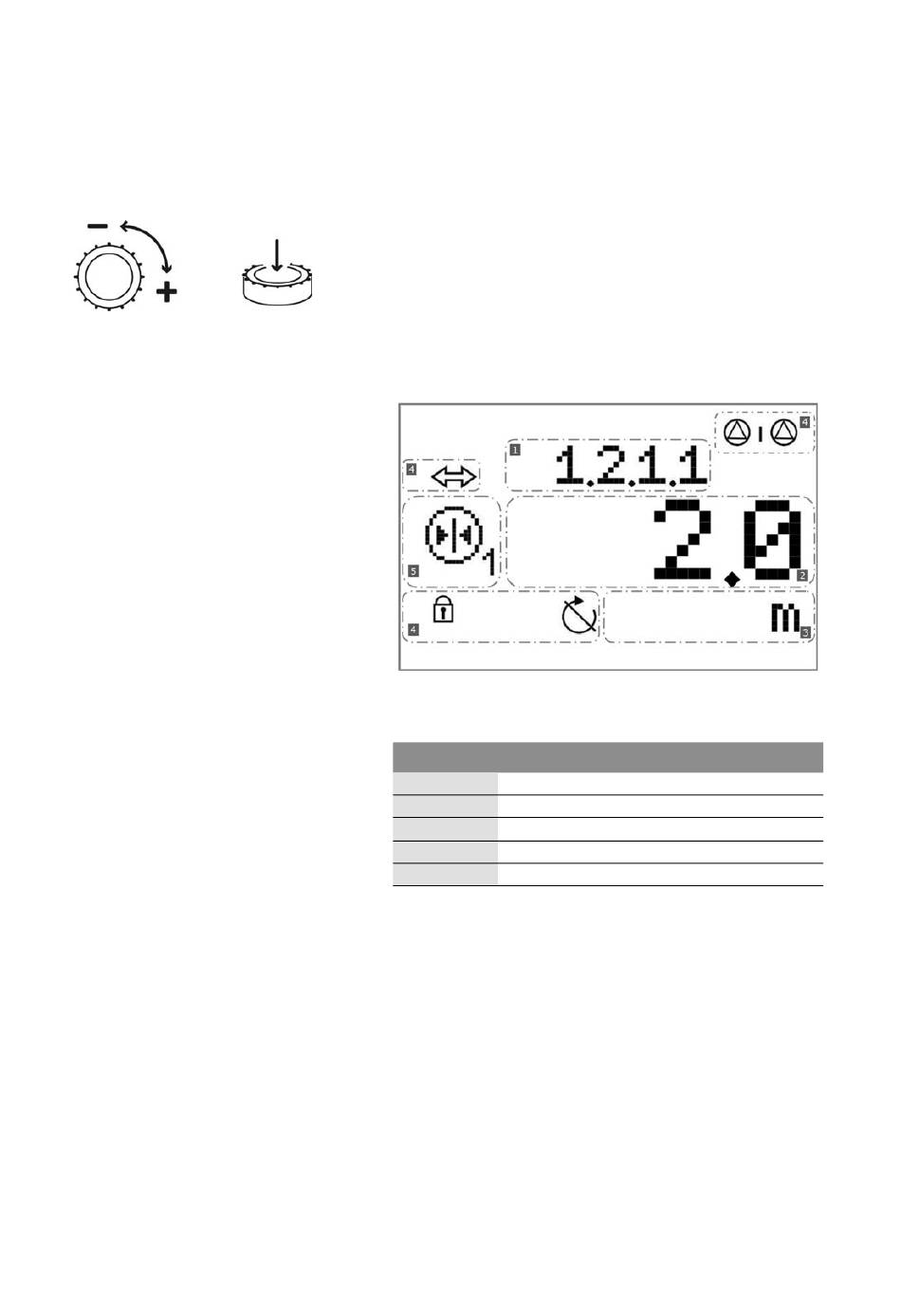

Fig. 11:Betätigen des Bedienknopfes
Einbau- und Betriebsanleitung Wilo-SC/SCe-HVAC
In der Ausführung SCe schützen sich die Motoren der Pumpen durch
in die Frequenzumrichter integrierte Mechanismen selbst. Die Fehler-
meldungen der Frequenzumrichter werden im Schaltgerät wie oben
beschrieben behandelt. Eine Quittierung nach Fehlerbeseitigung ist
nicht erforderlich.
Bedienelemente
• Hauptschalter Ein/Aus (abschließbar in Position „Aus")
• Das LCD-Display zeigt die Betriebszustände der Pumpen, des Reglers
und des Frequenzumrichters an. Mittels Bedienknopf erfolgt die
Menüauswahl und Parametereingabe. Zur Veränderung von Werten
bzw. zum Scrollen durch eine Menüebene ist der Knopf zu drehen,
zum Auswählen und Bestätigen ist er zu drücken (Fig. 11).
Die Darstellung von Informationen erfolgt auf dem Display nach fol-
gendem Muster (siehe Fig. 12):
Fig. 12: Displayaufbau
Elemente des Displays:
Position
Beschreibung
1
Menünummer
2
Wertanzeige
Einheitenanzeige
3
4
Standardsymbole
5
Grafische Symbole
Deutsch
13
