Wilo -Control SC-HVAC Einbau- Und Betriebsanleitung Seite 47

(2)

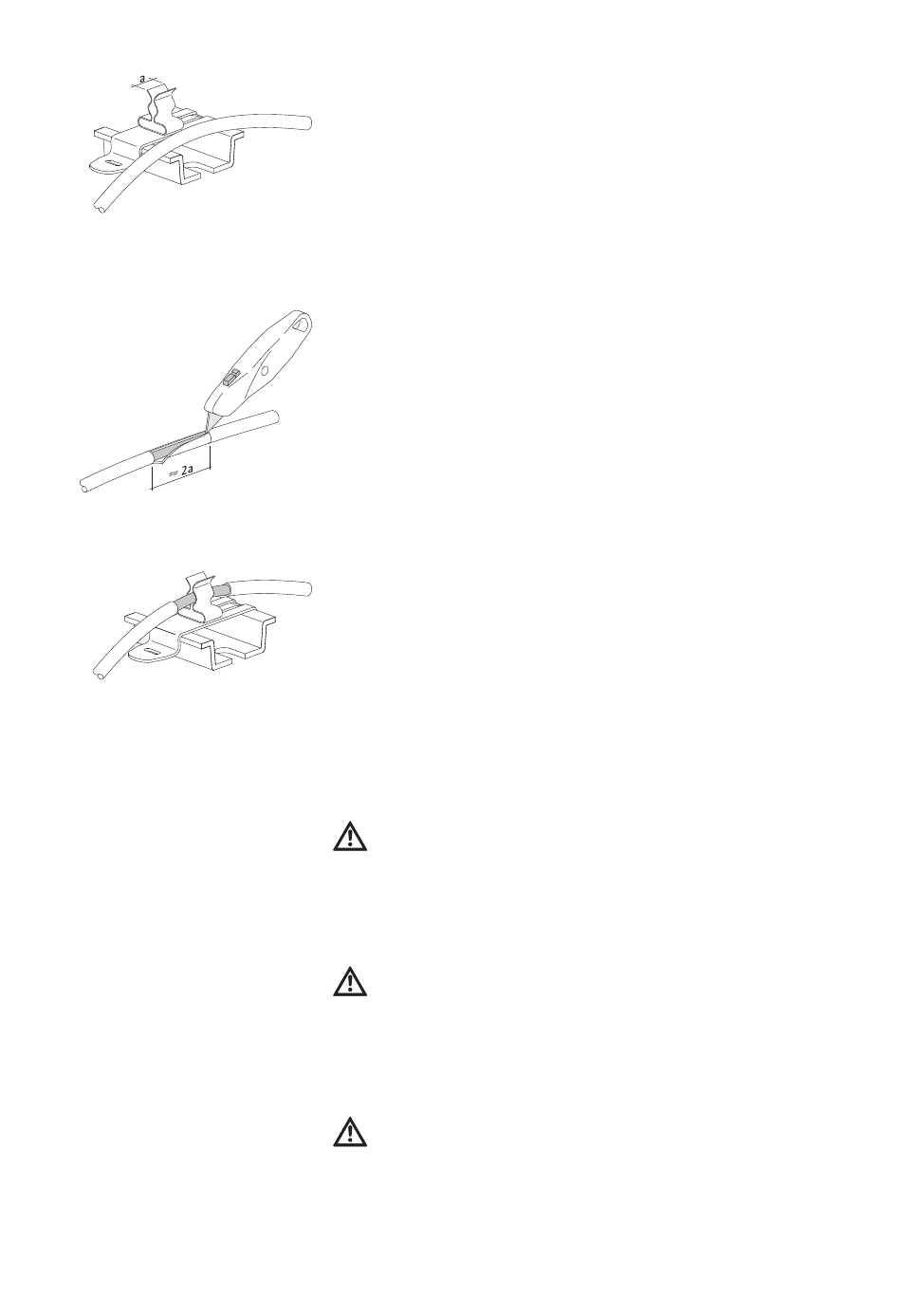

Fig. 18:
(3)
Fig. 19:
(4)
Fig. 20:
Anschluß Übertemperaturschutz/
Pumpenstörung
Anschluß Pumpensteuersignal (nur
Ausführung SCe)
Differenzdruck-/Druckgeber (Sen-
soren)
Temperaturfühler
Einbau- und Betriebsanleitung Wilo-SC/SCe-HVAC
Die Wicklungsschutzkontakte (WSK) bzw. Störmeldekontakte (Aus-
führung SCe) der Pumpen können an den Klemmen gemäß Schaltplan
angeschlossen werden.
VORSICHT! Gefahr von Sachschäden!
Gefahr der Beschädigung durch unsachgemäßen Anschluss.
• Keine Fremdspannung an den Klemmen anlegen!
Die analogen Steuersignale der Pumpen (0-10 V) können an den
Klemmen gemäß Schaltplan angeschlossen werden. Geschirmte Lei-
tungen verwenden – Schirm beidseitig auflegen.
VORSICHT! Gefahr von Sachschäden!
Gefahr der Beschädigung durch unsachgemäßen Anschluss.
• Keine Fremdspannung an den Klemmen anlegen!
Den Geber an den Klemmen gemäß Schaltplan anschließen.
Geschirmtes Kabel verwenden, einseitig Schirm im Schaltkasten auf-
legen.
VORSICHT! Gefahr von Sachschäden!
Gefahr der Beschädigung durch unsachgemäßen Anschluss.
• Keine Fremdspannung an den Klemmen anlegen!
Die Fühler an den Klemmen gemäß Schaltplan anschließen.
Jumperstellung entsprechend Sensortyp wählen (siehe Fig. 5).
Deutsch
39
