Bedienungsanleitung EMGZ491.ECAT

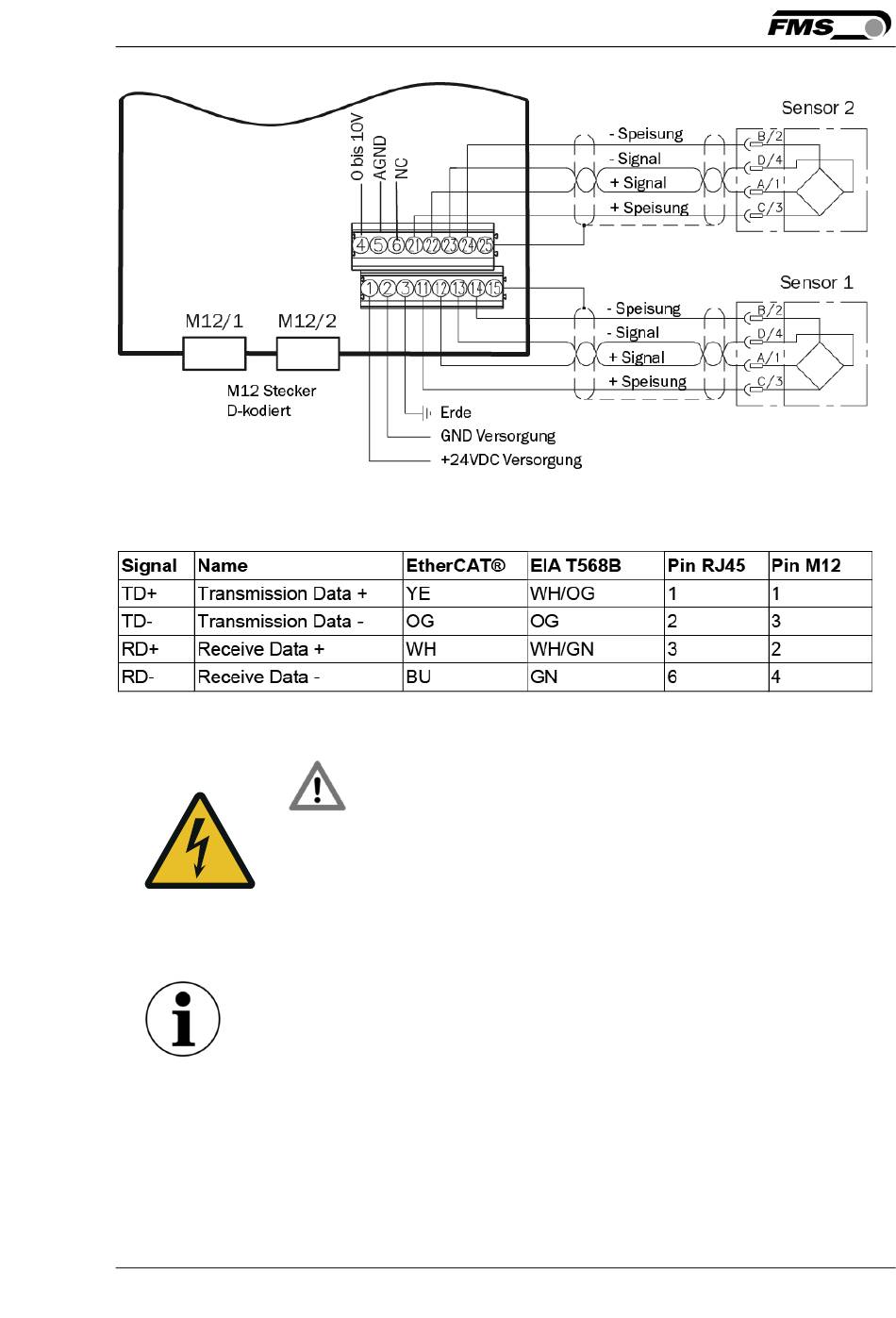

Abbildung 5: Elektrische Anschlüsse EMGZ491.W.ECAT
4.5.3 Ethernet Anschlüsse
Tabelle 1: Pin Belegung Ethernet Anschlüsse
Hinweis
Die Abschirmung darf nur auf der Seite Messverstärker
angeschlossen werden. Am Anschluss des Kraftaufnehmers muss
die Abschirmung offen gelassen werden.
05.10.2018
Warnung
Schlechte Erdung kann zu elektrischen Schlägen gegen Personen,
Störungen an der Gesamtanlage oder Beschädigung des
Messverstärkers führen! Es ist auf jeden Fall auf eine gute Erdung zu
achten.
