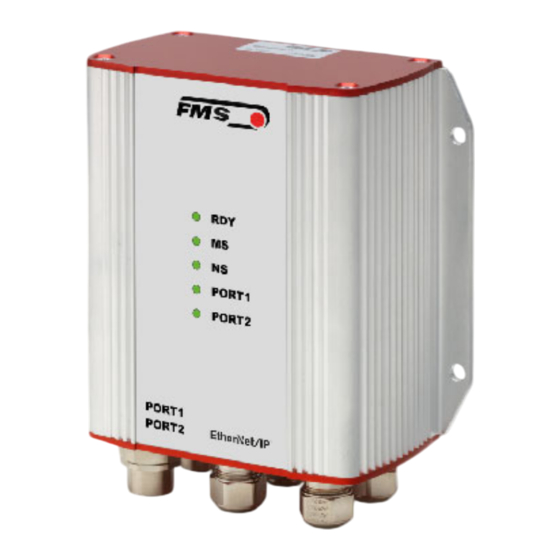

FMS EMGZ491.EIP Bedienungsanleitung

Einkanaliger messverstärker für ethernet/ip
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

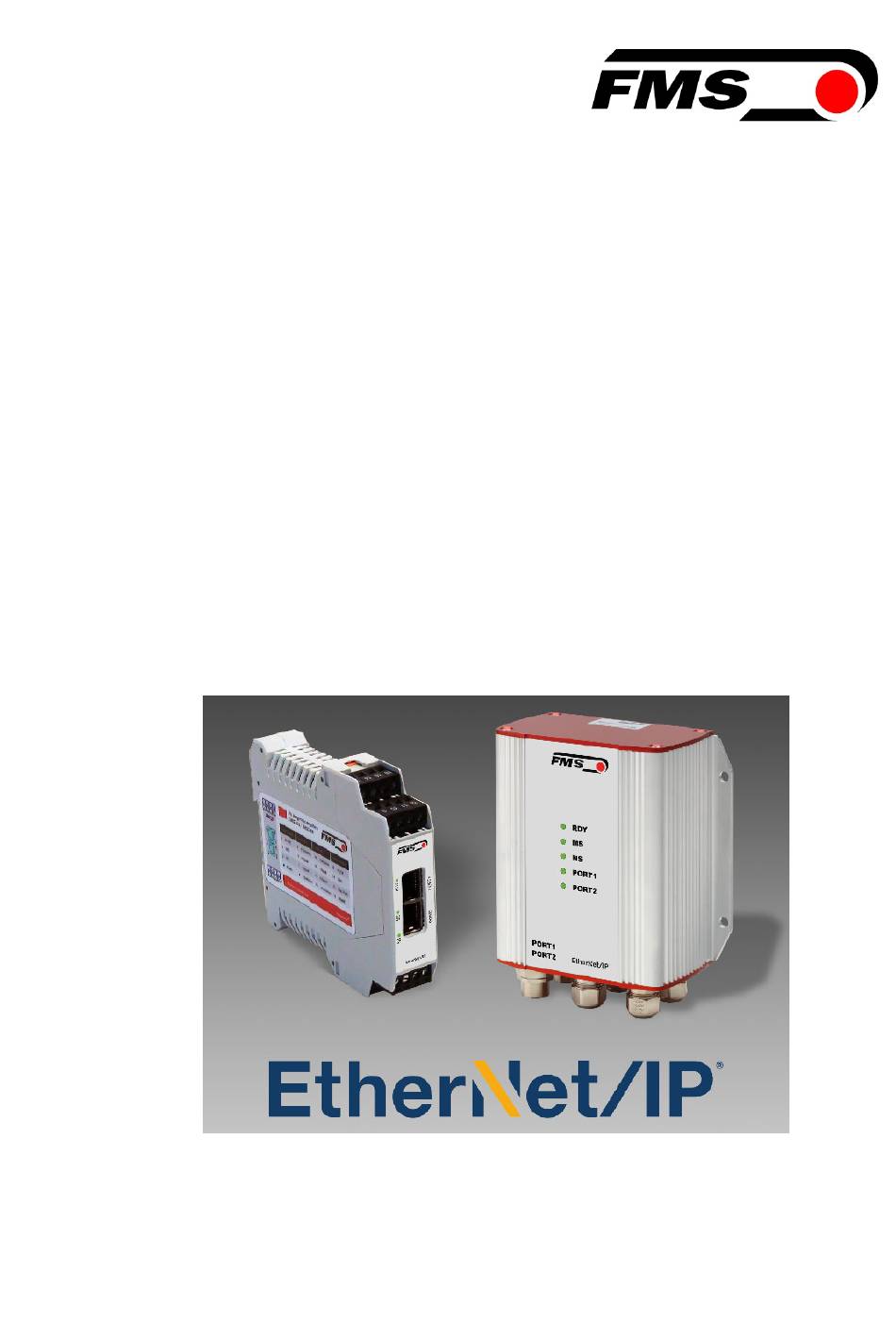

Bedienungsanleitung
EMGZ491.EIP
Einkanaliger Messverstärker für EtherNet/IP
EMGZ491.R.EIP zur Montage auf DIN-Schiene
EMGZ491.W.EIP für Wandmontage
Dokument Version
1.0
09/2019 NS
Firmware Version
V 2.0.0
EDS Datei
FMS_TensionAmpilfier_EMGZ491_EIP_V1_1.eds
This operating manual is also available in English.
Please contact your local representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für FMS EMGZ491.EIP

Inhaltszusammenfassung für FMS EMGZ491.EIP

  • Seite 1 EMGZ491.W.EIP für Wandmontage Dokument Version 09/2019 NS Firmware Version V 2.0.0 EDS Datei FMS_TensionAmpilfier_EMGZ491_EIP_V1_1.eds This operating manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung EMGZ491.EIP 1 Inhaltsverzeichnis INHALTSVERZEICHNIS ..........................2 SICHERHEITSHINWEISE ..........................4 Darstellung der Sicherheitshinweise ....................... 4 2.1.1 Gefährdung, die geringfügige oder mässige Verletzung zur Folge haben könnte ......4 2.1.2 Hinweis für die einwandfreie Funktion ....................4 Allgemeine Sicherheitshinweise ......................5 PRODUKTBESCHREIBUNG ..........................
  • Seite 3 Bedienungsanleitung EMGZ491.EIP ABMESSUNGEN ............................33 TECHNISCHE DATEN ..........................34 04.09.2019...

  • Seite 4: Sicherheitshinweise

    Bedienungsanleitung EMGZ491.EIP 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden.

  • Seite 5: Allgemeine Sicherheitshinweise

    Bedienungsanleitung EMGZ491.EIP 2.2 Allgemeine Sicherheitshinweise Die Funktion des Messverstärkers ist nur mit der vorgesehenen Anordnung der Komponenten zueinander gewährleistet. Andernfalls können schwere Funktionsstörungen auftreten. Beachten Sie daher die Montagehinweise auf den folgenden Seiten. Beachten Sie die örtlichen Installationsvorschriften. Unsachgemässe Behandlung des Elektronikmoduls kann zur Beschädigung der empfindlichen Elektronik führen!

  • Seite 6: Produktbeschreibung

    Form. Die gemessenen Kraftwerte stehen via EtherNet/IP und über einen analogen Spannungsausgang zur Verfügung. Die Messverstärker eignen sich für die Zugmessung mit allen FMS- Kraftaufnehmern. Dabei können 1 oder 2 Sensoren an das Gerät angeschlossen werden. Weiterhin kann über einen Webbrowser auf Geräteinformationen, Parameter oder Systemeinstellungen zugegriffen werden.

  • Seite 7: Kurzanleitung / Schnelleinstieg

    Bedienungsanleitung EMGZ491.EIP 4 Kurzanleitung / Schnelleinstieg Die Inbetriebnahme des EMGZ491.EIP Verstärkers beschränkt sich in dieser Bedienungsanleitung auf die Installationsprozedur, Offset-Kompensation und Kalibrierung des Systems. 4.1 Vorbereitungen für die Parametrierung Lesen Sie sorgfältig die Bedienungsanleitung des verwendeten Kraftaufnehmers Prüfen Sie Ihre Anforderungen an das System wie z.B.: o verwendete Masseinheiten im System o verwendete Ausgänge (0 bis 10V und Feldbus)

  • Seite 8: Montage Der Kraftaufnehmer

    Produkte. Die Montageanleitungen werden mit den Kraftaufnehmern mitgeliefert. 4.5 Elektrische Anschlüsse Es können ein oder zwei Kraftaufnehmer an den EMGZ491.EIP angeschlossen werden. Beim Einsatz von zwei Kraftaufnehmern, sind diese intern parallelgeschaltet. Die Verbindung zwischen Kraftaufnehmer und Verstärker wird mit einem 2x2x0.25mm [AWG 23] abgeschirmten, paarverseilten Kabel realisiert.

  • Seite 9: Emgz491.W.eip

    Bedienungsanleitung EMGZ491.EIP Zur einfacheren Montage lassen sich die Klemmenblöcke vom Gehäuse trennen Abbildung 3: Lösen der Klemmenblöcke: Vorsichtiges Aushebeln mit kleinem Schraubendreher 4.5.2 EMGZ491.W.EIP Um Zugang zur Platine zu erhalten müssen die 4 Schrauben der Abdeckung mit den PG Verschraubungen und dem M12 Stecker lösen. Sie können die Platine dann ca. 3 cm herausziehen und die Klemmenblöcke für den einfacheren Anschluss der Litzen lösen.

  • Seite 10: Ethernet Anschlüsse

    Bedienungsanleitung EMGZ491.EIP Abbildung 5: Elektrische Anschlüsse EMGZ491.W.EIP EMGZ491_EIP_BA_Manual.ai 4.5.3 Ethernet Anschlüsse Tabelle 1: Pin Belegung Ethernet Anschlüsse EMGZ491_EIP_BA_Manual.ai Warnung Schlechte Erdung kann zu elektrischen Schlägen gegen Personen, Störungen an der Gesamtanlage oder Beschädigung des Messverstärkers führen! Es ist auf jeden Fall auf eine gute Erdung zu achten.

  • Seite 11: Kalibrierung Des Messsystems

    Abbildung) und den tatsächlichen Gegebenheiten in der Maschine Rechnung trägt. Falls der Materialzug in der Maschine nicht mit dem Gewichtsverfahren nachgebildet werden kann (z.B. aus Platzgründen), kann die Verstärkung mit dem „FMS- Calculator“ berechnet werden. Dieses Tool kann von der FMS Homepage heruntergeladen werden.

  • Seite 12: Kalibrierung Durchführen

    Bedienungsanleitung EMGZ491.EIP 5.3 Kalibrierung durchführen Webinterface aktivieren (siehe 9) und Webseite „Offset/Calibration“ aufrufen (siehe 9.3). Erster Kraftaufnehmer anschliessen (siehe 4.5). Bei Belastung in Messrichtung muss das Messsignal positiv werden. Falls negativ, müssen die Signalleitungen des betreffenden Kraftaufnehmers am Klemmenblock getauscht werden (siehe 4.5).

  • Seite 13: Grenzwertverletzungen

    Bei der Kalibrierung über den Webbrowser ist diese Berechnung nicht notwendig. Diese Berechnungsart wird auch vom FMS Calculator verwendet. Somit ist es möglich, die im FMS Calculator berechnete Verstärkung direkt in den Parameter Gain zu übernehmen. Die Kalibrierung an der Anlage wird dadurch hinfällt. Die Kalibrierung an der Anlage ist jener mittels FMS Calculator aber vorzuziehen, weil sie ein genaueres Resultat der Verstärkung liefert.

  • Seite 14: Beschreibung Der Leds

    Rot, ein: schwerer Fehler Grün, ein: verbunden Grün, blinken: keine Verbindung Grün, rot, blinken: time-out Verbindung Rot, ein: doppelte IP EMGZ491.R EMGZ491.W Leuchtet grün, sobald die Spannungsversorgung angeschlossen und der Prozessor gestartet ist. Abbildung 7: Signal LEDs auf EMGZ491.EIP EMGZ491_EIP_BA_Manual.ai 04.09.2019...

  • Seite 15: Einbindung In Ethernet/Ip Netzwerk

    6.1 EtherNet/IP– Schnittstelle Es wird EtherNet/IP unterstützt. Das entsprechende Kommunikationsprofil wird vom Controller (Master) über die EDS Datei gewählt. Der EMGZ491.EIP überträgt den Istwert in Digit und das Status/Fehler Byte. Zusätzlich können Parameter wie Offset Istwert, Gain Istwert, Filter Istwert, Filter Analogausgang sowie Skalierung Analogausgang eingestellt werden.

  • Seite 16: Konfiguration

    Bedienungsanleitung EMGZ491.EIP 7 Konfiguration Die Konfiguration des EMGZ491.EIP kann entweder über das Webinterface oder über EtherNet/IP vorgenommen werden. Auf die Parameter „Tiefpassfilter aktiv“ und „Tiefpassfilter Analogausgang aktiv“ kann nicht über das Webinterface zugegriffen werden. 7.1 Beschreibung der Parameter Parameter Name...
  • Seite 17 Bedienungsanleitung EMGZ491.EIP Systemkraft Die Systemkraft gibt an, welche Messkraftkapazität in der Messwalze installiert ist. Z.B. wenn zwei 500N Kraftaufnehmer in der Walze installiert sind, müssen 1‘000N eingeben werden. Bei einseitiger Messung also bei Verwendung eines 500N Kraftaufnehmers, muss 500N eingegeben werden. Werden Kraftmessrollen mit Seilscheiben verwendet (z.B.
  • Seite 18 Bedienungsanleitung EMGZ491.EIP Tiefpassfilter Hier wird der Status des Tiefpassfilters für den Analogausgang aktiv Analogausgang angezeigt. Auf diesen Parameter kann nicht über das Webinterface zugegriffen werden. Min. Max. Vorgabewert 0 = nein, inaktiv, 1 = ja, aktiv Grenzfrequenz Der Verstärker verfügt über einen Tiefpassfilter, der das Tiefpassfilter Signal des analogen Spannungsausgangs filtert.

  • Seite 19: Zyklischer Datenverkehr

    Bedienungsanleitung EMGZ491.EIP 7.2 Zyklischer Datenverkehr Nach erfolgreichem Systemstart können Controller und die zugeordneten Devices zyklische Prozessdaten austauschen. Die Nachstehende Tabelle zeigt auf welche Messdaten in welcher Form übermittelt werden. Parameter Name Beschreibung Istwert in ADC Über den A/D-Wandler eingelesener Wert.

  • Seite 20: Azyklischer Datenverkehr

    Bedienungsanleitung EMGZ491.EIP Istwert in Einheit Gefilterter Istwert in die konfigurierte Einheit umgerechnet. Datentyp long (signed 32 Bit) Wertebereich ±200‘000‘000 Wertformat ±#######,### bei N, kN, kg, oder lb Der Wert wird als Dezimalwert mit drei Nachkommastelen interpretiert. Bsp. Einheit ist auf kN...
  • Seite 21 Bedienungsanleitung EMGZ491.EIP 04.09.2019...
  • Seite 22 Bedienungsanleitung EMGZ491.EIP Parameter Beschreibung 04.09.2019...
  • Seite 23 Bedienungsanleitung EMGZ491.EIP 10241 Einheit Zugriffsart Parameter Befehl Einheit Datentyp byte (unsigned 8 Bit) Wertebereich 0 bis 4 0=N; 1=kN; 2=lb; 3=g; 4=kg Werteformat 10242 Offset Zugriffsart Parameter Befehl Offset Datentyp int (unsigned 16 Bit) Wertebereich -16‘000 bis 16‘000 Werteformat ±#####...
  • Seite 24 Bedienungsanleitung EMGZ491.EIP 10245 Tiefpassfilter aktiv Tiefpassfilter Istwert ein- bzw. ausschalten; 0 = Aus; 1 = Ein. Nicht Remanent: Der eingestellte Wert geht beim Neustart verloren! Dieser Filter ist nach dem Neustart eingeschaltet. Auf diesen Parameter kann nicht über das Webinterface zugegriffen werden.
  • Seite 25 Bedienungsanleitung EMGZ491.EIP 10248 Kalibrierung Kalibriert den Verstärker auf das Gewicht in Newton, welches hier übergeben wird. Dieses muss mit dem angehängten Gewicht übereinstimmen. Zugriffsart Parameter Befehl Kalibrierung Datentyp long (signed 32 Bit) Wertebereich 0 bis 200‘000‘000 Werteformat ######.### Einheit Erläuterung Zugriffsarten: R = Lesen, W = Schreiben, R/W = Schreiben und Lesen.
  • Seite 26 Bedienungsanleitung EMGZ491.EIP 10274 Tiefpassfilter Analogausgang aktiv Tiefpassfilter Analogausgang ein- bzw. ausschalten; 0 = Aus; 1 = Ein. Nicht Remanent: Der eingestellte Wert geht beim Neustart verloren! Dieser Filter ist nach dem Neustart eingeschaltet. Auf diesen Parameter kann nicht über das Webinterface zugegriffen werden.

  • Seite 27: Ethernet/Ip- Kommunikation

    EtherNet/IP aus und gibt den Status oder die Daten zurück an den Computer. 8.2 Services und Protokolle Folgende Services und Protokolle werden eingesetzt: • Get_Attribute_Single • Set_Attribute_Single • gemäss CIP Spezifikation Volume 1 und Volume 2 Der EMGZ491.EIP kann zu jeder Zeit mit den obigen Diensten belastet werden. 04.09.2019...

  • Seite 28: Webinterface

    Bedienungsanleitung EMGZ491.EIP 9 Webinterface 9.1 Zugriff auf den Verstärker über ein Webinterface Parameteränderungen oder die Kalibrierung des Systems sind über ein Webinterface möglich. Die Verwendung des Webinterface setzt die Kenntnis der IP-Adresse voraus. Ihr IT- Systemadministrator kann über die zugewiesene Adresse Auskunft geben. Nach Eingabe der IP- Adresse in den Webbrowser, erscheint die Seite Home.

  • Seite 29: Parameter - Einstellungen

    Bedienungsanleitung EMGZ491.EIP 9.2 Parameter - Einstellungen Die Seite Parameters bietet die Möglichkeit den Verstärker über das Webinterface zu konfigurieren. In einer EtherNet/IP- Umgebung geschieht dies üblicherweise von der SPS aus. Abbildung 11: Parameterliste Auf die Parameter „Tiefpassfilter aktiv“ und „Tiefpassfilter Analogausgang aktiv“ kann nicht über das Webinterface zugegriffen werden.

  • Seite 30: Offsetabgleich Und Kalibrierung Über Webbrowser

    Bedienungsanleitung EMGZ491.EIP 9.3 Offsetabgleich und Kalibrierung über Webbrowser Zum Abgleich des Verstärkers steht die Seite Offset/Calibration zur Verfügung. Über diese Seite kann der Offset abgeglichen und anschliessend die Kalibrierung durchgeführt werden. Diese Funktionen stehen auch über die SPS zur Verfügung. Sollten die Werte für Offset und Verstärkung bekannt sein, können diese auch direkt den entsprechenden Parametern...

  • Seite 31: Ethernet - Einstellungen

    Bedienungsanleitung EMGZ491.EIP 9.4 Ethernet - Einstellungen Diese Seite zeigt die aktuelle TCP/IP - Konfiguration an. Sie kann über das Webinterface nicht geändert, sondern nur gelesen werden. Änderungen an dieser Konfiguration können nur über die SPS erfolgen. Abbildung 13: Ethernet-Einstellungen 04.09.2019...

  • Seite 32: System - Einstellungen

    Bedienungsanleitung EMGZ491.EIP 9.5 System - Einstellungen Über die Seite System Settings ist die interne Firmware Version ersichtlich. Weiter kann hier eine neue Firmware geladen werden. Abbildung 14: System-Einstellungen Aktuelle Firmware-Dateien finden Sie im Downloadbereich auf unserer Webseite. http://www.fms-ag.ch/de/gsd-dateien.php 04.09.2019...

  • Seite 33: Abmessungen

    Bedienungsanleitung EMGZ491.EIP 10 Abmessungen Abbildung 15: EMGZ491.R.EIP Gehäuse für DIN-Schienenmontage EMGZ491_EIP_BA_Manual.ai Abbildung 16: EMGZ491.W.EIP Gehäuse für Wandmontage EMGZ491_EIP_Grafik.ai 04.09.2019...

  • Seite 34: Technische Daten

    Bedienungsanleitung EMGZ491.EIP 11 Technische Daten Technische Daten Anzahl Kanäle 1 Kanal für 2 Kraftaufnehmer Kraftaufnehmer- 5 VDC, max. 80 mA, hochstabil speisung Bereich ± 9 mV (max. 12.5 mV) Eingangssignal Auflösung A/D- ± 32‘768 Digit (16 Bit) Wandler Auflösung D/A- 0 bis 4‘096 (12 Bit)
  • Seite 35 Interface Object; Ethernet Link Object Features DLR (Device Level Ring), beacon based ring node; ACD (Address Conflict Detection); DHCP, BOOTP; Integrated Switch Webservice Konfiguration, Messdaten können via http abgefragt werden. (EMGZ491.EIP kann auch über EtherNet/IP konfiguriert werden) Zertifizierung gemäss CT15 04.09.2019...
  • Seite 36 Bedienungsanleitung EMGZ491.EIP FMS Force Measuring Systems AG FMS USA, Inc. FMS (UK) FMS (Italy) Aspstrasse 6 2155 Stonington Avenue Suite 119 Aspstrasse 6 Aspstrasse 6 8154 Oberglatt (Switzerland) Hoffman Estates,, IL 60169 (USA) 8154 Oberglatt (Switzerland) 8154 Oberglatt (Switzerland) Tel. 0041 1 852 80 80 Tel.
