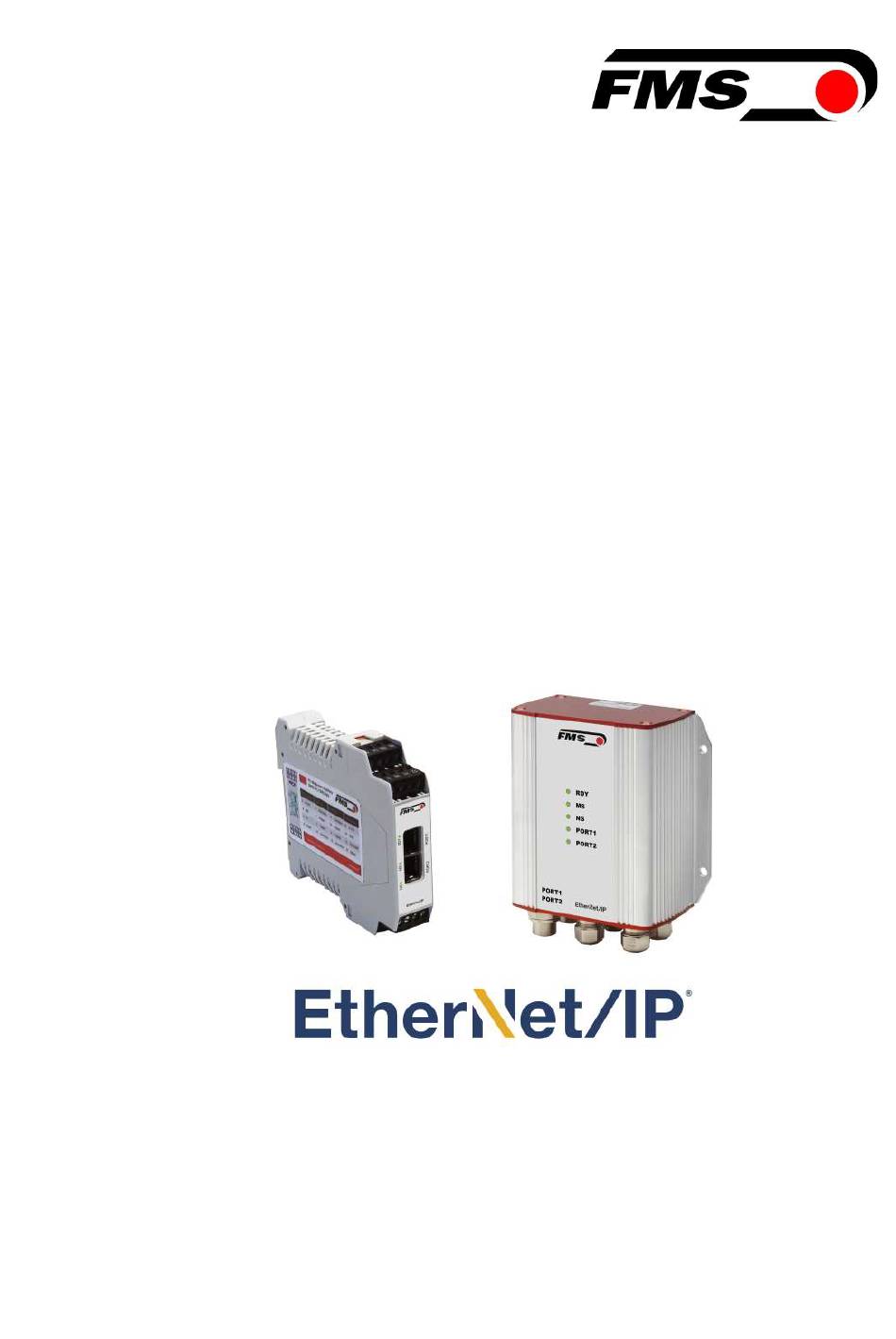

Bedienungsanleitung
EMGZ492.EIP

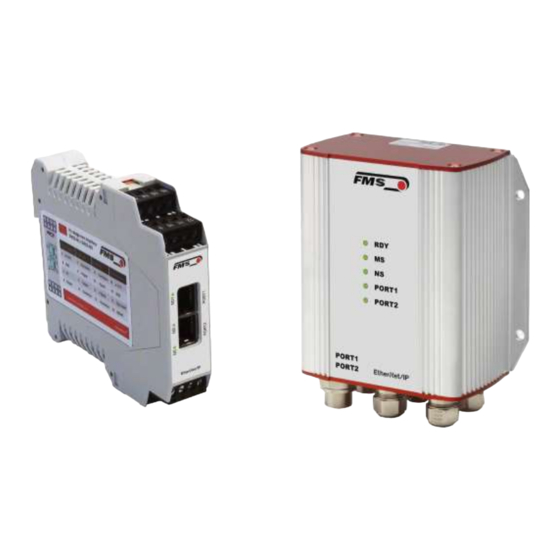

Zweikanaliger Messverstärker für EtherNet/IP
EMGZ492.R.EIP zur Montage auf DIN-Schiene
EMGZ492.W.EIP für Wandmontage
Dokument Version
2.4
03/2021 NS
Firmware Version
V 2.0.4
EDS Datei
FMS_TensionAmpilfier_EMGZ492_EIP_V2_1.eds
This operating manual is also available in English.
Please contact your local representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FMS EMGZ492.EIP

Inhaltszusammenfassung für FMS EMGZ492.EIP

  • Seite 1 EMGZ492.W.EIP für Wandmontage Dokument Version 03/2021 NS Firmware Version V 2.0.4 EDS Datei FMS_TensionAmpilfier_EMGZ492_EIP_V2_1.eds This operating manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung EMGZ492.EIP 1 Inhaltsverzeichnis INHALTSVERZEICHNIS ..........................2 SICHERHEITSHINWEISE ..........................4 Darstellung der Sicherheitshinweise ....................... 4 2.1.1 Gefährdung, die geringfügige oder mässige Verletzung zur Folge haben könnte ......4 2.1.2 Hinweis für die einwandfreie Funktion ....................4 Allgemeine Sicherheitshinweise ......................5 PRODUKTBESCHREIBUNG ..........................
  • Seite 3 Bedienungsanleitung EMGZ492.EIP ABMESSUNGEN ............................37 TECHNISCHE DATEN ..........................38 25.03.2021...

  • Seite 4: Sicherheitshinweise

    Bedienungsanleitung EMGZ492.EIP 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden.

  • Seite 5: Allgemeine Sicherheitshinweise

    Bedienungsanleitung EMGZ492.EIP 2.2 Allgemeine Sicherheitshinweise Die Funktion des Messverstärkers ist nur mit der vorgesehenen Anordnung der Komponenten zueinander gewährleistet. Andernfalls können schwere Funktionsstörungen auftreten. Beachten Sie daher die Montagehinweise auf den folgenden Seiten. Beachten Sie die örtlichen Installationsvorschriften. Unsachgemässe Behandlung des Elektronikmoduls kann zur Beschädigung der empfindlichen Elektronik führen!

  • Seite 6: Produktbeschreibung

    Form. Die gemessenen Kraftwerte stehen via EtherNet/IP und über einen analogen Spannungsausgang zur Verfügung. Die Messverstärker eignen sich für die Zugmessung mit allen FMS- Kraftaufnehmern. Dabei können 2 Kraftaufnehmer A und B an den Verstärker angeschlossen werden, deren Messwerte als Einzelsignale (A und B), als Summensignal (A + B), als Differenzsignal |A –...
  • Seite 7 Bedienungsanleitung EMGZ492.EIP Patchkabel mit RJ45 Steckern (gerade Stecker) Sensorkabel zur Verbindung von Kraftaufnehmer und Messverstärker M12 Stecker, D-kodiert 25.03.2021...

  • Seite 8: Kurzanleitung / Schnelleinstieg

    Bedienungsanleitung EMGZ492.EIP 4 Kurzanleitung / Schnelleinstieg Die Inbetriebnahme des EMGZ492.EIP Verstärkers beschränkt sich in dieser Bedienungsanleitung auf die Installationsprozedur, Offset-Kompensation und Kalibrierung des Systems. 4.1 Vorbereitungen für die Parametrierung Lesen Sie sorgfältig die Bedienungsanleitung des verwendeten Kraftaufnehmers Prüfen Sie Ihre Anforderungen an das System wie z.B.: o verwendete Masseinheiten im System o verwendete Ausgänge (-10 bis 10V, Feldbus)

  • Seite 9: Montage Der Kraftaufnehmer

    Produkte. Die Montageanleitungen werden mit den Kraftaufnehmern mitgeliefert. 4.5 Elektrische Anschlüsse Es können zwei oder vier Kraftaufnehmer an den EMGZ492.EIP angeschlossen werden. Beim Einsatz von vier Kraftaufnehmern, sind jeweils zwei intern parallelgeschaltet. Die Verbindung zwischen Kraftaufnehmer und Verstärker wird mit einem 2x2x0.25mm [AWG 23] abgeschirmten, paarverseilten Kabel realisiert.

  • Seite 10: Emgz492.W.eip

    Bedienungsanleitung EMGZ492.EIP Zur einfacheren Montage lassen sich die Klemmenblöcke vom Gehäuse trennen Abbildung 3: Lösen der Klemmenblöcke: Vorsichtiges Aushebeln mit kleinem Schraubendreher 4.5.2 EMGZ492.W.EIP Um Zugang zur Platine zu erhalten müssen die 4 Schrauben der Abdeckung mit den PG Verschraubungen und dem M12 Stecker lösen. Sie können die Platine dann ca. 3 cm herausziehen und die Klemmenblöcke für den einfacheren Anschluss der Litzen lösen.

  • Seite 11: Ethernet Anschlüsse

    Bedienungsanleitung EMGZ492.EIP Abbildung 5: Elektrische Anschlüsse EMGZ492.W.EIP EMGZ492_EIP_BA_Manual.ai 4.5.3 Ethernet Anschlüsse Table 1: pin assignment Ethernet connection EMGZ492_EIP_BA_Manual.ai Warnung Schlechte Erdung kann zu elektrischen Schlägen gegen Personen, Störungen an der Gesamtanlage oder Beschädigung des Messverstärkers führen! Es ist auf jeden Fall auf eine gute Erdung zu achten.

  • Seite 12: Kalibrierung Des Messsystems

    Bedienungsanleitung EMGZ492.EIP 5 Kalibrierung des Messsystems Sie können die Kalibrierung auf zwei Arten durchführen: über das Webinterface (siehe 9) direkt in der SPS 5.1 Offsetkompensation Die Offsetkompensation dient dazu das Gewicht der Messwalze und der Wälzlager zu kompensieren und das Messsystem zu „Nullen“.

  • Seite 13: Kalibrierung Durchführen

    Bedienungsanleitung EMGZ492.EIP 5.3 Kalibrierung durchführen Webinterface aktivieren (siehe 9) und Webseite „Offset/Calibration“ aufrufen (siehe 9.3). Erster Kraftaufnehmer anschliessen (siehe 4.5). Bei Belastung in Messrichtung muss das Messsignal positiv werden. Falls negativ, müssen die Signalleitungen des betreffenden Kraftaufnehmers am Klemmenblock getauscht werden (siehe 4.5).

  • Seite 14: Grenzwertverletzungen

    Bezug zu einer Kraft und kann unabhängig von der Nennkraft für jeden Kraftsensoren angewandt werden. Prüfungsregel: Die FMS Kraftaufnehmer liefern bei der Nennkraftbelastung 9mV am Ausgang. Bei einer Belastung bis zum mechanischen Anschlag werden ca. 12.4mV ausgegeben. Diese Werte gelten, wenn der Kraftaufnehmer in normaler Betriebsrichtung (resultierende Kraft in Richtung des Roten Punktes) belastet wird.

  • Seite 15: Über- Und Unterlaufprüfung (Overflow/Underflow)

    Rot, ein: schwerer Fehler Grün, ein: verbunden Grün, blinken: keine Verbindung Grün, rot, blinken: time-out Verbindung Rot, ein: doppelte IP Leuchtet grün, sobald die .R-Version .W-Version Spannungsversorgung angeschlossen und der Prozessor gestartet ist. Abbildung 7: Signal LEDs auf EMGZ492.EIP EMGZ491_EIP_BA_Manual.ai 25.03.2021...

  • Seite 16: Einbindung In Ethernet/Ip Netzwerk

    Bedienungsanleitung EMGZ492.EIP 6 Einbindung in EtherNet/IP Netzwerk Die Messverstärker der Baureihe EMGZ492.EIP sind in der Lage in einem EtherNet/IP - Netzwerk zu arbeiten. Dabei arbeitet der Verstärker als EtherNet/IP-Adapter mit einer SPS, die als EtherNET/IP-Scanner fungiert. 6.1 EtherNet/IP – Schnittstelle Es wird EtherNet/IP unterstützt.

  • Seite 17: Konfiguration

    Bedienungsanleitung EMGZ492.EIP 7 Konfiguration Die Konfiguration des EMGZ492.EIP kann entweder über das Webinterface oder über EtherNet/IP durchgeführt werden. Auf die Parameter „Tiefpassfilter aktiv“ und „Tiefpassfilter Analogausgang aktiv“ kann nicht über das Webinterface zugegriffen werden. 7.1 Ändern der IP-Adresse mit RSLinx...
  • Seite 18 Bedienungsanleitung EMGZ492.EIP 25.03.2021...

  • Seite 19: Beschreibung Der Parameter

    Bedienungsanleitung EMGZ492.EIP 7.2 Beschreibung der Parameter Zugriff auf Daten mit RSLogix 5000 Parameter Name Beschreibung Einheit Hier wird eingestellt, welche Masseinheit verwendet werden soll. Das Typenschild der Kraftaufnehmer gibt die Nominalkraft immer in N an. Dieser Parameter gilt für beide Kanäle.
  • Seite 20 Bedienungsanleitung EMGZ492.EIP Tiefpassfilter aktiv A Hier wird der Status des Tiefpassfilters des Istwertes für den Kraftaufnehmer A angezeigt. Min. Max. Vorgabewert 0 = nein, inaktiv, 1 = ja, aktiv Offset A Der mit der Prozedur „Offsetkompensation“ ermittelte Wert wird in Form eines Digitalwertes im Parameter [Offset] abgespeichert.
  • Seite 21 Bedienungsanleitung EMGZ492.EIP Tiefpassfilter aktiv B Hier wird der Status des Tiefpassfilters des Istwertes für den Kraftaufnehmer B angezeigt. Min. Max. Vorgabewert 0 = nein, inaktiv, 1 = ja, aktiv Offset B Der mit der Prozedur „Offsetkompensation“ ermittelte Werte wird in Form eines Digitalwertes im Parameter [Offset] abgespeichert.

  • Seite 22: Zyklischer Datenverkehr

    Bedienungsanleitung EMGZ492.EIP Tiefpassfilter Hier wird der Status des Tiefpassfilters für den Analogausgang aktiv Analogausgang angezeigt. Min. Max. Vorgabewert 0 = nein, inaktiv, 1 = ja, aktiv Grenzfrequenz Der Verstärker verfügt über einen Tiefpassfilter, der das Tiefpassfilter Signal des analogen Spannungsausgangs filtert. Dieser Analogausgang Filter dient der Unterdrückung unerwünschter...
  • Seite 23 Bedienungsanleitung EMGZ492.EIP Parameter Name Beschreibung Istwert A in ADC Über den A/D-Wandler eingelesener Wert des Kraftaufnehmers A. Datentyp int (signed 16 Bit) Wertebereich -32‘768 bis 32‘767 Wertformat ±#0 Istwert A in Newton Gefilterter Istwert des Kraftaufnehmers A in Newton umgerechnet...
  • Seite 24 Bedienungsanleitung EMGZ492.EIP Istwert B in Pfund Gefilterter Istwert des Kraftaufnehmers B in Pfund umgerechnet. Datentyp long (signed 32 Bit) Wertebereich ±200‘000‘000 Wertformat ±#0.000 Einheit Istwert B in Einheit Gefilterter Istwert des Kraftaufnehmers B in die konfigurierte Einheit umgerechnet. Datentyp long (signed 32 Bit) Wertebereich ±200‘000‘000...

  • Seite 25: Azyklischer Datenverkehr

    Bedienungsanleitung EMGZ492.EIP Status Der Status beinhaltet Informationen über den aktuellen Prozess- oder Betriebszustand. Jedes Bit repräsentiert ein separates Ereignis. Der Zustand ist aktiv, wenn das Bit gesetzt ist. Datentyp byte (unsigned 8 Bit) Bit 0 Überlast / Overload (LSB) A Bit 1 Überlast / Overload (LSB) B...
  • Seite 26 Bedienungsanleitung EMGZ492.EIP Parameter Beschreibung 10241 Einheit A Zugriffsart Parameter Befehl Einheit A Datentyp byte (unsigned 8 Bit) Wertebereich 0 bis 4 0=N; 1=kN; 2=lb; 3=g; 4=kg Werteformat 10242 Offset A Zugriffsart Parameter Befehl Offset Datentyp int (unsigned 16 Bit) Wertebereich -16‘000 bis 16‘000...
  • Seite 27 Bedienungsanleitung EMGZ492.EIP 10245 Tiefpassfilter aktiv A Tiefpassfilter Istwert ein- bzw. ausschalten; 0 = Aus; 1 = Ein. Nicht Remanent: Der eingestellte Wert geht beim Neustart verloren! Dieser Filter ist nach dem Neustart eingeschaltet. Auf diesen Parameter kann nicht über das Webinterface zugegriffen werden.
  • Seite 28 Bedienungsanleitung EMGZ492.EIP 10248 Kalibrierung A Kalibriert den Verstärker auf das Gewicht in Newton, welches hier übergeben wird. Dieses muss mit dem angehängten Gewicht übereinstimmen. Zugriffsart Parameter Befehl Kalibrierung Datentyp long (signed 32 Bit) Wertebereich 0 bis 200‘000‘000 Werteformat ######,### Einheit N, unabhängig von konfigurierter...
  • Seite 29 Bedienungsanleitung EMGZ492.EIP 10251 Systemkraft B Die Systemkraft ist die maximal zulässige Kraft. Zugriffsart Parameter Befehl Nennkraft B Datentyp long (unsigned 32 Bit) Wertebereich 100 bis 200‘000‘000 Werteformat ######,### Einheit N, unabhängig von konfigurierter Einheit 10252 Tiefpassfilter aktiv B Tiefpassfilter Istwert ein- bzw. ausschalten; 0 = Aus; 1 = Ein.
  • Seite 30 Bedienungsanleitung EMGZ492.EIP 10254 Offsetabgleich B Offset ermitteln und speichern. Das System wird ohne Materialzug auf null gesetzt. Zugriffsart Parameter Befehl Offsetabgleich Datentyp byte (unsigned 8 Bit) Wertebereich 0 bis 1 Werteformat 10255 Kalibrierung B Kalibriert den Verstärker auf das Gewicht in Newton, welches hier übergeben wird.
  • Seite 31 Bedienungsanleitung EMGZ492.EIP 10274 Skalierung Analogausgang Bestimmt bei welcher Kraft der Analogausgang den Maximalwert von 10V ausgibt. Zugriffsart Parameter Befehl Skalierung Analogausgang Datentyp long (unsigned 32 Bit) Wertebereich 100 bis 200‘000‘000 Werteformat ######,### Einheit 10275 Tiefpassfilter Analogausgang aktiv Tiefpassfilter Analogausgang ein- bzw. ausschalten; 0 = Aus;...

  • Seite 32: Ethernet/Ip - Kommunikation

    Folgende Services und Protokolle werden eingesetzt: Azyklische Services:  Get_Attribute_Single  Set_Attribute_Single  gemäss CIP Spezifikation Volume 1 und Volume 2 Ebenso sind alle weiteren Services, welche für EtherNet/IP benötigt werden, zugelassen. Der EMGZ492.EIP kann zu jeder Zeit mit den obigen Diensten belastet werden. 25.03.2021...

  • Seite 33: Webinterface

    Bedienungsanleitung EMGZ492.EIP 9 Webinterface 9.1 Zugriff auf den Verstärker über ein Webinterface Parameteränderungen oder die Kalibrierung des Systems sind über ein Webinterface möglich. Die Verwendung des Webinterface setzt die Kenntnis der IP-Adresse voraus. Ihr IT- Systemadministrator kann über die zugewiesene Adresse Auskunft geben. Nach Eingabe der IP-Adresse in den Webbrowser, erscheint die Seite Home.

  • Seite 34: Parameter - Einstellungen

    Bedienungsanleitung EMGZ492.EIP Die Webseite Current Reading zeigt alle aktuellen Werte des Verstärkers an. Die erste Zeile Tension zeigt die am Eingang gemessene Zugkraft in der eingestellten Masseinheit In der zweiten Zeile Output wird die Ausgangsspannung in Volt angezeigt. 9.2 Parameter - Einstellungen Die Seite Parameters bietet die Möglichkeit den Verstärker über das Webinterface zu...

  • Seite 35: Offsetabgleich Und Kalibrierung Über Webbrowser

    Bedienungsanleitung EMGZ492.EIP 9.3 Offsetabgleich und Kalibrierung über Webbrowser Zum Abgleich des Verstärkers steht die Seite Offset/Calibration zur Verfügung. Über diese Seite kann der Offset abgeglichen und anschliessend die Kalibrierung durchgeführt werden. Diese Funktionen stehen auch über die SPS zur Verfügung. Sollten die Werte für Offset und Verstärkung bekannt sein, können diese auch direkt den entsprechenden Parametern...

  • Seite 36: System - Einstellungen

    Bedienungsanleitung EMGZ492.EIP Abbildung 13: Ethernet-Einstellungen 9.5 System - Einstellungen Über die Seite System Settings ist die interne Firmware Version ersichtlich. Weiter kann hier eine neue Firmware geladen werden. Abbildung 14: System-Einstellungen Aktuelle Firmware-Dateien finden Sie im Downloadbereich auf unserer Webseite.

  • Seite 37: Abmessungen

    Bedienungsanleitung EMGZ492.EIP 10 Abmessungen Abbildung 15: EMGZ492.R.EIP Gehäuse für DIN-Schienenmontage EMGZ491_EIP_BA_Manual.ai Abbildung 16: EMGZ492.W.EIP Gehäuse für Wandmontage EMGZ491_EIP_Grafik.ai 25.03.2021...

  • Seite 38: Technische Daten

    Bedienungsanleitung EMGZ492.EIP 11 Technische Daten Technische Daten Anzahl Kanäle 2 Kanäle für 2 oder 4 Kraftaufnehmer 2 Kraftaufnehmer für getrennte Auswertung der Signale links / rechts an einer Messwalze 4 Kraftaufnehmer für die Auswertung der Signale von 2 Messwalzen Speisung Kraftaufnehmer...
  • Seite 39 Interface Object; Ethernet Link Object Features DLR (Device Level Ring), beacon based ring node; ACD (Address Conflict Detection); DHCP, BOOTP; Integrated Switch Konfiguration, Messdaten können via http abgefragt Webservice werden. (EMGZ492.EIP kann auch über EtherNet/IP konfiguriert werden) Zertifizierung gemäss CT15 25.03.2021...
