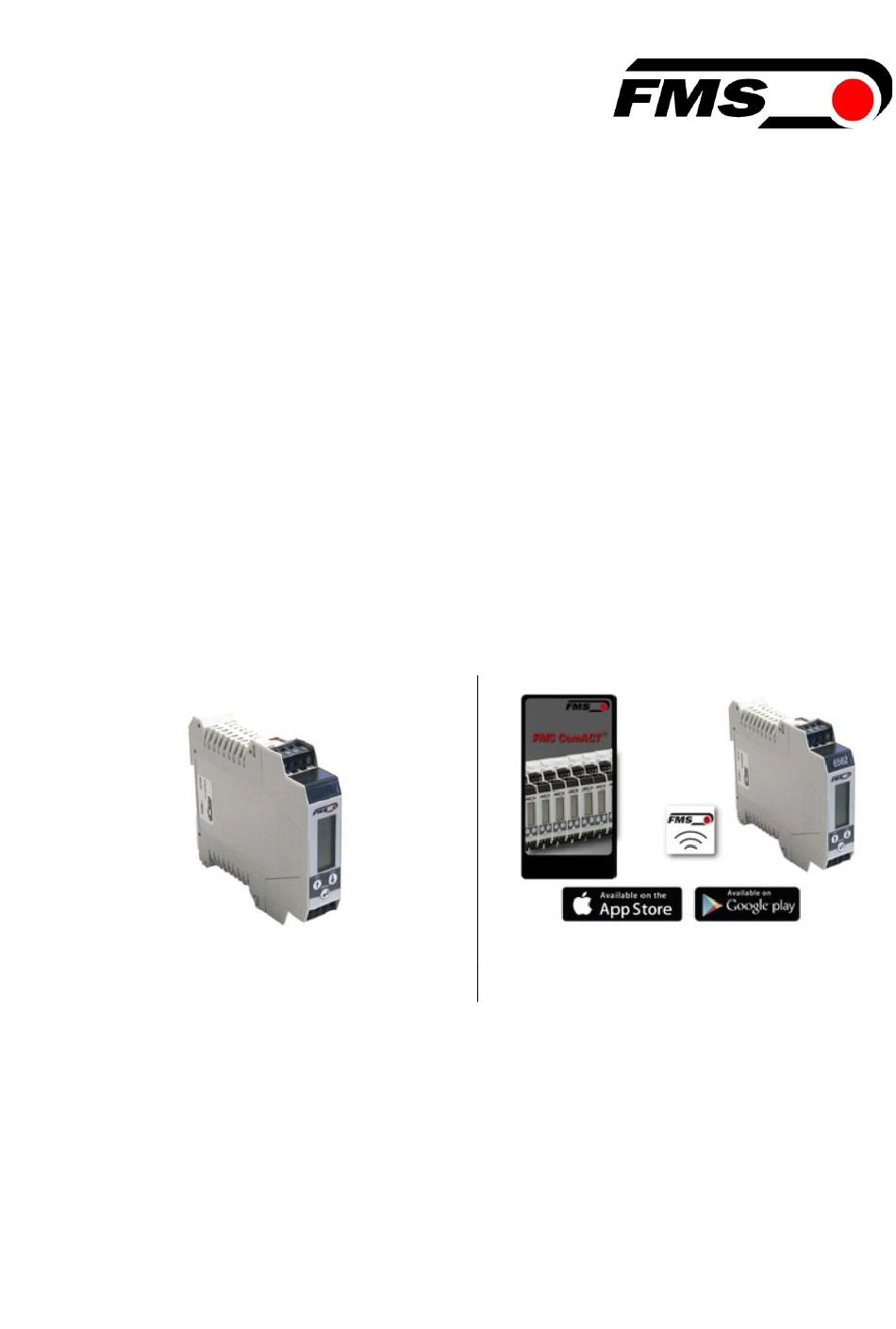

Bedienungsanleitung
EMGZ310
Kompakter digitaler Messverstärker
EMGZ310.ComACT
Digitaler Messverstärker mit optionaler Bedienung über die
FMS-ComACT App
Dokument Version
2.30 03/2020 NS
Firmware EMGZ310
V 1.14
Firmware EMGZ310.ComACT
V2.10
EMGZ310
EMGZ310.ComACT
This operating manual is also available in English.
Please contact your local representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für FMS EMGZ310
Inhaltszusammenfassung für FMS EMGZ310
- Seite 1 Dokument Version 2.30 03/2020 NS Firmware EMGZ310 V 1.14 Firmware EMGZ310.ComACT V2.10 EMGZ310 EMGZ310.ComACT This operating manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung EMGZ310, EMGZ310.ComACT 1 Inhaltsverzeichnis INHALTSVERZEICHNIS ..........................2 SICHERHEITSHINWEISE .......................... 3 Darstellung der Sicherheitshinweise ....................3 2.1.1 Gefährdung, die geringfügige oder mässige Verletzung zur Folge haben könnte ......3 2.1.2 Hinweis für die einwandfreie Funktion ................... 3 Allgemeine Sicherheitshinweise ......................4 PRODUKTBESCHREIBUNG ........................ -
Seite 3: Sicherheitshinweise
Bedienungsanleitung EMGZ310, EMGZ310.ComACT 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden. -
Seite 4: Allgemeine Sicherheitshinweise
Bedienungsanleitung EMGZ310, EMGZ310.ComACT 2.2 Allgemeine Sicherheitshinweise Die Funktion des Messverstärkers ist nur mit der vorgesehenen Anordnung der Komponenten zueinander gewährleistet. Andernfalls können schwere Funktionsstörungen auftreten. Beachten Sie daher die Montagehinweise auf den folgenden Seiten. Beachten Sie die örtlichen Installationsvorschriften. Unsachgemässe Behandlung des Elektronikmoduls kann zur Beschädigung der empfindlichen Elektronik führen! -
Seite 5: Produktbeschreibung
EMGZ310_BA_Manual.ai 3.2 Produktbeschreibung Der mikroprozessorgesteuerte Messverstärker der Baureihe EMGZ310.ComACT eignet sich für die Zugmessung mit allen FMS-Kraftsensoren. Der vielseitige Verstärker verwendet neueste Technologie und kann als direkter Ersatz aller einkanaligen Verstärker (eine Messstelle, bis zu zwei Kraftaufnehmer) eingesetzt werden. Die Bedienung erfolgt über 3 Tasten. -
Seite 6: Kurzanleitung / Schnelleinstieg
Bedienungsanleitung EMGZ310, EMGZ310.ComACT 4 Kurzanleitung / Schnelleinstieg Die Beschreibung der Inbetriebnahme des Messverstärkers beschränkt sich in dieser Bedienungsanleitung auf die Installationsprozedur, Offset-Kompensation und Kalibrierung des Systems. 4.1 Vorbereitungen für die Parametrierung Lesen Sie sorgfältig die Bedienungsanleitung des verwendeten Kraftaufnehmers Prüfen Sie Ihre Anforderungen an das System wie z.B.: o verwendete Masseinheiten im System o verwendete Ausgänge (Strom-, Spannungsausgang) -
Seite 7: Montage Der Kraftaufnehmer
Bedienungsanleitung EMGZ310, EMGZ310.ComACT 4.4 Montage der Kraftaufnehmer Die Montage der Kraftaufnehmer erfolgt gemäss der Montageanleitung der jeweiligen Produkte. Die Montageanleitungen werden mit den Kraftaufnehmern mitgeliefert. 4.5 Elektrische Anschlüsse Es können ein oder zwei Kraftsensoren an den Messverstärker angeschlossen werden. Beim Einsatz von zwei Sensoren, sind diese intern parallelgeschaltet. Die Verbindung zwischen Kraftsensoren und Verstärker wird mit einem 2 x 2 x 0.25 mm... - Seite 8 Bedienungsanleitung EMGZ310, EMGZ310.ComACT Zur einfacheren Montage lassen sich die Klemmenblöcke vom Gehäuse trennen Abbildung 3: Lösen der Klemmenblöcke: Vorsichtiges Aushebeln mit kleinem Schraubendreher Warnung Schlechte Erdung kann zu elektrischen Schlägen gegen Personen, Störungen an der Gesamtanlage oder Beschädigung des Messverstärkers führen! Es ist auf jeden Fall auf eine gute Erdung zu achten.
-
Seite 9: Bedienung Und Konfiguration
Bedienungsanleitung EMGZ310, EMGZ310.ComACT 5 Bedienung und Konfiguration Einschalten des EMGZ 310 Ersten Kraftaufnehmer anschliessen. Spannungsversorgung einschalten. Sie muss im Bereich von 18 bis 36V DC liegen Kontrollieren Sie, ob bei Belastung in Messrichtung (in Richtung des roten Punktes) das Ausgangssignal positiv wird. Falls eine negative Anzeige erfolgt, müssen die beiden Signalleitungen des betreffenden Kraftsensors am Klemmenblock getauscht werden. - Seite 10 Bedienungsanleitung EMGZ310, EMGZ310.ComACT Bedienknöpfe Variable Beschreibung Parameterauswahl und Erhöhen / Verringern der Werte Auf- oder abwärts durch die Parameterliste blättern Eingabetaste >0< + PARA > 3 Sek. Start der Prozedur Offset-Kompensation. CAL + PARA > 3 Sek. Start der Kalibrierungsprozedur PARA >...
-
Seite 11: Kalibrierung Des Messsystem
Bedienungsanleitung EMGZ310, EMGZ310.ComACT 6 Kalibrierung des Messsystem 6.1 Offsetkompensation Die Offsetkompensation dient dazu das Gewicht der Messwalze und der Wälzlager zu kompensieren und das Messsystem zu „Nullen“. Die Offsetkompensation muss immer vor der eigentlichen Kalibrierung ausgeführt werden. Die Messwalze darf während des Vorganges nicht belastet werden. -
Seite 12: Kalibrierung Bei Kraftverstärkung
Nennkräften der eingebauten Kraftaufnehmer. Sind z.B. zwei Kraftaufnehmer mit je 500 N Nennrkaft am Verstärker angeschlossen, beträgt die Systemkraft 2 x 500 N = 1000 N. Die Angaben zur Nennkraft der FMS-Kraftaufnehmer finden auf den Typenschildern der Kraftaufnehmer Den Wert können Sie mit den Tasten verändern. - Seite 13 Bedienungsanleitung EMGZ310, EMGZ310.ComACT Korrigieren Sie mit den Tasten den Spannungswert, bis dieser dem Gewicht entspricht. Speichern Sie die Eingabe mit Die Anzeige wechselt zurück zum Grundbildschirm Die Kalibrierung ist abgeschlossen 30.04.2020...
-
Seite 14: Parameterliste
Bedienungsanleitung EMGZ310, EMGZ310.ComACT 7 Parameterliste Parameter Name Beschreibung Output Mit diesem Parameter kann das Stromsignal des Ausgangs ausgewählt werden. Spannungsausgang (±10V) ist parallel verfügbar. Auswahl 0 bis 20 mA; 4 bis 20 mA Werkseinstellung 4 bis 20 mA Filter Der Verstärker verfügt über einen Tiefpassfilter, um unerwünschte Störungen auszufiltern, die dem... - Seite 15 Bedienungsanleitung EMGZ310, EMGZ310.ComACT Sys_F Die Systemkraft gibt an, welche Messkraftkapazität in der Messwalze installiert ist. Z.B. wenn zwei 500 N Kraftaufnehmer in der Walze installiert sind, müssen 1000 N eingeben werden. Bei einseitiger Messung also bei Verwendung eines 500 N Kraftaufnehmers, muss 500 N eingegeben werden.
- Seite 16 Bedienungsanleitung EMGZ310, EMGZ310.ComACT Mode Mit diesem Parameter kann das Stromsignal des Ausgangs ausgewählt werden. Spannungsausgang (±10V) ist parallel verfügbar. Auswahl kgkNN; V Werkseinstellung kgkNN 30.04.2020...
-
Seite 17: Fms Comact App Tm
Die Kommunikation der Geräte erfolgt über ein integriertes Bluetooth® Modul. Die Bezeichnung des Verstärkers finden Sie auf dem Typenschild. Ebenso sind beim EMGZ310.ComACT die letzten 4 Zahlen der Seriennummer auf die Vorderseite des Gehäuses gedruckt. Abbildung 6: EMGZ310.ComACT mit Seriennummer EMGZ310_Typenschild.jpg... - Seite 18 Bedienungsanleitung EMGZ310, EMGZ310.ComACT FMS-ComACT App Übersicht mit allen Anzeige der Auswahl von downloaden und Geräten im aktuellen “Einst.” erfordert installieren Empfangsbereich Messwerte mit den Passwort. entsprechenden Google Play Store Gerät auswählen, Das Passwort Einstellungen Identifizierung lautet „3231“. Es (Android); iTunes (IOS)
-
Seite 19: Messdaten Aufzeichnen Und Auswerten
Bedienungsanleitung EMGZ310, EMGZ310.ComACT Export Parametereinstellungen Der Export erfolgt in eine .txt Datei, die Sie über alle gängigen Kanäle versenden oder speichern können. Dies kann z.B. zur Dokumentation der Einstellungen genutzt werden. 8.2 Messdaten aufzeichnen und auswerten Es können Messdaten mit unterschiedlichen Intervalllängen aufgezeichnet werden. Die Daten werden im .csv Format gespeichert und können über die gängigsten Kanäle von... - Seite 20 Bedienungsanleitung EMGZ310, EMGZ310.ComACT Start der Auswahl der Laufende Messung Ende einer Aufzeichnung. Aufzeichnungslänge mit verbleibender Messung. und der Auflösung Zeit und aktuellem Messdauer (Messwerte pro Messwert. Eine abgelaufen. Sekunde) Messung kann zu Schaltfläche jeder Zeit beendet "Export" zur werden. Die...
- Seite 21 Bedienungsanleitung EMGZ310, EMGZ310.ComACT Abbildung 7: Aufbau Dateiname Hinweis Mit jedem Datenexport finden sich in der Kopfzeile des jeweiligen Exportdatei finden sich auch die Parametereinstellungen des Messverstärkers. Dies kann z.B. zur Dokumentation der Einstellungen genutzt werden. 30.04.2020...
-
Seite 22: Abmessungen
Bedienungsanleitung EMGZ310, EMGZ310.ComACT 9 Abmessungen Abbildung 8: Abmessungen 30.04.2020... -
Seite 23: Technische Daten
Bedienungsanleitung EMGZ310, EMGZ310.ComACT 10 Technische Daten Abbildung 9: Technische Daten 30.04.2020... - Seite 24 Bedienungsanleitung EMGZ310, EMGZ310.ComACT FMS Force Measuring Systems AG FMS USA, Inc. FMS (UK) FMS (Italy) Aspstrasse 6 2155 Stonington Avenue Suite 119 Aspstrasse 6 Aspstrasse 6 8154 Oberglatt (Switzerland) Hoffman Estates,, IL 60169 (USA) 8154 Oberglatt (Switzerland) 8154 Oberglatt (Switzerland) Tel.
