Bedienungsanleitung EMGZ310 und EMGZ310.ComACT
Warnung
Erdung kann zu elektrischen Schlägen gegen Personen, Störungen an der
Schlechte
Gesamtanlage oder Beschädigung des Messverstärkers führen! Es ist auf jeden Fall auf
eine gute Erdung zu achten.
Hinweis
Die Abschirmung darf nur auf der Seite Elektronikeinheit angeschlossen werden. Auf
Seite des Kraftsensors muss die Abschirmung offen bleiben
Hinweis
Sensorkabel müssen gesondert von ernergieführenden Kabeln verlegt werden.

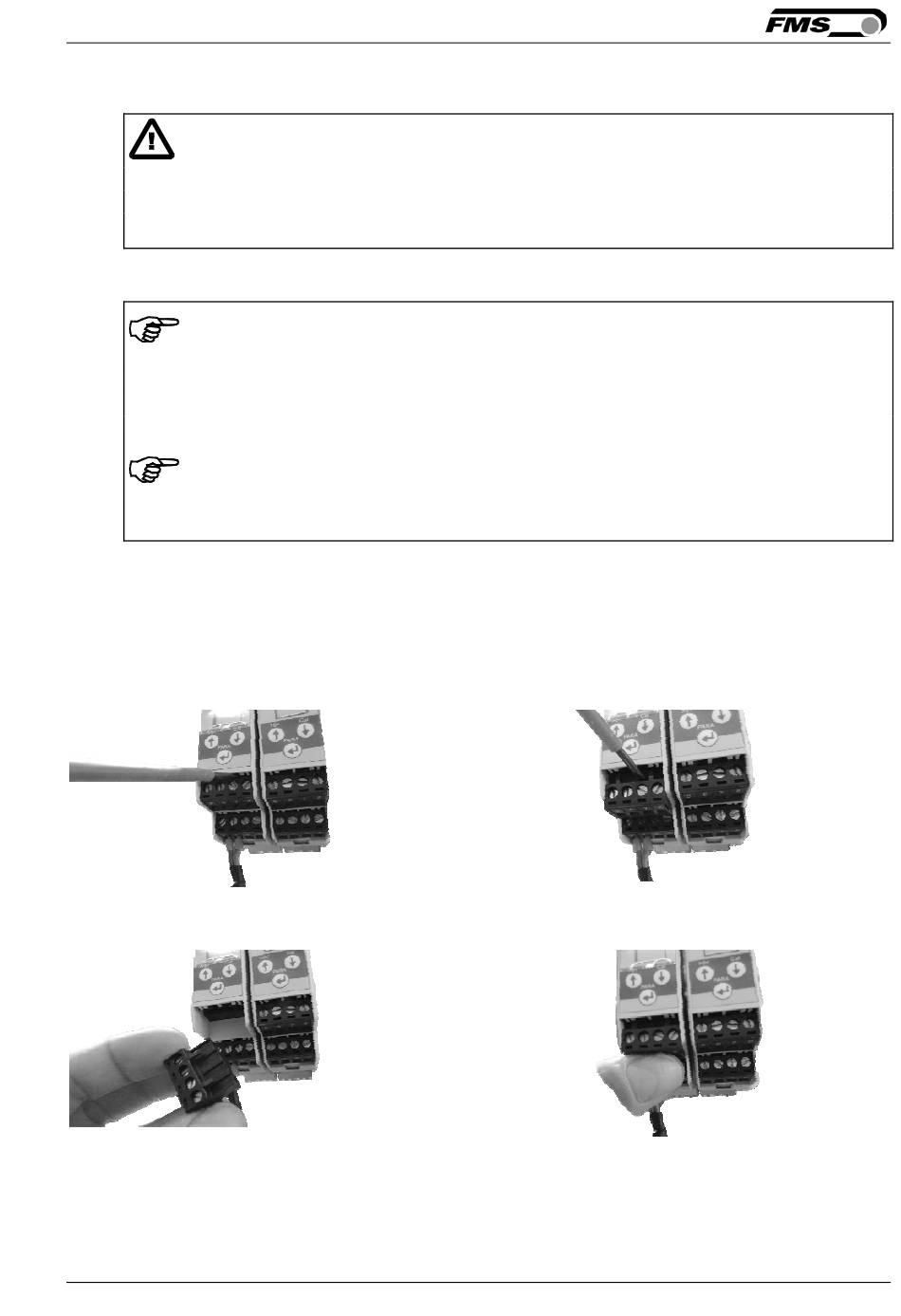

2.7 Änderung der elektrischen Anschlüsse
Zum schnellen Austausch eines Verstärkers haben Sie die Möglichkeit die einzelnen
Klemmleisten vom Gehäuse zu lösen. Die Kabel brauchen Sie dazu nicht von den
Klemmleisten zu lösen.
Stellen Sie sicher, dass der Verstärker von der Spannungsquelle getrennt ist.
Führen Sie einen schmalen
Schlitzschraubendreher zwischen Klemmleiste
und Gehäuse ein
Sie können die Klemmleiste nun nach unten
herausziehen.
26.09.2018
Nutzen Sie den Schraubendreher als Hebel und
drücken Sie diesen nach oben. Die Klemmleiste
gleitet nach unten
Führen Sie die Klemmleiste an der
entsprechenden Stelle ein und schieben diese
nach oben. Die Klemmleiste rastet spürbar ein.
7
