Bedienungsanleitung EMGZ491.ECAT
Zur einfacheren Montage lassen sich die Klemmenblöcke vom Gehäuse trennen

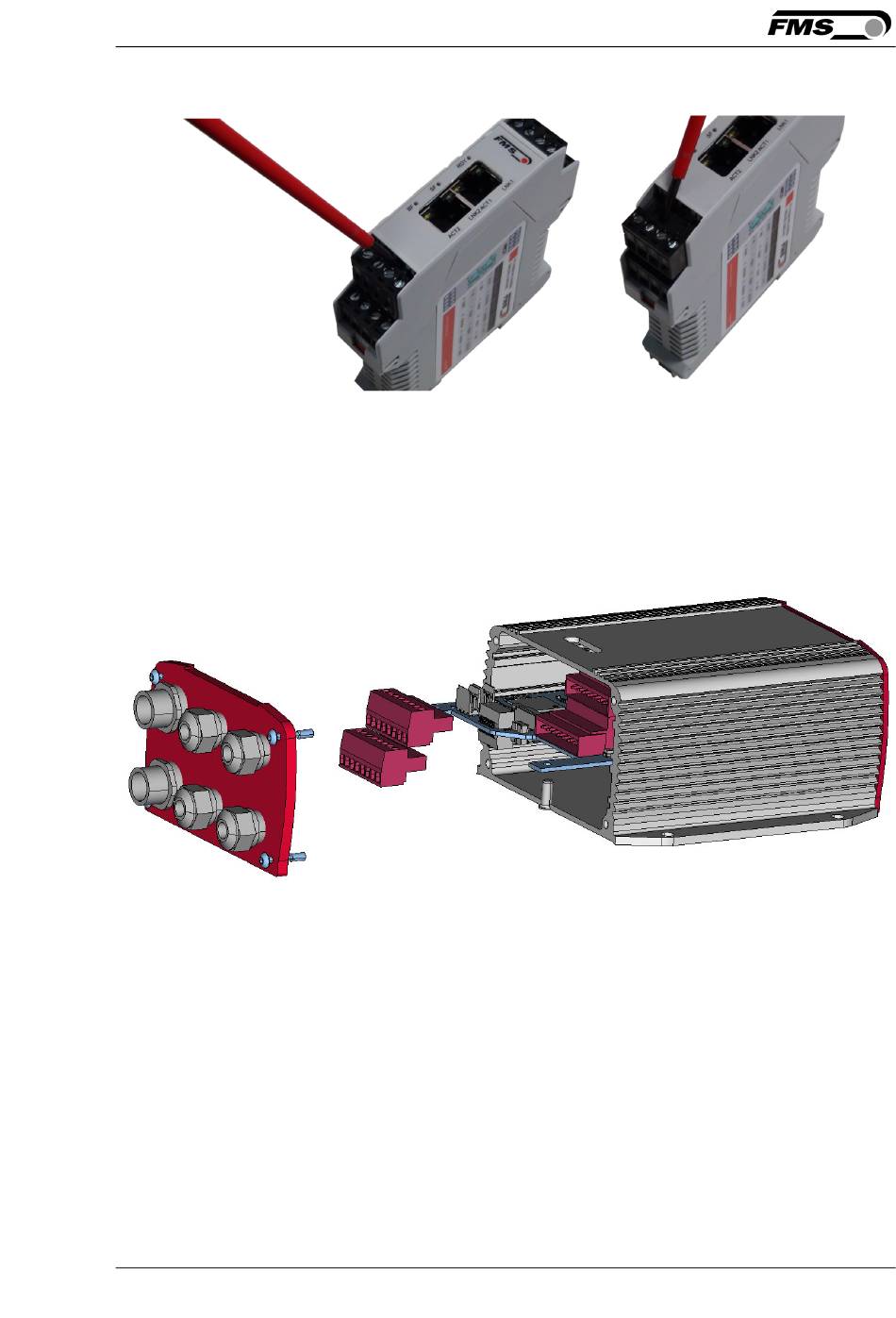

Abbildung 3: Lösen der Klemmenblöcke: Vorsichtiges Aushebeln mit kleinem
Schraubendreher
4.5.2 EMGZ491.W.ECAT
Um Zugang zur Platine zu erhalten müssen die 4 Schrauben der Abdeckung mit den PG
Verschraubungen und dem M12 Stecker lösen. Sie können die Platine dann ca. 3 cm
herausziehen und die Klemmenblöcke für den einfacheren Anschluss der Litzen lösen.
Abbildung 4: Platine mit abnehmbaren Klemmenblöcken EMGZ491_W_PNET_16-11-
30.FCStd
