FMS EMGZ492.PNET Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

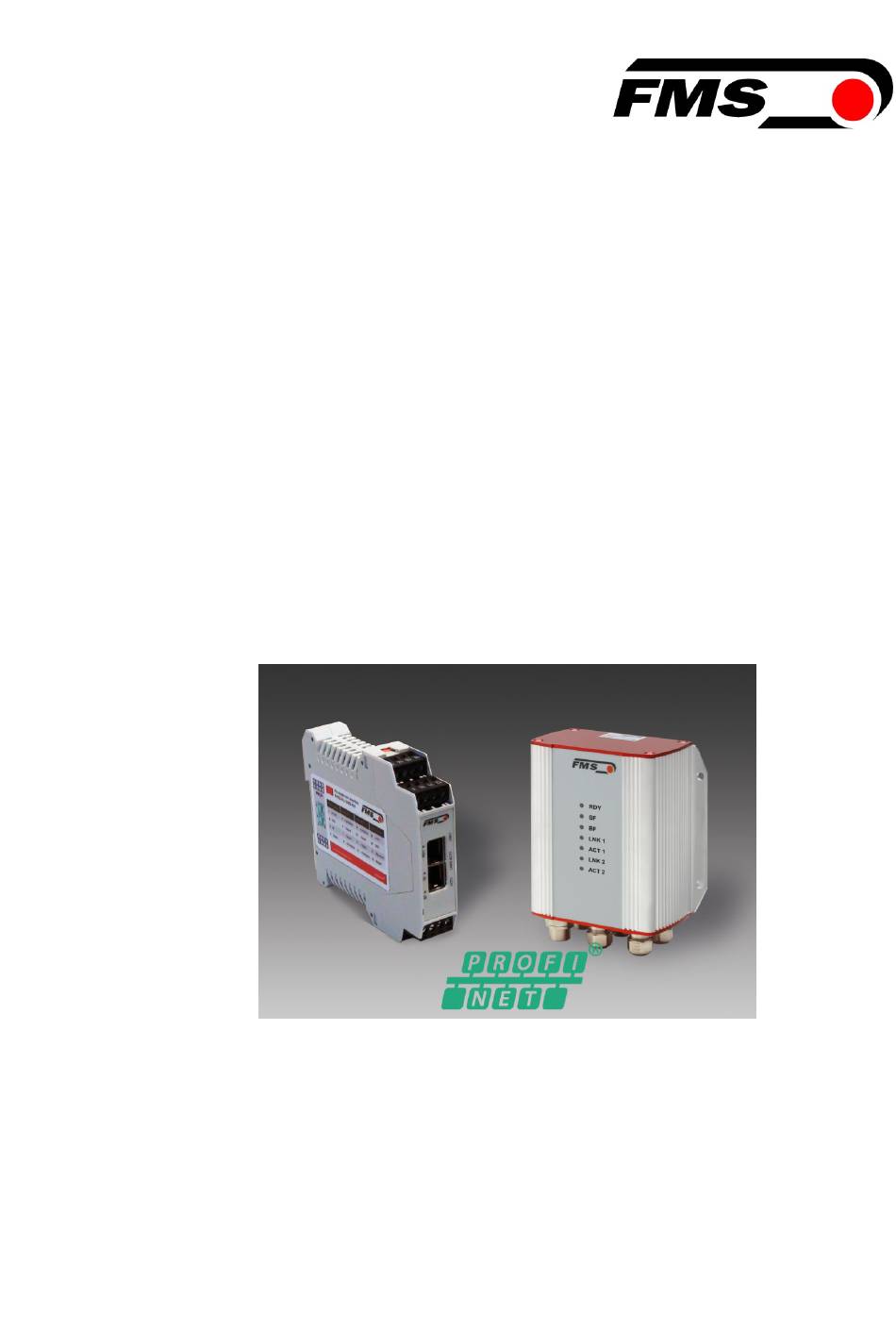

Bedienungsanleitung
EMGZ492.PNET
Zweikanaliger Messverstärker für PROFINET IO
EMGZ492.R.PNET zur Montage auf DIN-Schiene
EMGZ492.W.PNET für Wandmontage
Dokument Version
1.2, 10/2018 NS
Firmware Version
V 1.1.1
GSDML Datei
GSDML-V2.32-FMS-EMGZ491_492-20161130.xml
This operating manual is also available in English.
Please contact your local representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FMS EMGZ492.PNET

Inhaltszusammenfassung für FMS EMGZ492.PNET

  • Seite 1 EMGZ492.W.PNET für Wandmontage Dokument Version 1.2, 10/2018 NS Firmware Version V 1.1.1 GSDML Datei GSDML-V2.32-FMS-EMGZ491_492-20161130.xml This operating manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung EMGZ492.PNET 1 Inhaltsverzeichnis INHALTSVERZEICHNIS ..........................2 SICHERHEITSHINWEISE .......................... 4 Darstellung der Sicherheitshinweise ....................4 2.1.1 Gefährdung, die geringfügige oder mässige Verletzung zur Folge haben könnte ......4 2.1.2 Hinweis für die einwandfreie Funktion ................... 4 Allgemeine Sicherheitshinweise ......................5 PRODUKTBESCHREIBUNG ........................
  • Seite 3 Bedienungsanleitung EMGZ492.PNET ABMESSUNGEN ............................37 TECHNISCHE DATEN ..........................38 05.10.2018...

  • Seite 4: Sicherheitshinweise

    Bedienungsanleitung EMGZ492.PNET 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden.

  • Seite 5: Allgemeine Sicherheitshinweise

    Bedienungsanleitung EMGZ492.PNET 2.2 Allgemeine Sicherheitshinweise Die Funktion des Messverstärkers ist nur mit der vorgesehenen Anordnung der Komponenten zueinander gewährleistet. Andernfalls können schwere Funktionsstörungen auftreten. Beachten Sie daher die Montagehinweise auf den folgenden Seiten. Beachten Sie die örtlichen Installationsvorschriften. Unsachgemässe Behandlung des Elektronikmoduls kann zur Beschädigung der empfindlichen Elektronik führen!

  • Seite 6: Produktbeschreibung

    Geräte in geeigneter Form. Die gemessenen Kraftwerte stehen via PROFINET IO und über einen analogen Spannungsausgang zur Verfügung. Die Messverstärker eignen sich für die Zugmessung mit allen FMS- Kraftaufnehmern. Dabei können 2 Kraftaufnehmer A und B an den Verstärker angeschlossen werden, deren Messwerte als Einzelsignale (A und B), als Summensignal (A + B), als Differenzsignal |A –...

  • Seite 7: Kurzanleitung / Schnelleinstieg

    Bedienungsanleitung EMGZ492.PNET 4 Kurzanleitung / Schnelleinstieg Die Inbetriebnahme des EMGZ492.PNET Verstärkers beschränkt sich in dieser Bedienungsanleitung auf die Installationsprozedur, Offset-Kompensation und Kalibrierung des Systems. 4.1 Vorbereitungen für die Parametrierung Lesen Sie sorgfältig die Bedienungsanleitung des verwendeten Kraftaufnehmers Prüfen Sie Ihre Anforderungen an das System wie z.B.: o verwendete Masseinheiten im System o verwendete Ausgänge (0 bis 10V, Feldbus)

  • Seite 8: Montage Der Kraftaufnehmer

    Produkte. Die Montageanleitungen werden mit den Kraftaufnehmern mitgeliefert. 4.5 Elektrische Anschlüsse Es können zwei oder vier Kraftsensoren an den EMGZ492.PNET angeschlossen werden. Beim Einsatz von vier Sensoren, sind jeweils zwei intern parallel geschaltet. Die Verbindung zwischen Kraftsensoren und Verstärker wird mit einem 2x2x0.25mm [AWG 23] abgeschirmten, paarverseilten Kabel realisiert.

  • Seite 9: Emgz492.W.pnet

    Bedienungsanleitung EMGZ492.PNET Zur einfacheren Montage lassen sich die Klemmenblöcke vom Gehäuse trennen Abbildung 3: Lösen der Klemmenblöcke: Vorsichtiges Aushebeln mit kleinem Schraubendreher 4.5.2 EMGZ492.W.PNET Um Zugang zur Platine zu erhalten müssen die 4 Schrauben der Abdeckung mit den PG Verschraubungen und dem M12 Stecker lösen. Sie können die Platine dann ca. 3 cm herausziehen und die Klemmenblöcke für den einfacheren Anschluss der Litzen lösen.

  • Seite 10: Ethernet Anschlüsse

    Bedienungsanleitung EMGZ492.PNET Abbildung 5: Elektrische Anschlüsse EMGZ492.W.PNET EMGZ492_PNET_Grafik.ai 4.5.3 Ethernet Anschlüsse Table 1: pin assignment Ethernet connection EMGZ492_PNET_Grafik.ai Warnung Schlechte Erdung kann zu elektrischen Schlägen gegen Personen, Störungen an der Gesamtanlage oder Beschädigung des Messverstärkers führen! Es ist auf jeden Fall auf eine gute Erdung zu achten.

  • Seite 11: Kalibrierung Des Messsystem

    (siehe nachfolgende Abbildung) und den tatsächlichen Gegebenheiten in der Maschine Rechnung trägt. Falls der Materialzug in der Maschine nicht mit dem Gewichtsverfahren nachgebildet werden kann (z.B. aus Platzgründen), kann die Verstärkung mit dem „FMS- Calculator“ berechnet werden. Dieses Tool kann von der FMS Homepage heruntergeladen werden.

  • Seite 12: Kalibrierung Durchführen

    Bedienungsanleitung EMGZ492.PNET 5.3 Kalibrierung durchführen Webinterface aktivieren (siehe 9) und Webseite „Offset/Calibration“ aufrufen (siehe 9.3). Erster Kraftaufnehmer anschliessen (siehe 4.5). Bei Belastung in Messrichtung muss das Messsignal positiv werden. Falls negativ, müssen die Signalleitungen des betreffenden Kraftaufnehmers am Klemmenblock getauscht werden (siehe 4.5).

  • Seite 13: Grenzwertverletzungen

    FMS Calculator berechnete Verstärkung direkt in den Parameter Gain zu übernehmen. Die Kalibrierung an der Anlage wird dadurch hinfällt. Die Kalibrierung an der Anlage ist jener mittels FMS Calculator aber vorzuziehen, weil sie ein genaueres Resultat der Verstärkung liefert.

  • Seite 14: Über- Und Unterlaufprüfung (Overflow/Underflow)

    Leuchtet rot, wenn keine RJ45 Stecker angeschlossen sind. Blinkt rot, wenn die Kommunikation mit der SPS unterbrochen ist Nicht verwendet .R-Version .W-Version Leuchtet grün, sobald die Spannungsversorgung angeschlossen und der Prozessor gestartet ist. Abbildung 7: Signal LEDs auf EMGZ492.PNET EMGZ491_PNET_Grafik.ai 05.10.2018...

  • Seite 15: Einbindung In Profinet Netzwerk

    Bedienungsanleitung EMGZ492.PNET 6 Einbindung in PROFINET Netzwerk Die Messverstärker der Baureihe EMGZ492.PNET sind in der Lage in einem PROFINET - Netzwerk zu arbeiten. Dabei arbeitet der Verstärker als IO-Device (Slave) und die IO- Controller (z.B. SPS) als Master. 6.1 PROFINET – Schnittstelle Es wird PROFINET IO unterstützt.

  • Seite 16: Konfiguration

    Bedienungsanleitung EMGZ492.PNET 7 Konfiguration Die Konfiguration des EMGZ492.PNET kann entweder über das Webinterface oder über PROFINET durchgeführt werden. Auf die Parameter „Tiefpassfilter aktiv“ und „Tiefpassfilter Analogausgang aktiv“ kann nicht über das Webinterface zugegriffen werden. 7.1 Beschreibung der Parameter Parameter Name...
  • Seite 17 Bedienungsanleitung EMGZ492.PNET Gain A Der Verstärkungsfaktor bewirkt, dass die angezeigte Kraft mit der effektiven Kraft am Kraftaufnehmer A übereinstimmt. Min. 0.100 Max. 20.000 Vorgabewert 1.000 Nennkraft A Die Nennkraft gibt an, welche Messkapazität der Kraftaufnehmer A besitzt. Z.B. wenn zwei 500N Kraftaufnehmer in der Walze installiert sind, müssen...
  • Seite 18 Bedienungsanleitung EMGZ492.PNET Gain B Der Verstärkungsfaktor bewirkt, dass die angezeigte Kraft mit der effektiven Kraft am Kraftaufnehmer B übereinstimmt. Min. 0.100 Max. 20.000 Vorgabewert 1.000 Nennkraft B Die Nennkraft gibt an, welche Messkapazität der Kraftaufnehmer B besitzt. Z.B. wenn zwei 500N Kraftaufnehmer in der Walze installiert sind, müssen...

  • Seite 19: Zyklischer Datenverkehr

    Bedienungsanleitung EMGZ492.PNET Grenzfrequenz Der Verstärker verfügt über einen Tiefpassfilter, der das Tiefpassfilter Signal des analogen Spannungsausgangs filtert. Dieser Analogausgang Filter dient der Unterdrückung unerwünschter Störsignale. Mit diesem Parameter wird die Grenzfrequenz des Filters eingestellt. Dieser Tiefpassfilter ist unabhängig vom PROFINET Filter.
  • Seite 20 Bedienungsanleitung EMGZ492.PNET Istwert A in Newton Gefilterter Istwert des Kraftaufnehmers A in Newton umgerechnet Datentyp long (signed 32 Bit) Wertebereich ±200‘000‘000 Wertformat ±######,### Der Wert wird als Dezimalwert mit drei Nachkommastellen interpretiert. Bsp. 1500 = 1,500N (1,5N) Einheit Istwert A in Pfund Gefilterter Istwert des Kraftaufnehmers A in Pfund umgerechnet.
  • Seite 21 Bedienungsanleitung EMGZ492.PNET Istwert B in ADC Über den A/D-Wandler eingelesener Wert des Kraftaufnehmers B. Datentyp int (signed 16 Bit) Wertebereich -16384 bis 16383 Wertformat ±##### Der Wert wird als ganzzahliger Wert ohne Nachkommastellen interpretiert. Bsp. 1000 = 1000 ADC Rohmesswert...
  • Seite 22 Bedienungsanleitung EMGZ492.PNET Istwert B in Einheit Gefilterter Istwert des Kraftaufnehmers B in die konfigurierte Einheit umgerechnet. Datentyp long (signed 32 Bit) Wertebereich ±200‘000‘000 Wertformat ±#######,### bei N, kN, kg, oder lb Der Wert wird als Dezimalwert mit drei Nachkommastelen interpretiert. Bsp. Einheit ist auf kN gesetzt.

  • Seite 23: Azyklischer Datenverkehr

    Bedienungsanleitung EMGZ492.PNET Istwert (A + B)/2 in Gefilterter Istwert des MIttelwertes in die konfigurierte Einheit Einheit umgerechnet. Datentyp long (signed 32 Bit) Wertebereich ±200‘000‘000 Wertformat ±#######,### bei N, kN, kg, oder lb Der Wert wird als Dezimalwert mit drei Nachkommastelen interpretiert. Bsp. Einheit ist auf kN gesetzt.
  • Seite 24 Bedienungsanleitung EMGZ492.PNET Parameter Index Beschreibung 0x01 Einheit A Zugriffsart Parameter Befehl Einheit A Datentyp byte (unsigned 8 Bit) Wertebereich 0 bis 4 0=N; 1=kN; 2=lb; 3=g; 4=kg Werteformat 05.10.2018...
  • Seite 25 Bedienungsanleitung EMGZ492.PNET 0x02 Offset A Zugriffsart Parameter Befehl Offset Datentyp int (unsigned 16 Bit) Wertebereich -16‘000 bis 16‘000 Werteformat ±##### 0x03 Gain A Zugriffsart Parameter Befehl Gain Datentyp int (unsigned 16 Bit) Wertebereich 100 bis 20‘000 Werteformat ##,### 0x04 Nennkraft A Die Nennkraft ist die maximal zulässige Kraft.
  • Seite 26 Bedienungsanleitung EMGZ492.PNET 0x06 Grenzfrequenz Tiefpassfilter Istwert A Grenzfrequenz des Tiefpass-filters für den Istwert, welcher über PROFINET ausgegeben wird. Zugriffsart Parameter Befehl Grenzfrequenz Tiefpassfilter Istwert (PROFINET) Datentyp int (unsigned 16 Bit) Wertebereich 1 bis 2‘000 Werteformat ###,# Einheit 0x07 Offsetabgleich A Offset ermitteln und speichern.
  • Seite 27 Bedienungsanleitung EMGZ492.PNET 0x0A Gain B Zugriffsart Parameter Befehl Gain Datentyp int (unsigned 16 Bit) Wertebereich 100 bis 20‘000 Werteformat ##,### 0x0B Nennkraft B Die Nennkraft ist die maximal zulässige Kraft. Zugriffsart Parameter Befehl Nennkraft B Datentyp long (unsigned 32 Bit) Wertebereich 0 bis 200‘000‘000...
  • Seite 28 Bedienungsanleitung EMGZ492.PNET 0x0E Offsetabgleich B Offset ermitteln und speichern. Das System wird ohne Materialzug auf Null gesetzt. Zugriffsart Parameter Befehl Offsetabgleich Datentyp byte (unsigned 8 Bit) Wertebereich 0 bis 1 Werteformat 0x0F Kalibrierung B Kalibriert den Verstärker auf das Gewicht in Newton, welches hier übergeben wird.
  • Seite 29 Bedienungsanleitung EMGZ492.PNET 0x20 Ausgabewert 0 = (A +B)/2 1 = A + B 2 = |A - B| 3 = A 4 = B 05.10.2018...
  • Seite 30 Bedienungsanleitung EMGZ492.PNET 0x21 Skalierung Analogausgang Bestimmt bei welcher Kraft der Analogausgang den Maximalwert von 10V ausgibt. Zugriffsart Parameter Befehl Skalierung Analogausgang Datentyp long (unsigned 32 Bit) Wertebereich 100 bis 200‘000‘000 Werteformat ######,### Einheit 0x22 Tiefpassfilter Analogausgang aktiv Tiefpassfilter Analogausgang ein- bzw. ausschalten; 0 = Aus;...

  • Seite 31: Profinet - Kommunikation

    SNMP Simple Network Management Protocol Ebenso sind alle weiteren Services, welche für PROFINET benötigt werden, zugelassen. Der EMGZ492.PNET kann zu jeder Zeit mit den obigen Diensten belastet werden. Zudem können weitere Dienste eingesetzt werden, sofern diese die Netzlast gemäss Netload Class III für Normal Operation nicht überschreiten.

  • Seite 32: Webinterface

    Bedienungsanleitung EMGZ492.PNET 9 Webinterface 9.1 Zugriff auf den Verstärker über ein Webinterface Parameteränderungen oder die Kalibrierung des Systems sind über ein Webinterface möglich. Die Verwendung des Webinterface setzt die Kenntnis der IP-Adresse voraus. Ihr IT-Systemadministrator kann über die zugewiesene Adresse Auskunft geben. Nach Eingabe der IP-Adresse (im u.a.

  • Seite 33: Parameter - Einstellungen

    Bedienungsanleitung EMGZ492.PNET Current Reading (aktuelle Messwerte) Abbildung 10: Die Webseite Current Reading zeigt alle aktuellen Werte des Verstärkers an. Die erste Zeile Tension zeigt die am Eingang gemessene Zugkraft in der eingestellten Masseinheit an. In der zweiten Zeile Output wird die Ausgangsspannung in Volt angezeigt.

  • Seite 34: Offsetabgleich Und Kalibrierung Über Webbrowser

    Bedienungsanleitung EMGZ492.PNET 9.3 Offsetabgleich und Kalibrierung über Webbrowser Zum Abgleich des Verstärkers steht die Seite Offset/Calibration zur Verfügung. Über diese Seite kann der Offset abgeglichen und anschliessend die Kalibrierung durchgeführt werden. Diese Funktionen stehen auch über die SPS zur Verfügung. Sollten die Werte für Offset und Verstärkung bekannt sein, können diese auch direkt den entsprechenden...

  • Seite 35: Ethernet - Einstellungen

    Bedienungsanleitung EMGZ492.PNET 9.4 Ethernet - Einstellungen Diese Seite zeigt die aktuelle TCP/IP - Konfiguration an. Sie kann über das Webinterface nicht geändert, sondern nur gelesen werden. Änderungen an dieser Konfiguration können nur über die SPS erfolgen. Abbildung 13: Ethernet-Einstellungen 05.10.2018...

  • Seite 36: System - Einstellungen

    Bedienungsanleitung EMGZ492.PNET 9.5 System - Einstellungen Über die Seite System Settings ist die interne Firmware Version ersichtlich. Weiter kann hier eine neue Firmware geladen werden. Abbildung 14: System-Einstellungen Aktuelle Firmware-Dateien finden Sie im Downloadbereich auf unserer Webseite. 05.10.2018...

  • Seite 37: Abmessungen

    Bedienungsanleitung EMGZ492.PNET 10 Abmessungen Abbildung 15: EMGZ492.R.PNET Gehäuse für DIN-Schienenmontage Abbildung 16: EMGZ492.W.PNET Gehäuse für Wandmontage 05.10.2018...

  • Seite 38: Technische Daten

    Bedienungsanleitung EMGZ492.PNET 11 Technische Daten Technische Daten Anzahl Kanäle 2 Kanäle für 2 oder 4 Kraftaufnehmer Kraftaufnehmer-speisung 5 VDC, max. 80 mA, hochstabil Bereich Eingangssignal ± 9 mV (max. 12.5 mV) Auflösung A/D-Wandler ± 32‘768 Digit (16 Bit) Auflösung D/A-Wandler 0 bis 4‘096 (12 Bit)
  • Seite 39 VLAN- and priority tagging Features Remote Flash Update Flashupdate-Routine für das Hochladen von SW-Updates Webservice Konfiguration, Messdaten können via http abgefragt werden. (EMGZ492.PNET kann auch über PROFINET konfiguriert werden) Multiple Application 1 OP AR; 1 Supervisory AR Relation PROFINET IO V 2.3, legacy startup of specification V 2.2 is supported...
  • Seite 40 Bedienungsanleitung EMGZ492.PNET FMS Force Measuring Systems AG FMS USA, Inc. FMS (UK) FMS Italy Aspstrasse 6 2155 Stonington Avenue Suite 119 Highfield, Atch Lench Road Via Baranzate 67 8154 Oberglatt (Switzerland) Hoffman Estates,, IL 60169 (USA) Church Lench 20026 Novate Milanese Tel.
