Bedienungsanleitung EMGZ491.ECAT
4.4 Montage der Kraftaufnehmer
Die Montage der Kraftaufnehmer erfolgt gemäss der Montageanleitung der jeweiligen
Produkte. Die Montageanleitungen werden mit den Kraftaufnehmern mitgeliefert.
4.5 Elektrische Anschlüsse
Es können ein oder zwei Kraftaufnehmer an den EMGZ491.ECAT angeschlossen werden.
Beim Einsatz von zwei Kraftaufnehmern sind diese intern parallelgeschaltet. Die
Verbindung zwischen Kraftaufnehmer und Verstärker wird mit einem 2x2x0.25mm
[AWG 23] abgeschirmten, paarverseilten Kabel realisiert.
4.5.1 EMGZ491.R.ECAT

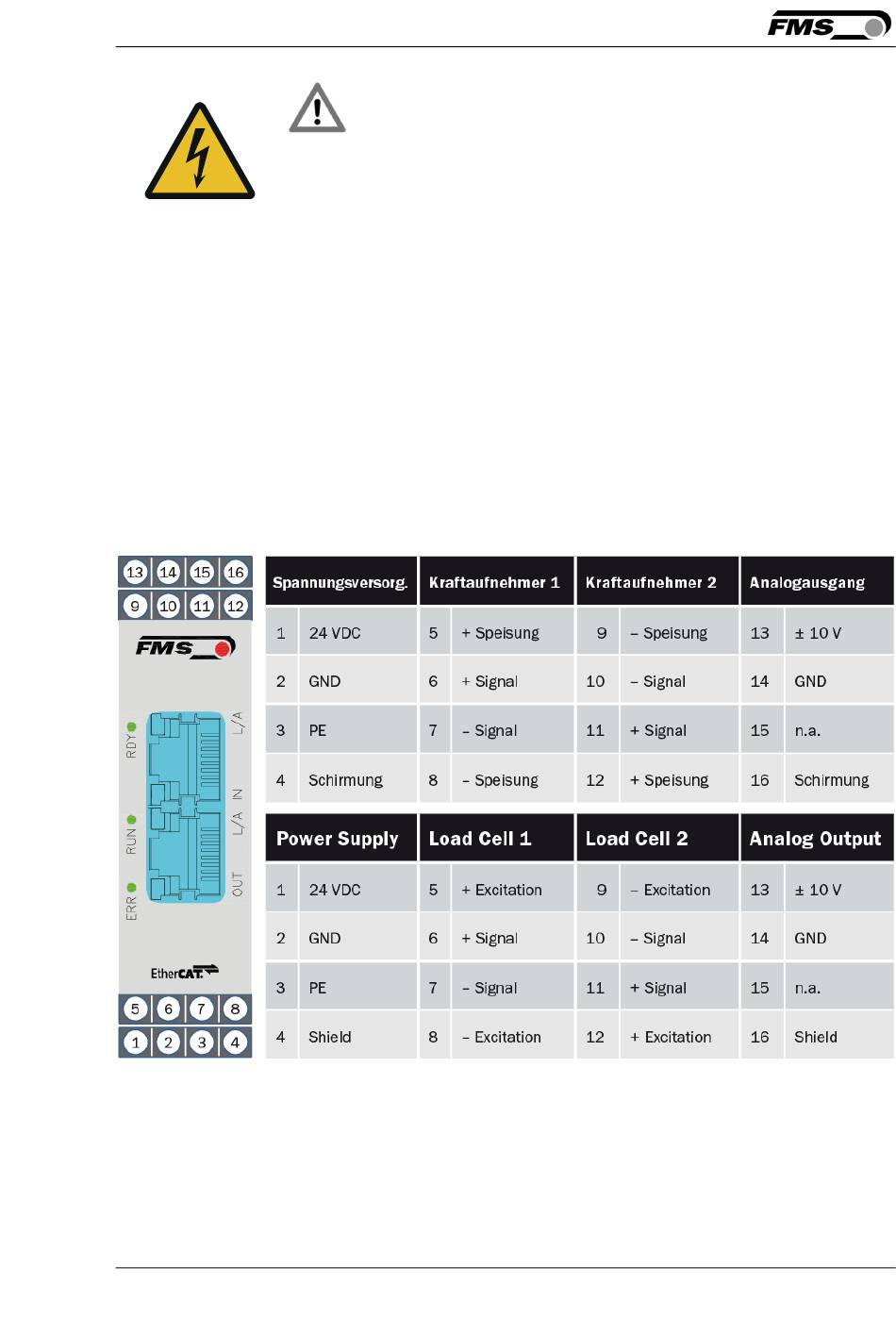

Abbildung 2: Elektrische Anschlüsse EMGZ491.R.ECAT
05.10.2018
Warnung
Die örtlichen Installationsvorschriften dienen der Sicherheit von
elektrischen Anlagen. Sie sind in dieser Bedienungsanleitung nicht
berücksichtigt. Sie sind jedoch in jedem Fall einzuhalten.
2
7
