Bedienungsanleitung EMGZ491.ECAT
Die Ausgangsspannung bewegt sich zwischen 0 und +10V. Bei der Prüfung wird eine
Hysterese von +/-10 Digits verwendet, damit die Fehlerbits nicht bei jeder kleinen Über-
bzw. Unterschreitung ansprechen. Der Überlauf spricht folglich beim Erreichen des
theoretisch berechneten Ausgabewerts von 10.05V an. Für den Unterlauf ist das der
Wert 0.05V. Beim Erreichen dieser Grenzwerte werden die entsprechenden Bits im
Status gesetzt. Die Bits fallen weg, sobald der Ausgabewert wieder im gültigen Bereich
liegt (oberhalb 0.05V oder unterhalb 9.95V).
5.6 Beschreibung der LEDs
EMGZ491.R.ECAT EMGZ491.W.ECAT

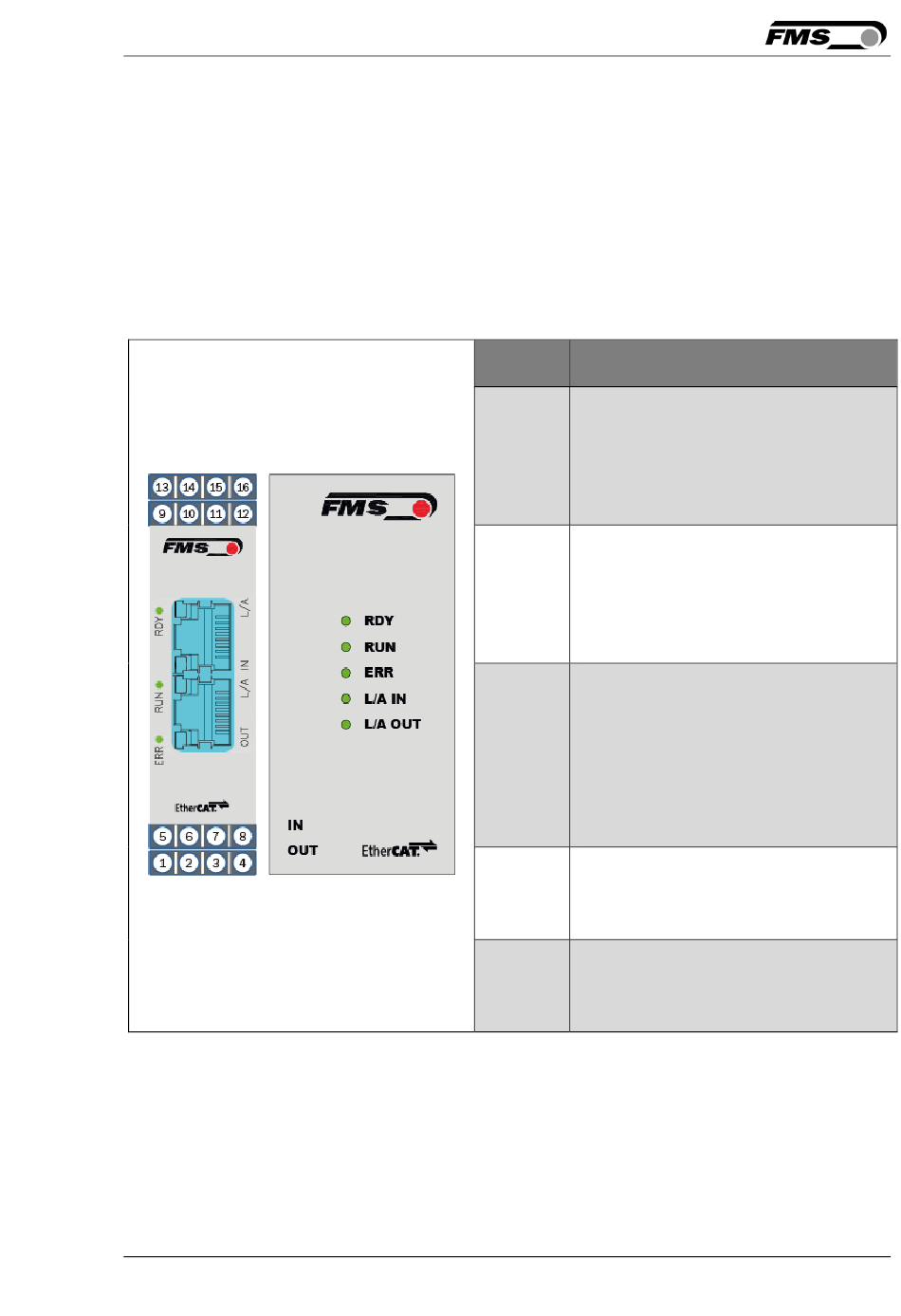

Abbildung 7: Signal LEDs auf EMGZ491.ECAT
05.10.2018
LED
Bedeutung
Aus: keine Verbindung zum
vorhergehenden EtherCAT-Modul
Leuchtet: LINK: Verbindung zum
L/A IN
vorhergehenden EtherCAT-Modul
Blinkt: ACT: Kommunikation mit
vorhergehenden EtherCAT-Modul
Aus: keine Verbindung zum
nachfolgendem EtherCAT-Modul
Leuchtet: LINK: Verbindung zum
L/A OUT
nachfolgendem EtherCAT-Modul
Blinkt: ACT: Kommunikation mit
nachfolgendem EtherCAT-Modul
Aus: EtherCAT-Modul ist im Status
Init
Blinkt schnell: EtherCAT-Modul ist
im Status Pre-Operational
RUN
Blinkt langsam: EtherCAT-Modul ist
im Status Safe-Operational
Leuchtet: EtherCAT-Modul ist im
Status Operational
Leuchtet rot, wenn keine RJ45
Stecker angeschlossen sind.
ERR
Blinkt rot, wenn die Kommunikation
mit der SPS unterbrochen ist
Leuchtet grün, sobald die
Spannungsversorgung
RDY
angeschlossen und der Prozessor
gestartet ist.
EMGZ491_ECAT_Grafik.ai
14
