Bedienungsanleitung EMGZ491.ECAT
3 Produktbeschreibung

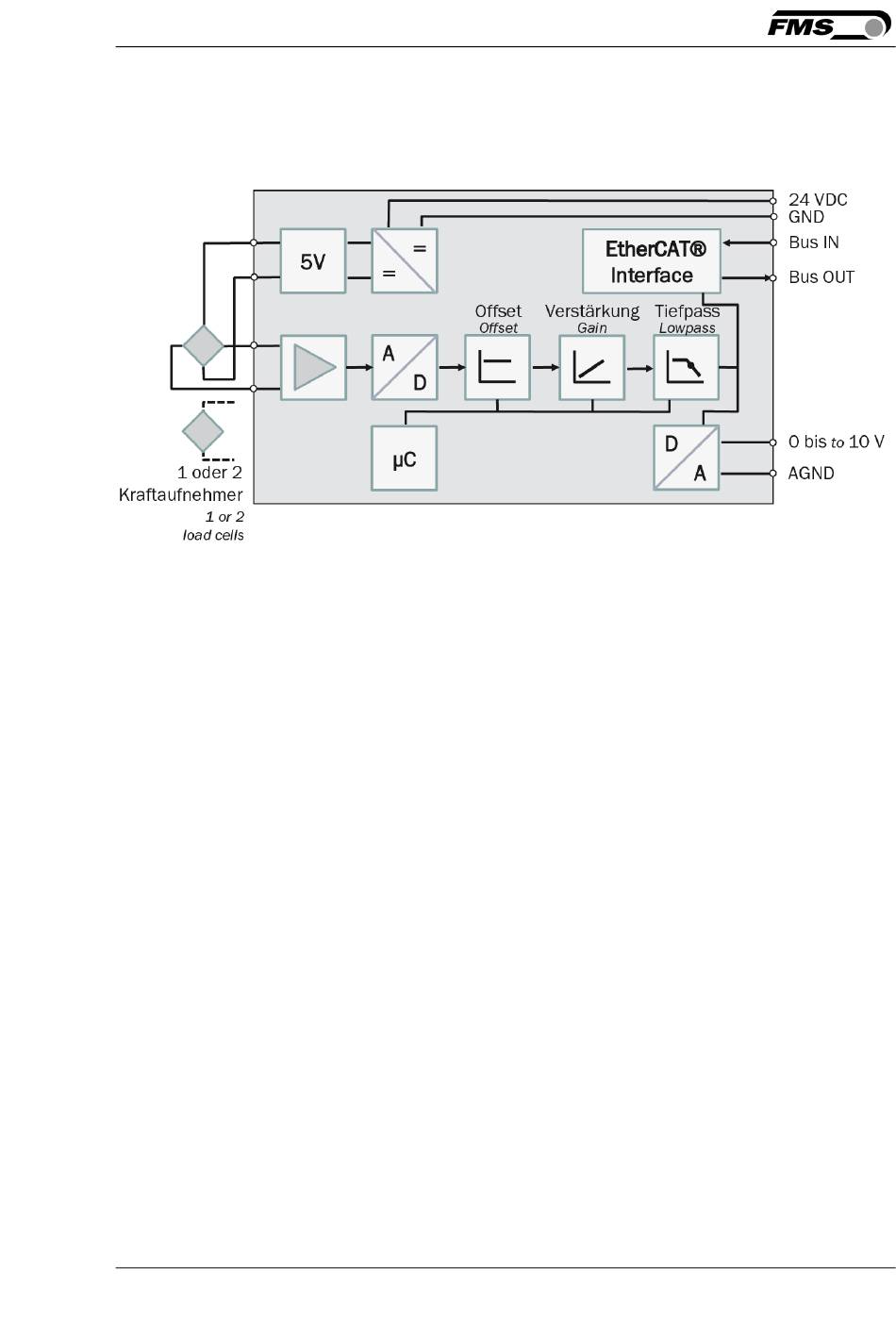

3.1 Blockschaltbild
Abbildung 1: Blockschaltbild EMGZ491.ECAT
3.2 Systembeschreibung
Die mikroprozessorgesteuerten Messverstärker der Baureihe EMGZ491.ECAT dienen
der Aufbereitung, Verstärkung und Weitergabe des Messsignals an nachfolgende Geräte
in geeigneter Form. Die gemessenen Kraftwerte stehen via EtherCAT
analogen Spannungsausgang zur Verfügung.
Die Messverstärker eignen sich für die Zugmessung mit allen FMS- Kraftaufnehmern.
Dabei können 1 oder 2 Kraftaufnehmer an das Gerät angeschlossen werden.
3.3 Lieferumfang
Im Lieferumfang enthalten
-
Messverstärker
-
Montage- und Bedienungsanleitung
Nicht im Lieferumfang enthalten
-
AC/DC Netzgerät, Mindestanforderung: EMC Immunity Spezifikationen EN61000-4-
2, 3, 4, 5; EN55024 light industry level, criteria A, z.B. TRAKO TXL 035-0524D
-
Kabel für Spannungsversorgung
Nicht im Lieferumfang enthalten, als Zubehör bei FMS erhältlich
-
Patchkabel mit RJ45 Steckern (gerade oder 90°)
-
Sensorkabel zur Verbindung von Kraftaufnehmer und Messverstärker
-
M12 Stecker, D-kodiert
05.10.2018
und über einen
®
5
