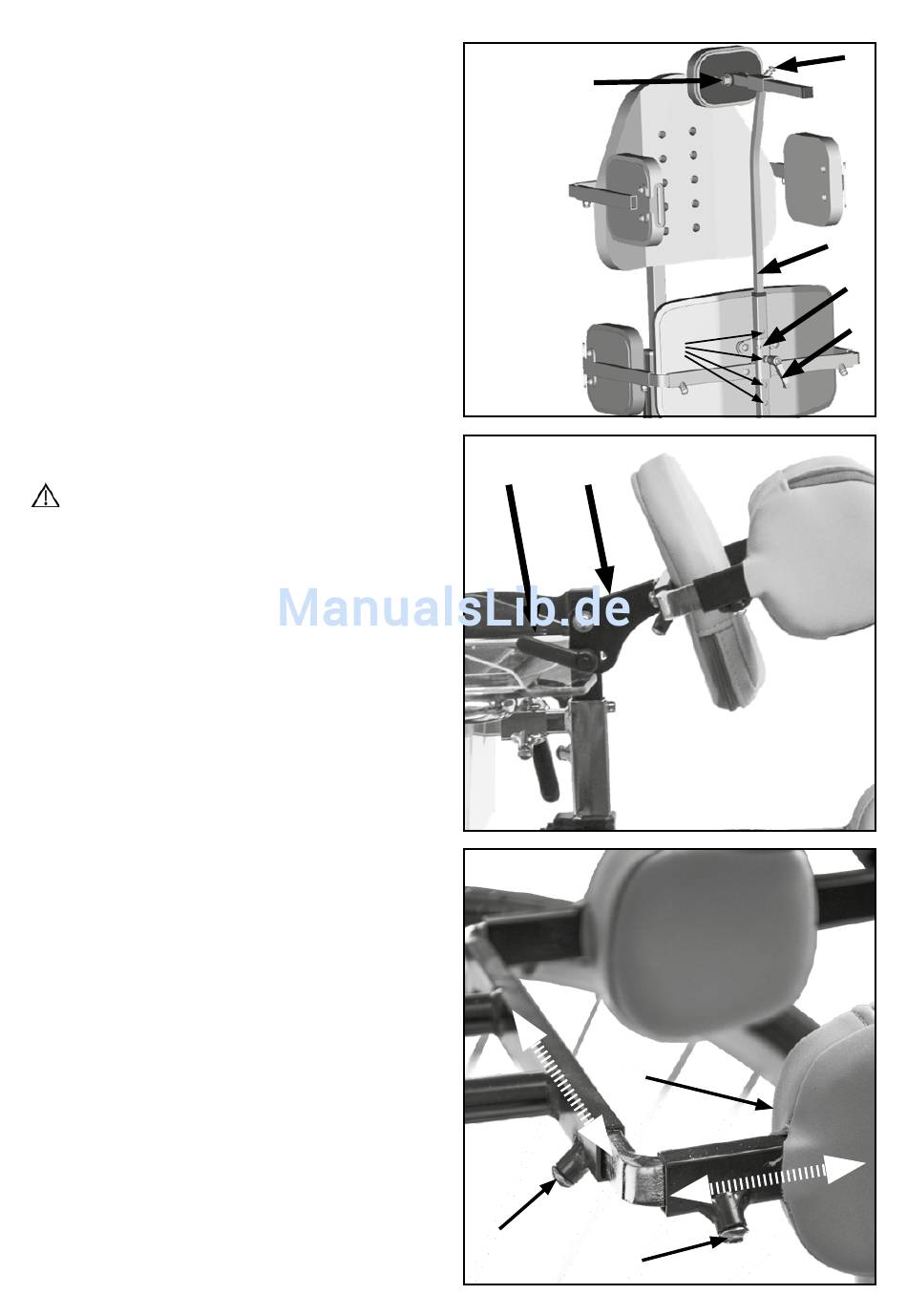

3.5 RÜCKENPELOTTEN
(1) Höheneinstellung der Rückenpelotte:
• Öffnen Sie den Klemmhebel (A) der Gesäßpelotte
so weit, dass Sie den Träger (B) der Rückenpelotte
im Halter (C) frei nach oben bzw. unten schieben
können.
• Versetzen Sie den Träger (B) in die gewünschte Höhe.
• Drehen Sie den Klemmhebel (A) durch eine der al-
ternativen Bohrungen (D) und
• drehen Sie den Klemmhebel (A) wieder fest zu.
Tiefen- und Winkeleinstellung der Rückenpelotte:
• Öffnen Sie die Stellschraube (E),
• schieben Sie die Rückenpelotte in die gewünschte
Position und
• drehen Sie die Stellschraube (E) wieder fest zu.
• Zur Winkeleinstellung lösen Sie die Schraube (F),
• bringen Sie das Polster in die gewünschte Neigung
• und drehen die Schraube (F) wieder fest zu.
3.6

BRUSTPELOTTE

3.6.1 Höheneinstellung der Brustpelotte
ACHTUNG
Die erforderlichen Arbeiten sind im Serviceheft beschrie-
ben und dürfen nur von qualifizierten Fachkräften vorge-
nommen werden.

3.6.2 Neigungswinkel der Brustpelotte

Zum Anpassen des Neigungswinkels der Brustpelotte:
(2) Lösen Sie den Klemmhebel (A)
•
• drehen Sie den Träger (B) der Brustpelotte in die
gewünschte Neigung und
• drehen Sie den Klemmhebel (A) wieder fest zu.
3.7

SEITLICHE BRUSTPELOTTEN

(3) Zum Anpassen der Breite:
• Lösen Sie auf beiden Seiten die Stellschrauben (A),
• bringen Sie die seitlichen Brustpelotten (B) in die
gewünschte Distanz und
• drehen Sie die Stellschrauben (A) wieder fest zu.
(3) Zum Anpassen der Tiefe:
• Lösen Sie auf beiden Seiten die Stellschrauben (C),
• bringen Sie die seitlichen Brustpelotten (B) in die
gewünschte Position und
• drehen Sie alle Stellschrauben/Klemmhebel (C)
wieder fest zu.
