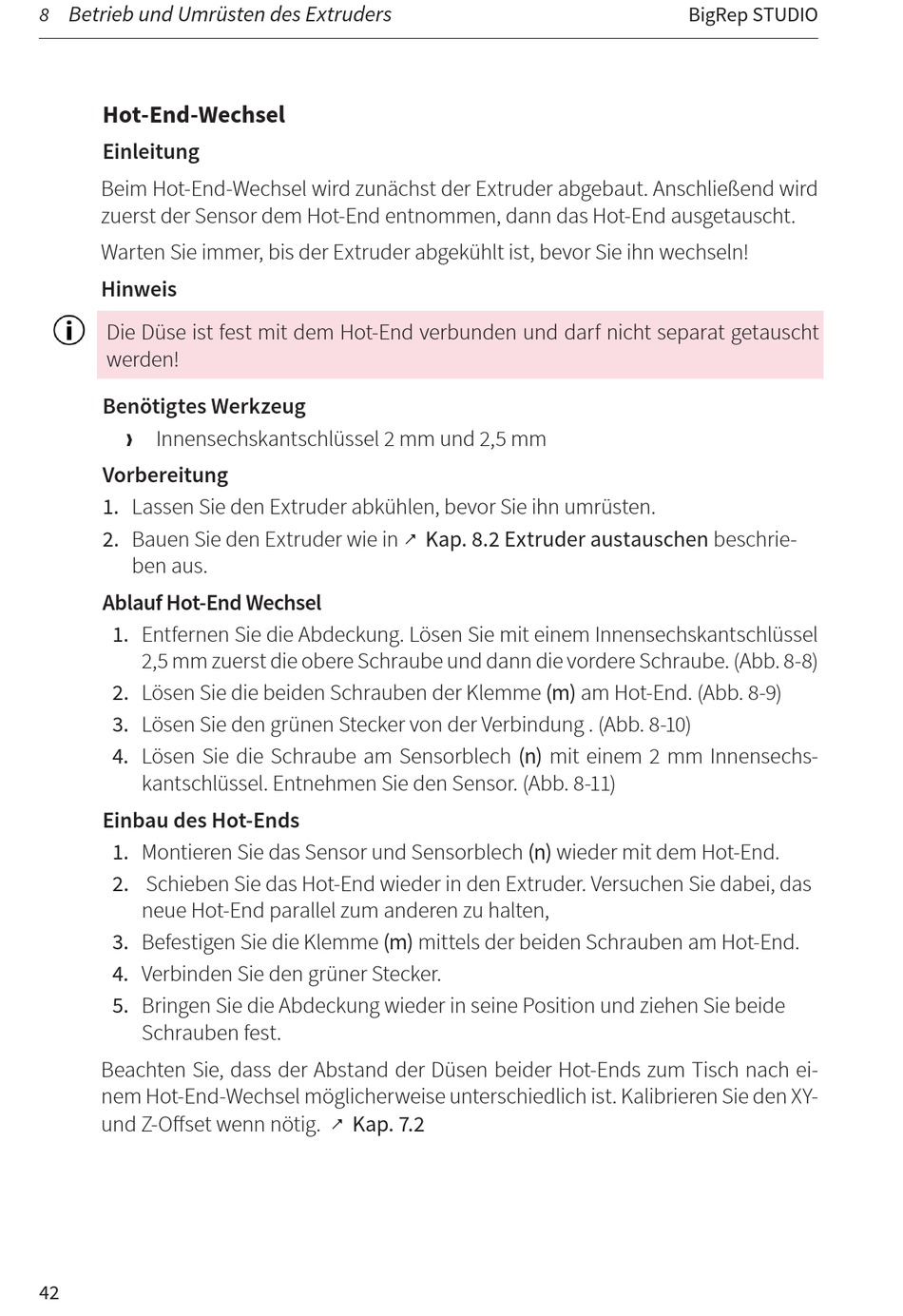

BigRep STUDIO Betriebsanleitung Seite 42

Betrieb und Umrüsten des Extruders
8
Hot-End-Wechsel
Einleitung
Beim Hot-End-Wechsel wird zunächst der Extruder abgebaut. Anschließend wird
zuerst der Sensor dem Hot-End entnommen, dann das Hot-End ausgetauscht.
Warten Sie immer, bis der Extruder abgekühlt ist, bevor Sie ihn wechseln!
Hinweis
Die Düse ist fest mit dem Hot-End verbunden und darf nicht separat getauscht
werden!
Benötigtes Werkzeug
›
Innensechskantschlüssel 2 mm und 2,5 mm
Vorbereitung
1. Lassen Sie den Extruder abkühlen, bevor Sie ihn umrüsten.
2. Bauen Sie den Extruder wie in
ben aus.
Ablauf Hot-End Wechsel
1. Entfernen Sie die Abdeckung. Lösen Sie mit einem Innensechskantschlüssel
2,5 mm zuerst die obere Schraube und dann die vordere Schraube. (Abb. 8-8)
2. Lösen Sie die beiden Schrauben der Klemme (m) am Hot-End. (Abb. 8-9)
3. Lösen Sie den grünen Stecker von der Verbindung . (Abb. 8-10)
4. Lösen Sie die Schraube am Sensorblech (n) mit einem 2 mm Innensechs-
kantschlüssel. Entnehmen Sie den Sensor. (Abb. 8-11)
Einbau des Hot-Ends
1. Montieren Sie das Sensor und Sensorblech (n) wieder mit dem Hot-End.
2. Schieben Sie das Hot-End wieder in den Extruder. Versuchen Sie dabei, das
neue Hot-End parallel zum anderen zu halten,
3. Befestigen Sie die Klemme (m) mittels der beiden Schrauben am Hot-End.
4. Verbinden Sie den grüner Stecker.
5. Bringen Sie die Abdeckung wieder in seine Position und ziehen Sie beide
Schrauben fest.
Beachten Sie, dass der Abstand der Düsen beider Hot-Ends zum Tisch nach ei-
nem Hot-End-Wechsel möglicherweise unterschiedlich ist. Kalibrieren Sie den XY-
und Z-Offset wenn nötig.
42
Kap. 8.2 Extruder austauschen beschrie-
&
Kap. 7.2
&
