BigRep STUDIO
›
Schritt 2: Off set berechnen mit einer Genauigkeit von 0,1 mm
– Drucken Sie den G-Code
sung von 0,1 mm.
– Nach Beendigung des Drucks warten, bis der Tisch abgekühlt ist! Ent-
nehmen Sie den Druck.
– Off sets bestimmen: Die von Extruder 1 und 2 erstellten Muster berühren
sich nur in einem Punkt. Identifizieren Sie diesen Punkt und notieren Sie
den Off set wie in folgender Grafik dargestellt.

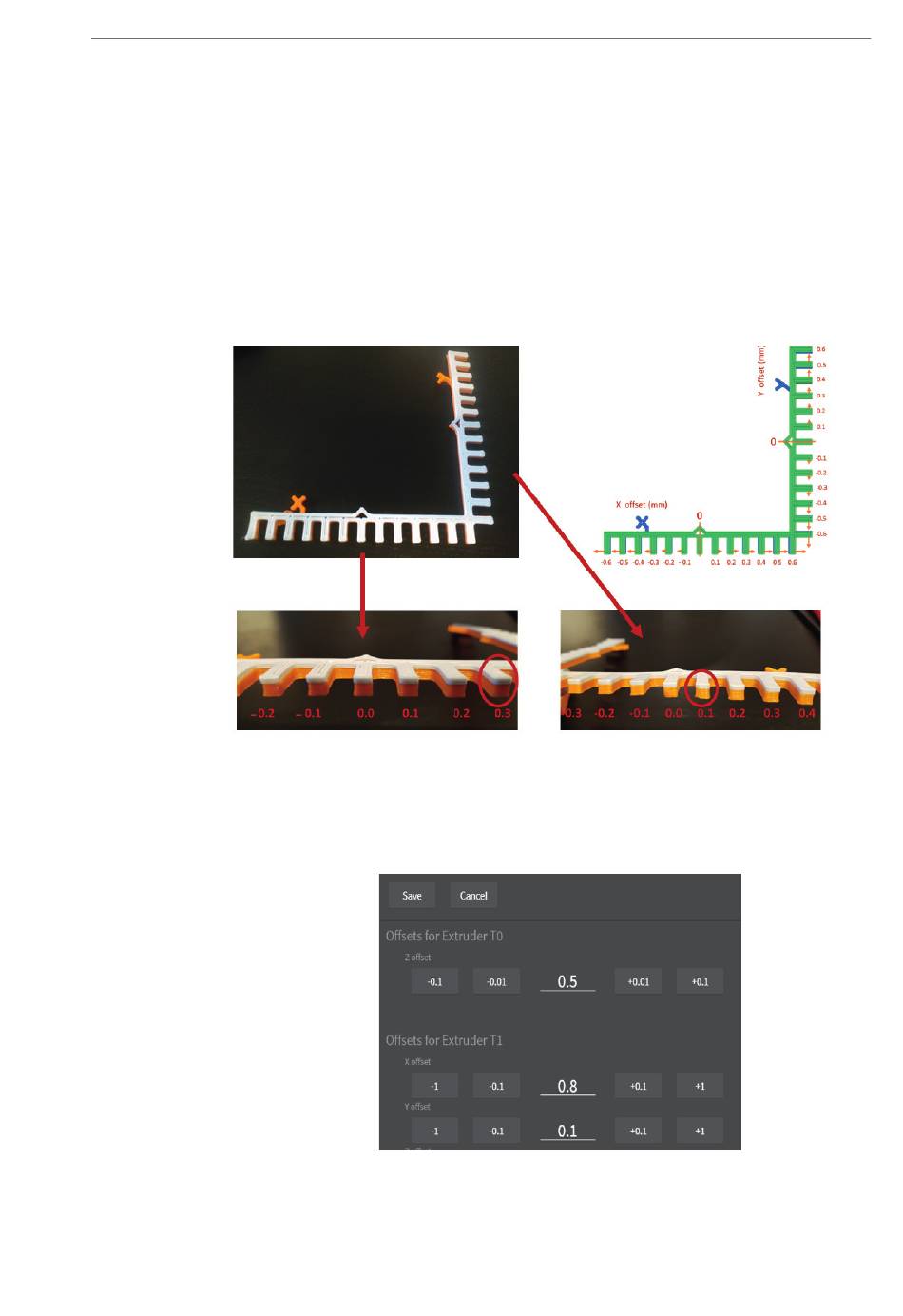

Abb. 7-5 : Vorlage Kalibrierung – in diesem Beispiel: X-Off set = 0,3 mm, Y-Off set = +0,1 mm
– Öff nen Sie das Advanced Menu und aktualisieren Sie die Off set-Werte,
indem Sie die neuen Werte zu den alten addieren. Speichern Sie die
Werte mit Save.
Step2_XY_STUDIO_Gcode
Abb. 7-6: Off set-Einstellung im Interface
Bedienung und Betrieb
7
mit einer Auflö-
29
