BigRep STUDIO
3.2. Übersicht BigRep STUDIO
A
B
C
D
E
F
z
y
x
A Filamentführung (2 St.)
B Not-Halt-Schalter (2 St.)
C Reset-Knopf
D USB-Schnittstelle (4 St.)
E Touchscreen
F Lagerrollen verstellbar (2 St.)
G Extruder
H Tisch (Print Bed)
I X-Führungsschienen (2 St.)
J Wartungsklappe (2 St.)
K Y-Führungsschiene
L Maschinenfuß verstellbar (4 St.)
M Z-Führungsachsen (2 St.)
N Z-Führungsspindel (4 St.)
O Tür
P Stauraum für Spulen
R Hauptstecker
S Hauptschalter
T Schaltschrank
U LAN-Schnittstelle (RJ45 Anschluss)
J
I
H
G

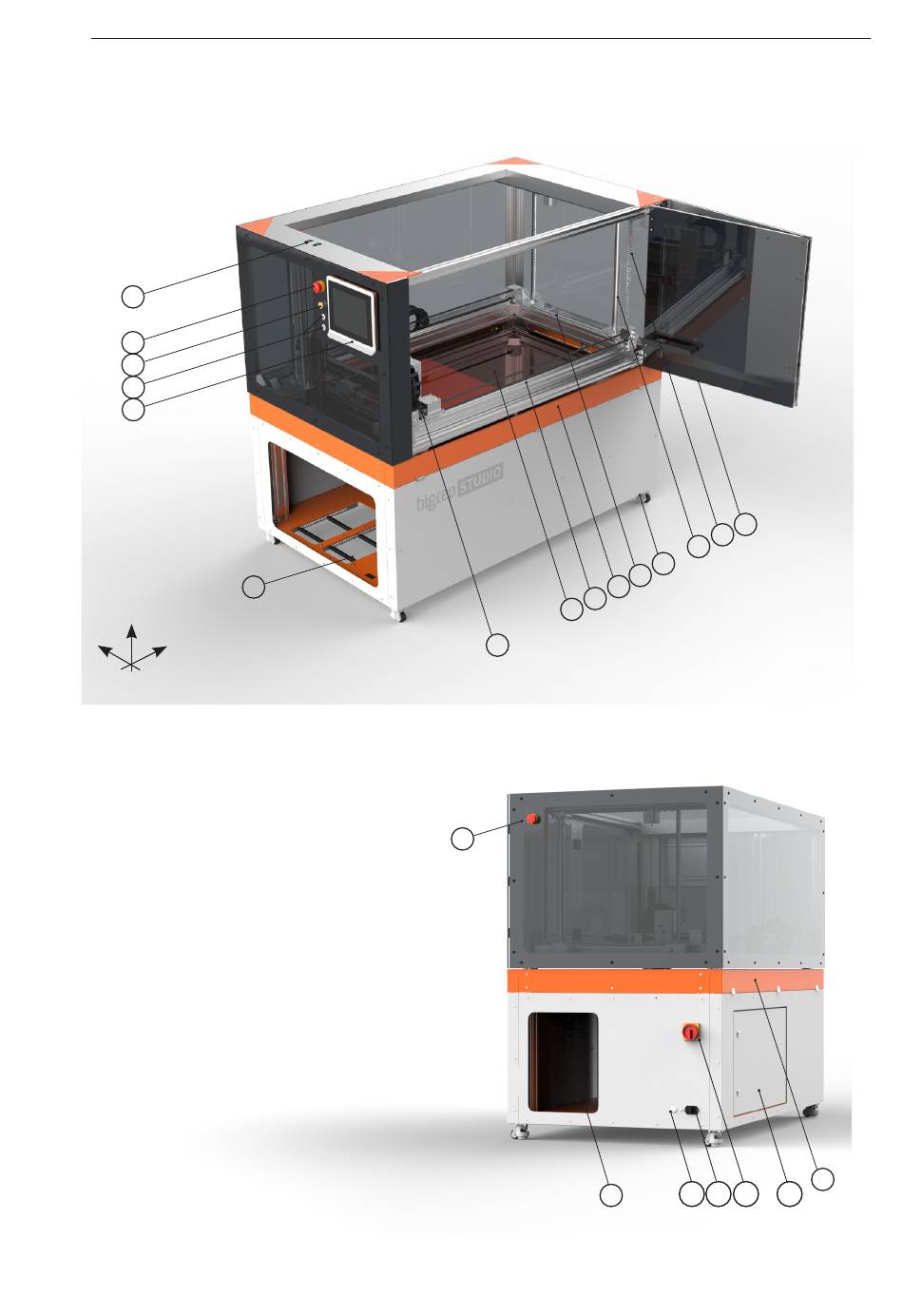

Abb. 3-1: BigRep STUDIO
B
P
Aufbau und Funktion
3
O
N
M
L
K
U R S T
J
