Bedienung und Betrieb
7
XY-Off sets für Extruder T1
Um beide Extruder parallel zu nutzen (Dual Extrusion), ist eine XY-Kalibrierung nö-
tig. Diese Kalibrierung muss nach dem Wechsel des Extruders oder Hot-Ends, sowie
nach einem Standortwechsel des Druckers durchgeführt werden. Ebenfalls nötig
wird die Kalibrierung, wenn ein falscher Off set zwischen den Düsen gemessen wird.
›
Rufen Sie die Seite [support.bigrep.com] auf und laden Sie die Kalibrierungs-
dateien (XY off set calibration files) herunter.
›
Schritt 1: Off set berechnen mit einer Genauigkeit von 0,5 mm
– Drucken Sie den G-Code
– Nach dem Beenden des Druckes, diesen NICHT vom Tisch entfernen.
– Off sets bestimmen: Die von Extruder T0 und T1 erstellten Muster
berühren sich nur in einem Punkt. Identifizieren Sie diesen Punkt und
notieren Sie den Off set wie in folgender Grafik dargestellt.

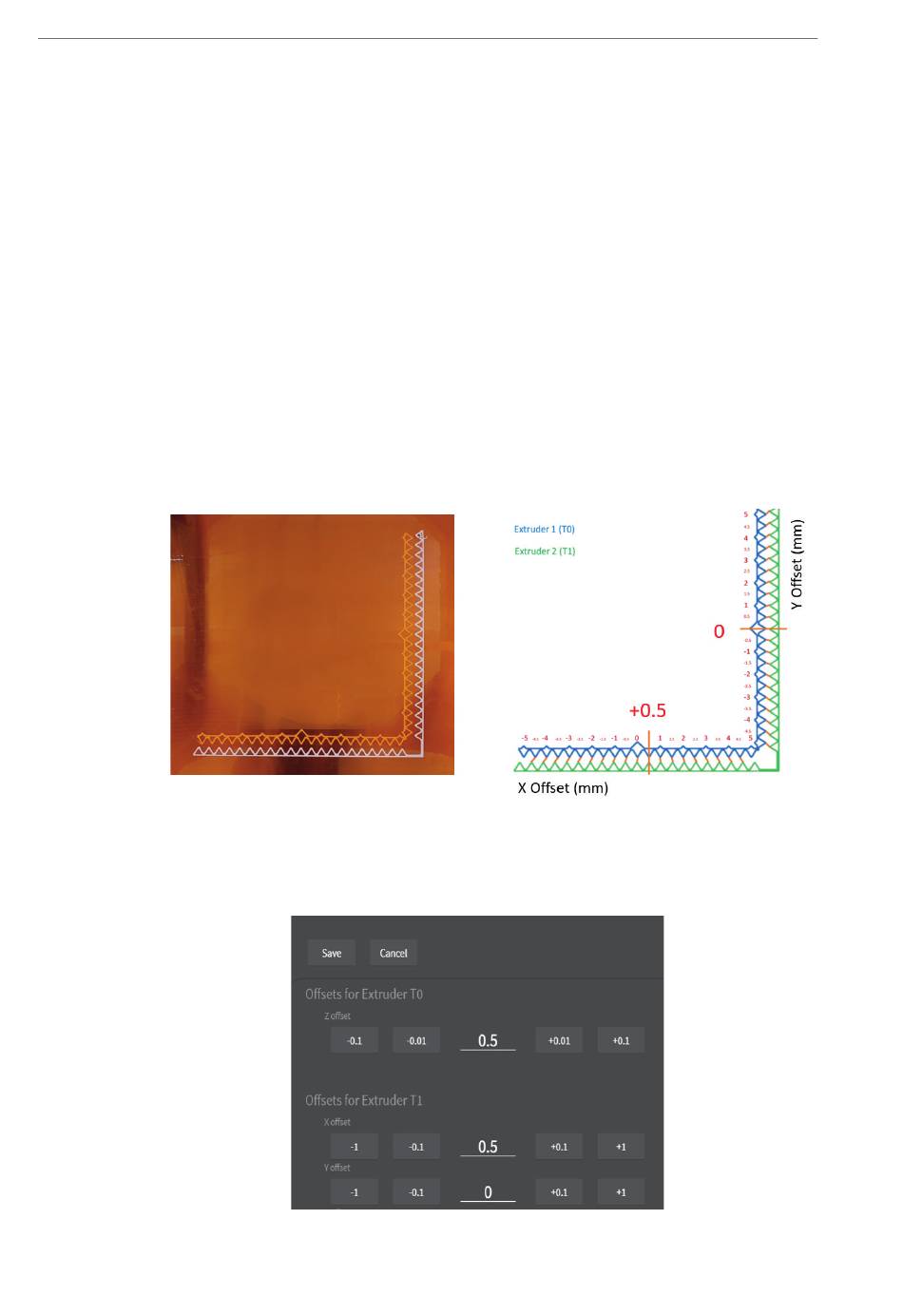

Abb. 7-3 : Vorlage Kalibrierung – in diesem Beispiel: X-Off set = +0,5 mm, Y-Off set = 0 mm
– Öff nen Sie das Advanced Menu und aktualisieren Sie die Off set-Werte.
Speichern Sie die Werte mit Save.
28
Step1_XY_STUDIO_Gcode
Abb. 7-4: Off set-Einstellung im Interface
