14 - BUS FÜR DEN ANSCHLUSS AN EINE GLT RS485 MODBUS

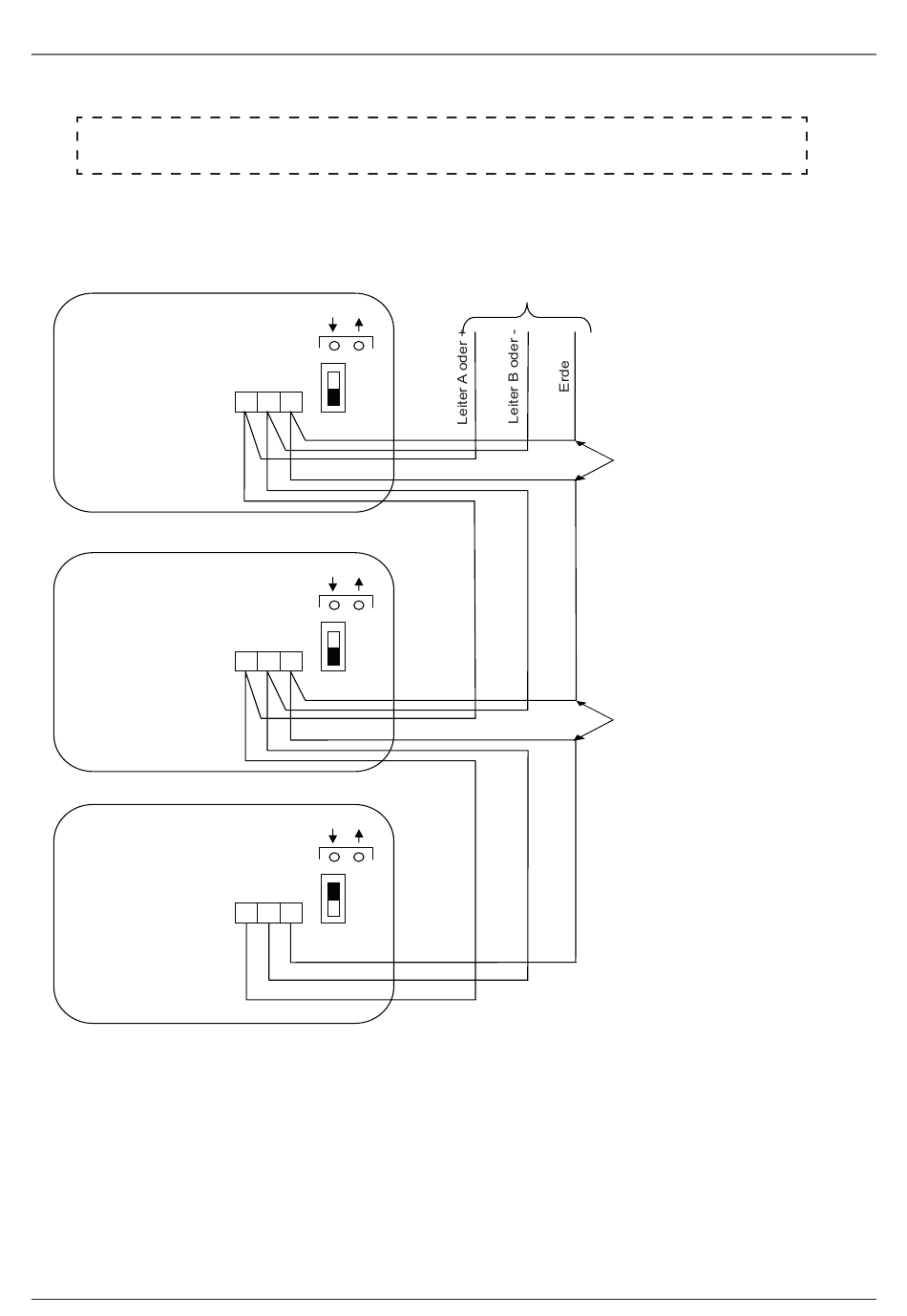

14.1 Anschluss des Busses zwischen den Geräten und der GLT.
Der Datenaustauschbus zwischen den Geräten und der GLT ist ein 2-adriger RS485-Bus
Das grüne Betriebslicht zeigt an, dass Daten von der GLT an den CCU CONTROLLER übertragen werden.
Das gelbe Betriebslicht zeigt an, dass Daten vom CCU CONTROLLER an die GLT übertragen werden.
1. Gerät
Zwischengeschaltete/-s
Gerät/-e
Letztes Gerät
COM1: Schalter „Widerstand Leitungsende"
Erstes Gerät = OFF
Zwischengeschaltetes Gerät = OFF
Letztes Gerät = ON
ON
J10
OFF
1 2 3
COM1
ON
J10
OFF
1 2 3
COM1
ON
J10
OFF
1 2 3
COM1
Zur GLT
DE - 28
Geschirmte mehradrige Kabel
(Abschirmung durch
Umflechtung),
Abstand zwischen erster und
letztem CCU CONTROLLER:
1000 m
1: Leiter A oder +
2: Leiter B oder -
3: Erde
Für einen korrekten Betrieb
muss die Leitung richtig
gepolt sein.
Geschirmte mehradrige Kabel
(Abschirmung durch
Umflechtung),
Abstand zwischen erster und
letztem CCU CONTROLLER:
1000 m
1: Leiter A oder +
2: Leiter B oder -
3: Erde
