14 - BUS POUR RACCORDEMENT A UNE GTC RS485 MODBUS
14.1 Raccordement du bus entre les unités et la gtc.

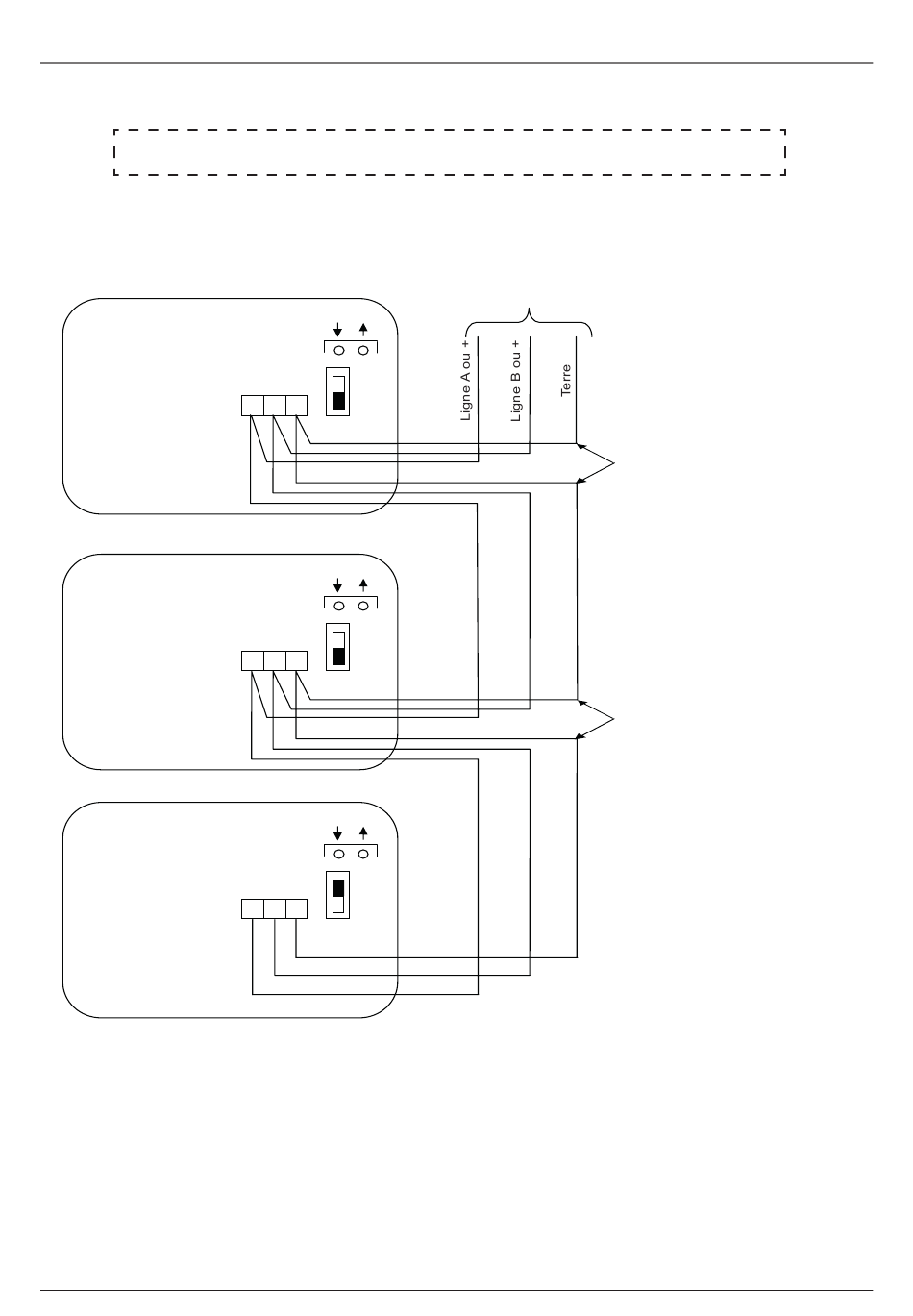

Le bus de communication entre les unités et la GTC est un bus RS485 2 fils
Le voyant vert indique la réception des données envoyées par la GTC vers le CCU CONTROLLER.
Le voyant jaune indique l'émission des données envoyées par le CCU CONTROLLER vers la GTC.
1ère Unité
Unité(s) intermédiaire(s)
Dernière unité
COM1: Commutateur résistance fin de ligne
Première unité = OFF
Unité intermédiaire=OFF
Dernière unité=ON
X0037, 03.2015
ON
J10
OFF
1 2 3
COM1
ON
J10
OFF
1 2 3
COM1
ON
J10
OFF
1 2 3
COM1
Vers GTC
FR - 28
Câbles multiconducteurs
blindés gainés (blindage
par tresse) longueur
entre le 1er et le dernier
CCU CONTROLLER
1000m
1 : Ligne A ou +
2 : Ligne B ou -
3 : Terre
Pour un
fonctionnement
correct, la ligne doit être
polarisée.
Câbles multiconducteurs
blindés gainés (blindage
par tresse) longueur
entre le 1er et le dernier
CCU CONTROLLER
1000m
1 : Ligne A ou +
2 : Ligne B ou -
3 : Terre
:
:
