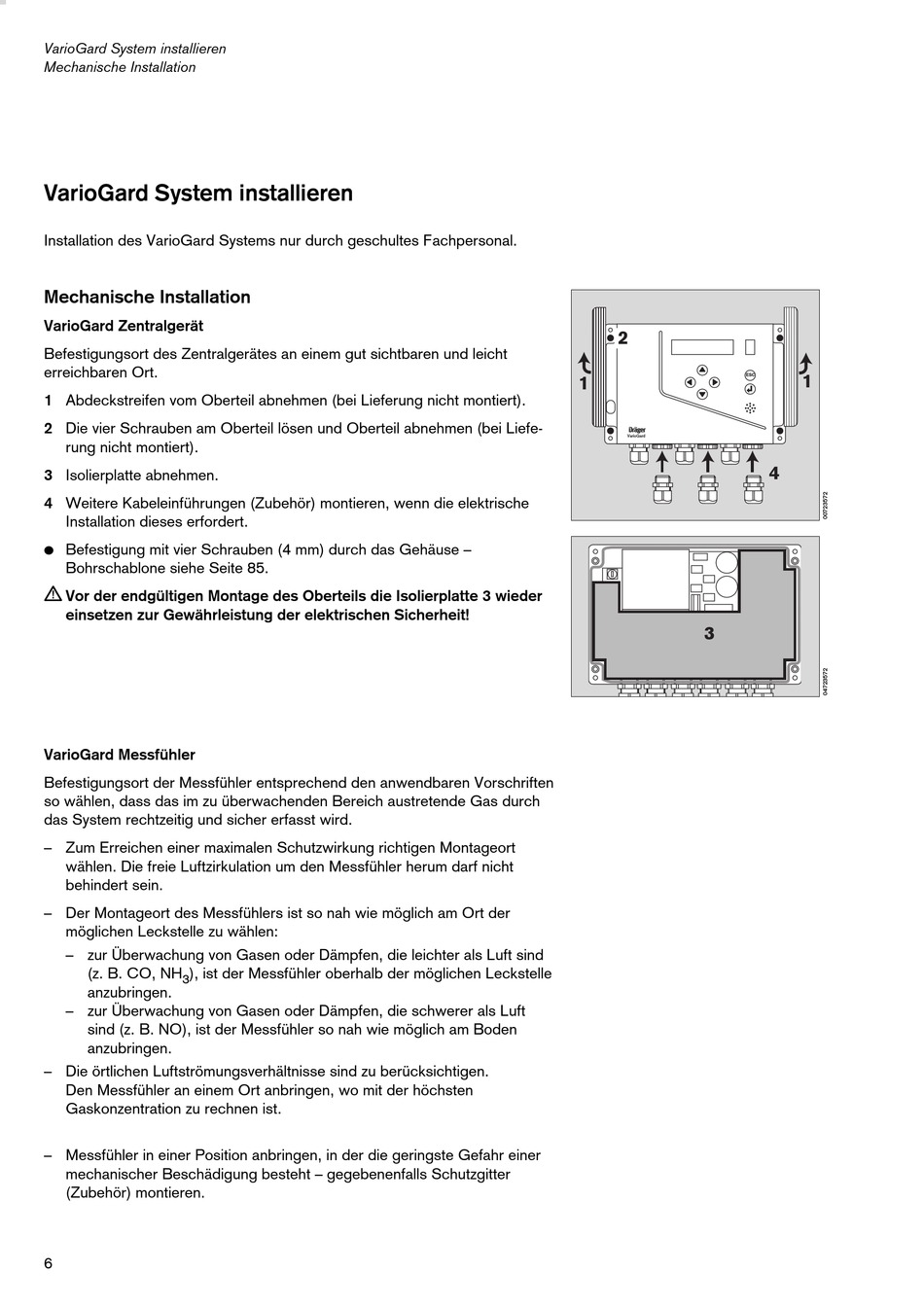

VarioGard System installieren

Mechanische Installation

VarioGard System installieren
Installation des VarioGard Systems nur durch geschultes Fachpersonal.
Mechanische Installation
VarioGard Zentralgerät
Befestigungsort des Zentralgerätes an einem gut sichtbaren und leicht
erreichbaren Ort.
1 Abdeckstreifen vom Oberteil abnehmen (bei Lieferung nicht montiert).
2 Die vier Schrauben am Oberteil lösen und Oberteil abnehmen (bei Liefe-
rung nicht montiert).
3 Isolierplatte abnehmen.
4 Weitere Kabeleinführungen (Zubehör) montieren, wenn die elektrische
Installation dieses erfordert.
Befestigung mit vier Schrauben (4 mm) durch das Gehäuse –
Bohrschablone siehe Seite 85.
[
Vor der endgültigen Montage des Oberteils die Isolierplatte 3 wieder
einsetzen zur Gewährleistung der elektrischen Sicherheit!
VarioGard Messfühler
Befestigungsort der Messfühler entsprechend den anwendbaren Vorschriften
so wählen, dass das im zu überwachenden Bereich austretende Gas durch
das System rechtzeitig und sicher erfasst wird.
– Zum Erreichen einer maximalen Schutzwirkung richtigen Montageort
wählen. Die freie Luftzirkulation um den Messfühler herum darf nicht
behindert sein.
– Der Montageort des Messfühlers ist so nah wie möglich am Ort der
möglichen Leckstelle zu wählen:
– zur Überwachung von Gasen oder Dämpfen, die leichter als Luft sind
(z. B. CO, NH ), ist der Messfühler oberhalb der möglichen Leckstelle
3
anzubringen.
– zur Überwachung von Gasen oder Dämpfen, die schwerer als Luft
sind (z. B. NO), ist der Messfühler so nah wie möglich am Boden
anzubringen.
– Die örtlichen Luftströmungsverhältnisse sind zu berücksichtigen.
Den Messfühler an einem Ort anbringen, wo mit der höchsten
Gaskonzentration zu rechnen ist.
– Messfühler in einer Position anbringen, in der die geringste Gefahr einer
mechanischer Beschädigung besteht – gegebenenfalls Schutzgitter
(Zubehör) montieren.
