Dräger VarioGard Gebrauchsanweisung Seite 7

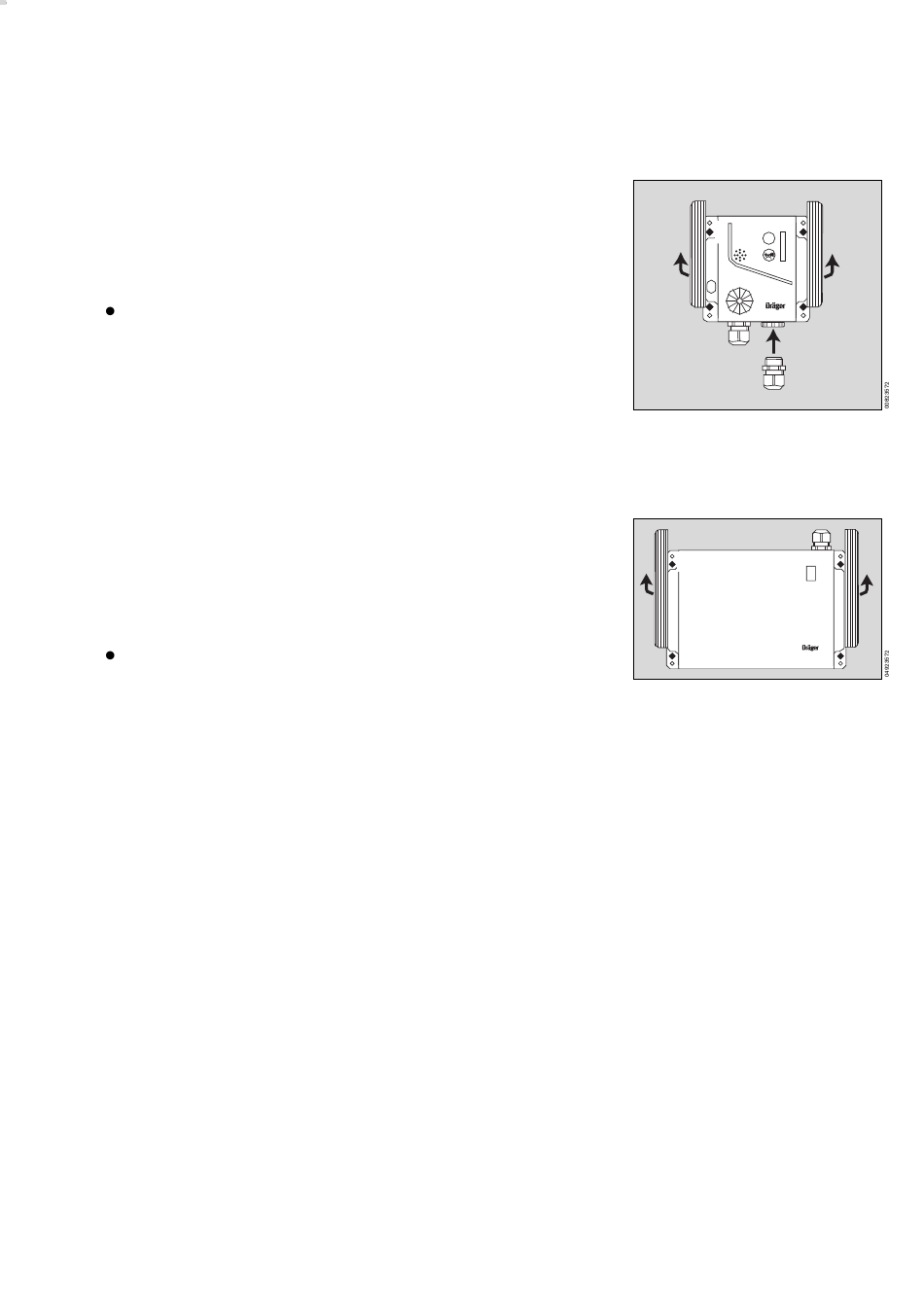

1 Abdeckstreifen vom Oberteil abnehmen (bei Lieferung nicht montiert).
2 Die vier Schrauben am Oberteil losdrehen und Oberteil abnehmen (bei
Lieferung nicht montiert).
3 Zweite Kabeleinführung (Zubehör) montieren, wenn die Leitung zu einem
weiteren Messfühler weitergeführt werden soll.
Befestigung mit vier Schrauben (4 mm) durch das Gehäuse –
Bohrschablone siehe Seite 87.
VarioGard Akkumodul
Befestigungsort des Akkumoduls an einem leicht erreichbaren Ort.
1 Abdeckstreifen vom Oberteil abnehmen (bei Lieferung nicht montiert).
2 Die vier Schrauben am Oberteil losdrehen und Oberteil abnehmen (bei
Lieferung nicht montiert).
Befestigung mit vier Schrauben (4 mm) durch das Gehäuse –
Bohrschablone siehe Seite 85.
VarioGard Relaismodul
Installation entsprechend dem Installationshinweis 90 23 577.
VarioGard Konvertermodul
Installation entsprechend dem Installationshinweis 90 23 578.
VarioGard System installieren
Mechanische Installation
2
ESC
1
VarioGard
3
2
1
1
1
7
