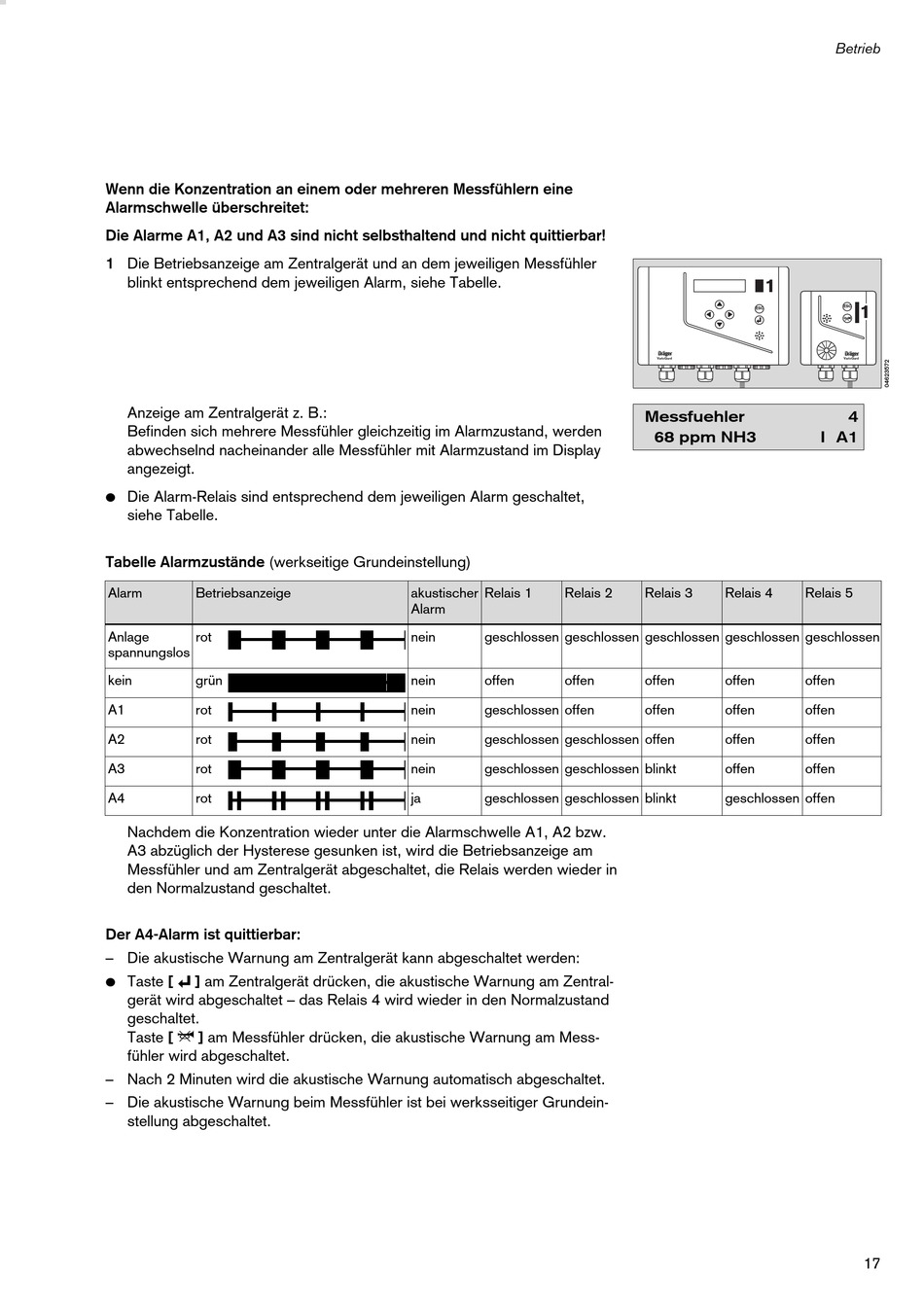

Dräger VarioGard Gebrauchsanweisung Seite 17

Wenn die Konzentration an einem oder mehreren Messfühlern eine
Alarmschwelle überschreitet:
Die Alarme A1, A2 und A3 sind nicht selbsthaltend und nicht quittierbar!
1 Die Betriebsanzeige am Zentralgerät und an dem jeweiligen Messfühler
blinkt entsprechend dem jeweiligen Alarm, siehe Tabelle.
Anzeige am Zentralgerät z. B.:
Befinden sich mehrere Messfühler gleichzeitig im Alarmzustand, werden
abwechselnd nacheinander alle Messfühler mit Alarmzustand im Display
angezeigt.
Die Alarm-Relais sind entsprechend dem jeweiligen Alarm geschaltet,
siehe Tabelle.
Tabelle Alarmzustände (werkseitige Grundeinstellung)
Alarm Betriebsanzeige
Anlage rot
spannungslos
kein grün
A1 rot
A2 rot
A3 rot
A4 rot
Nachdem die Konzentration wieder unter die Alarmschwelle A1, A2 bzw.
A3 abzüglich der Hysterese gesunken ist, wird die Betriebsanzeige am
Messfühler und am Zentralgerät abgeschaltet, die Relais werden wieder in
den Normalzustand geschaltet.
Der A4-Alarm ist quittierbar:
– Die akustische Warnung am Zentralgerät kann abgeschaltet werden:
u
Taste [ ] am Zentralgerät drücken, die akustische Warnung am Zentral-
gerät wird abgeschaltet – das Relais 4 wird wieder in den Normalzustand
geschaltet.
t
Taste [ ] am Messfühler drücken, die akustische Warnung am Mess-
fühler wird abgeschaltet.
– Nach 2 Minuten wird die akustische Warnung automatisch abgeschaltet.
– Die akustische Warnung beim Messfühler ist bei werksseitiger Grundein-
stellung abgeschaltet.
akustischer Relais 1 Relais 2
Alarm
nein geschlossen geschlossen geschlossen geschlossen geschlossen
nein offen offen
nein geschlossen offen
nein geschlossen geschlossen offen
nein geschlossen geschlossen blinkt
ja geschlossen geschlossen blinkt
1
ESC
VarioGard
Messfuehler
68 ppm NH3
Relais 3 Relais 4 Relais 5
offen offen offen
offen offen offen
offen offen
offen offen
geschlossen offen
Betrieb
ESC
1
VarioGard
4
I A1
17
