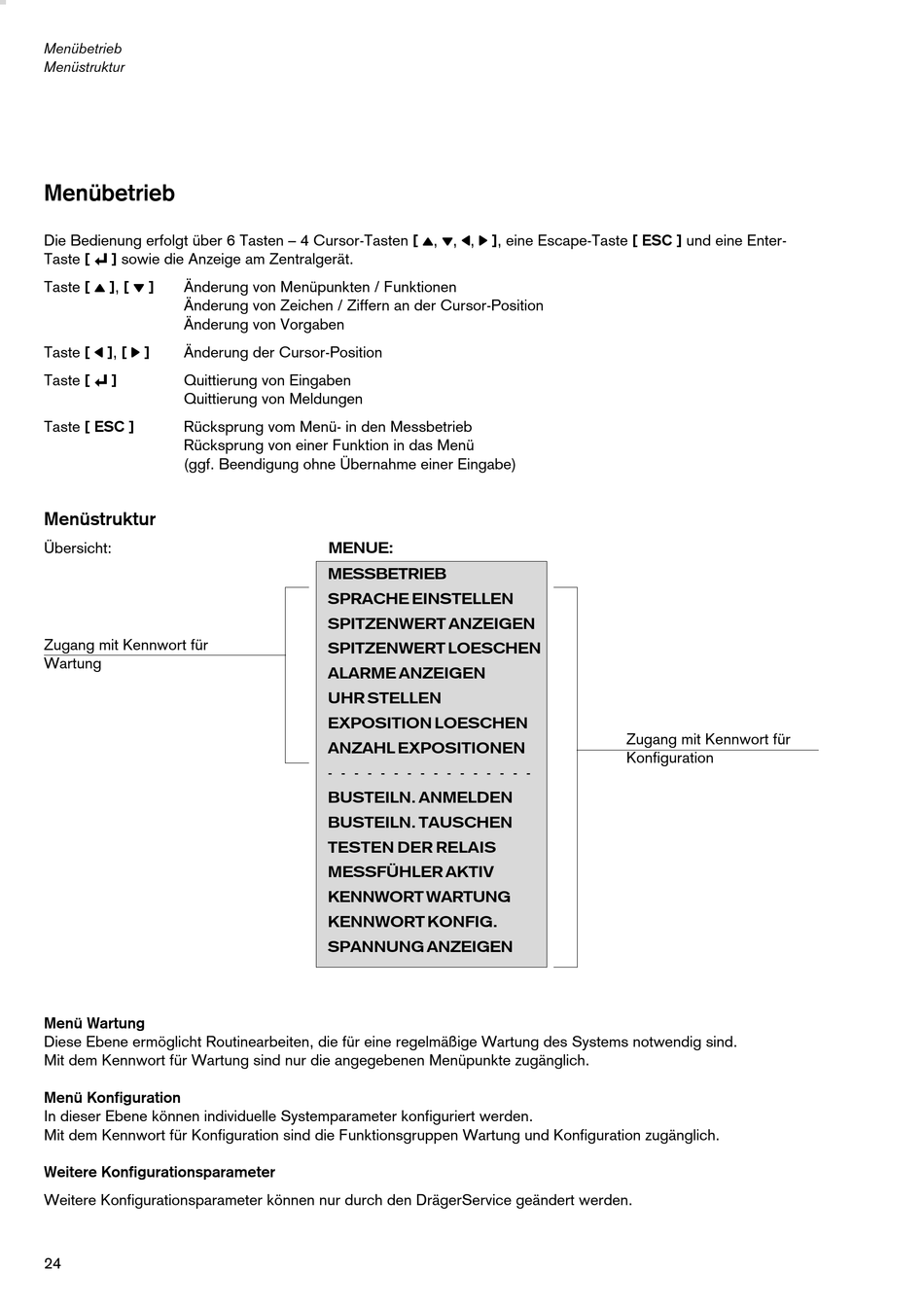

Menübetrieb
Menüstruktur
Menübetrieb
Die Bedienung erfolgt über 6 Tasten – 4 Cursor-Tasten [ q, l, k, j ], eine Escape-Taste [ ESC ] und eine Enter-
u
Taste [ ] sowie die Anzeige am Zentralgerät.
Taste [ q ], [ l ] Änderung von Menüpunkten / Funktionen
Änderung von Zeichen / Ziffern an der Cursor-Position
Änderung von Vorgaben
Taste [ k ], [ j ] Änderung der Cursor-Position
u
Taste [ ] Quittierung von Eingaben
Quittierung von Meldungen
Taste [ ESC ] Rücksprung vom Menü- in den Messbetrieb
Rücksprung von einer Funktion in das Menü
(ggf. Beendigung ohne Übernahme einer Eingabe)
Menüstruktur
Übersicht:
Zugang mit Kennwort für
Wartung
Menü Wartung
Diese Ebene ermöglicht Routinearbeiten, die für eine regelmäßige Wartung des Systems notwendig sind.
Mit dem Kennwort für Wartung sind nur die angegebenen Menüpunkte zugänglich.
Menü Konfiguration
In dieser Ebene können individuelle Systemparameter konfiguriert werden.
Mit dem Kennwort für Konfiguration sind die Funktionsgruppen Wartung und Konfiguration zugänglich.
Weitere Konfigurationsparameter
Weitere Konfigurationsparameter können nur durch den DrägerService geändert werden.
24
MENUE:
MESSBETRIEB
SPRACHE EINSTELLEN
SPITZENWERT ANZEIGEN
SPITZENWERT LOESCHEN
ALARME ANZEIGEN
UHR STELLEN
EXPOSITION LOESCHEN
ANZAHL EXPOSITIONEN
- - - - - - - - - - - - - - - -
BUSTEILN. ANMELDEN
BUSTEILN. TAUSCHEN
TESTEN DER RELAIS
MESSFÜHLER AKTIV
KENNWORT WARTUNG
KENNWORT KONFIG.
SPANNUNG ANZEIGEN
Zugang mit Kennwort für
Konfiguration
