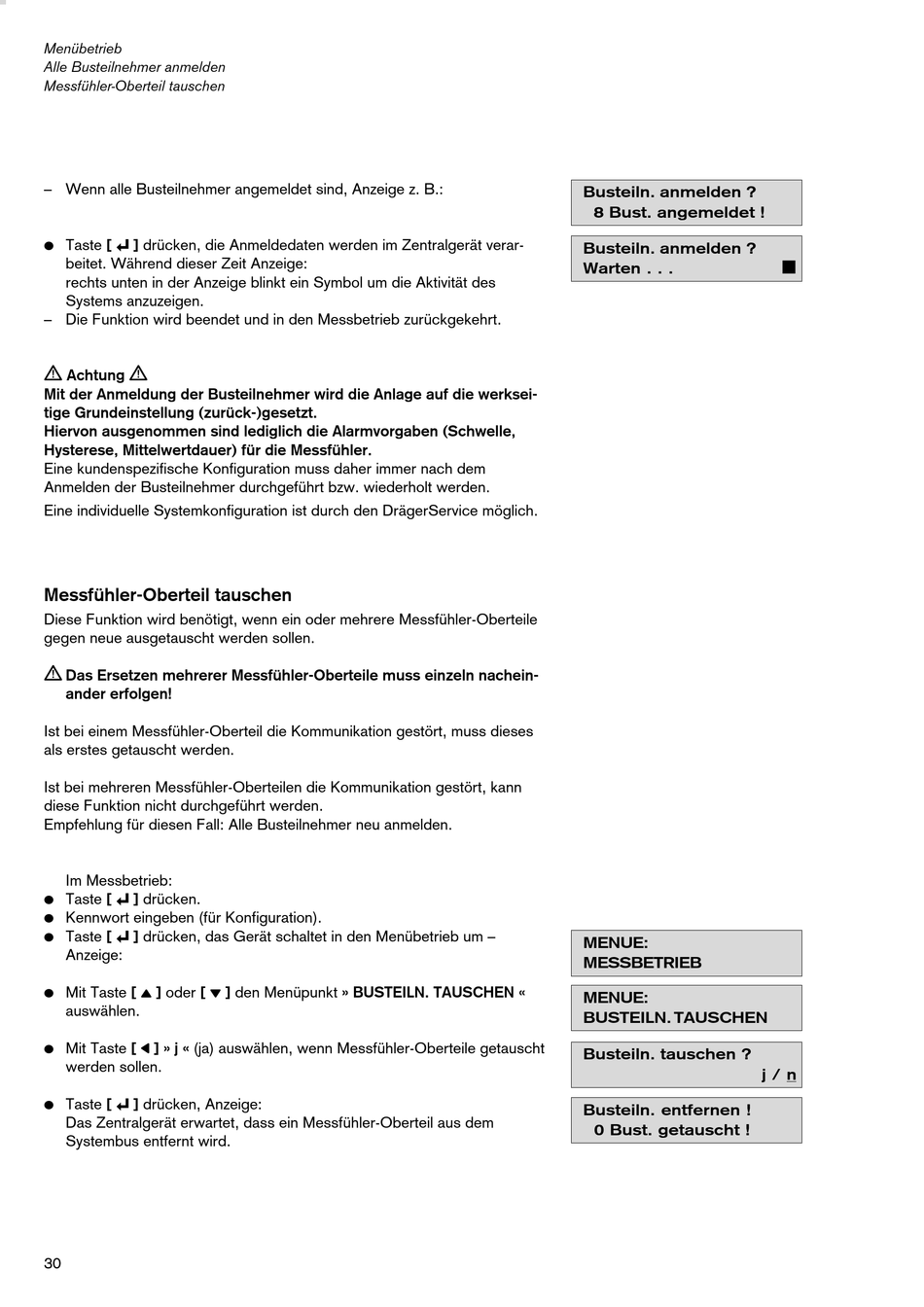

Messfühler-Oberteil Tauschen - Dräger VarioGard Gebrauchsanweisung

Menübetrieb
Alle Busteilnehmer anmelden
Messfühler-Oberteil tauschen
– Wenn alle Busteilnehmer angemeldet sind, Anzeige z. B.:
u
Taste [ ] drücken, die Anmeldedaten werden im Zentralgerät verar-
beitet. Während dieser Zeit Anzeige:
rechts unten in der Anzeige blinkt ein Symbol um die Aktivität des
Systems anzuzeigen.
– Die Funktion wird beendet und in den Messbetrieb zurückgekehrt.
[ [
Achtung
Mit der Anmeldung der Busteilnehmer wird die Anlage auf die werksei-
tige Grundeinstellung (zurück-)gesetzt.
Hiervon ausgenommen sind lediglich die Alarmvorgaben (Schwelle,
Hysterese, Mittelwertdauer) für die Messfühler.
Eine kundenspezifische Konfiguration muss daher immer nach dem
Anmelden der Busteilnehmer durchgeführt bzw. wiederholt werden.
Eine individuelle Systemkonfiguration ist durch den DrägerService möglich.
Messfühler-Oberteil tauschen
Diese Funktion wird benötigt, wenn ein oder mehrere Messfühler-Oberteile
gegen neue ausgetauscht werden sollen.
[
Das Ersetzen mehrerer Messfühler-Oberteile muss einzeln nachein-
ander erfolgen!
Ist bei einem Messfühler-Oberteil die Kommunikation gestört, muss dieses
als erstes getauscht werden.
Ist bei mehreren Messfühler-Oberteilen die Kommunikation gestört, kann
diese Funktion nicht durchgeführt werden.
Empfehlung für diesen Fall: Alle Busteilnehmer neu anmelden.
Im Messbetrieb:
u
Taste [ ] drücken.
Kennwort eingeben (für Konfiguration).
u
Taste [ ] drücken, das Gerät schaltet in den Menübetrieb um –
Anzeige:
Mit Taste [ q ] oder [ l ] den Menüpunkt » BUSTEILN. TAUSCHEN «
auswählen.
Mit Taste [ k ] » j « (ja) auswählen, wenn Messfühler-Oberteile getauscht
werden sollen.
u
Taste [ ] drücken, Anzeige:
Das Zentralgerät erwartet, dass ein Messfühler-Oberteil aus dem
Systembus entfernt wird.
30
Busteiln. anmelden ?
8 Bust. angemeldet !
Busteiln. anmelden ?
Warten . . .
MENUE:
MESSBETRIEB
MENUE:
BUSTEILN. TAUSCHEN
Busteiln. tauschen ?
Busteiln. entfernen !
0 Bust. getauscht !
j / n
