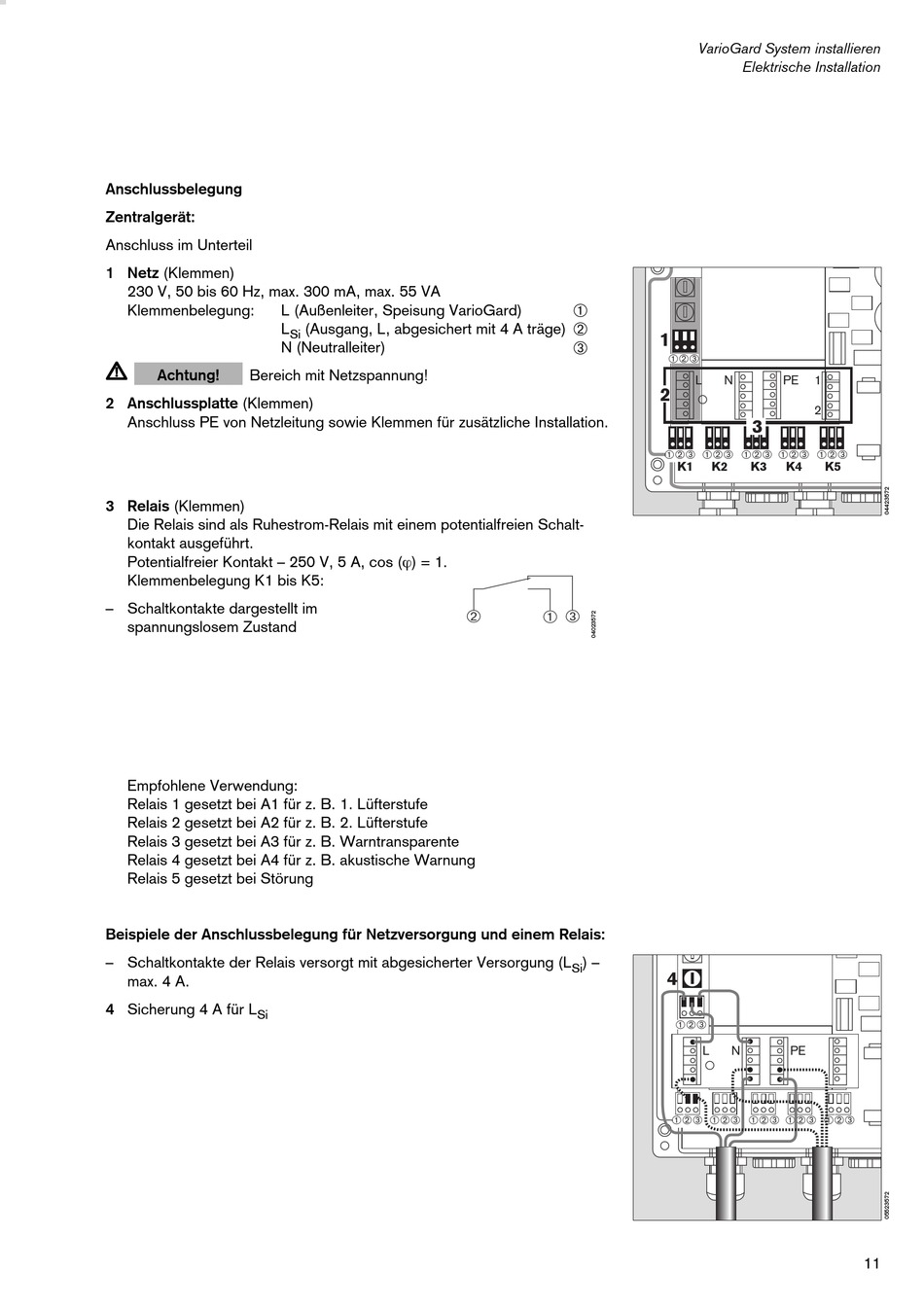

Anschlussbelegung

Zentralgerät:
Anschluss im Unterteil
1 Netz (Klemmen)
230 V, 50 bis 60 Hz, max. 300 mA, max. 55 VA
Klemmenbelegung:
[ [ [ [
Achtung! Bereich mit Netzspannung!
2 Anschlussplatte (Klemmen)
Anschluss PE von Netzleitung sowie Klemmen für zusätzliche Installation.
3 Relais (Klemmen)
Die Relais sind als Ruhestrom-Relais mit einem potentialfreien Schalt-
kontakt ausgeführt.
Potentialfreier Kontakt – 250 V, 5 A, cos (ϕ) = 1.
Klemmenbelegung K1 bis K5:
– Schaltkontakte dargestellt im
spannungslosem Zustand
Empfohlene Verwendung:
Relais 1 gesetzt bei A1 für z. B. 1. Lüfterstufe
Relais 2 gesetzt bei A2 für z. B. 2. Lüfterstufe
Relais 3 gesetzt bei A3 für z. B. Warntransparente
Relais 4 gesetzt bei A4 für z. B. akustische Warnung
Relais 5 gesetzt bei Störung
Beispiele der Anschlussbelegung für Netzversorgung und einem Relais:
– Schaltkontakte der Relais versorgt mit abgesicherter Versorgung (L
max. 4 A.
4 Sicherung 4 A für L
Si
L (Außenleiter, Speisung VarioGard)
L (Ausgang, L, abgesichert mit 4 A träge)
Si
N (Neutralleiter)
➁ ➀ ➂
) –
Si
VarioGard System installieren
Elektrische Installation
1
➀ ➂ ➁
L N PE 1
2
2
3
➀ ➂ ➁ ➀ ➂ ➁ ➀ ➂ ➁ ➀ ➂ ➁ ➀ ➂ ➁
K1 K2 K3 K4 K5
4
➀ ➂ ➁
L N PE
➀ ➂ ➁ ➀ ➂ ➁ ➀ ➂ ➁ ➀ ➂ ➁ ➀ ➂ ➁
11
