VarioGard System installieren
Elektrische Installation

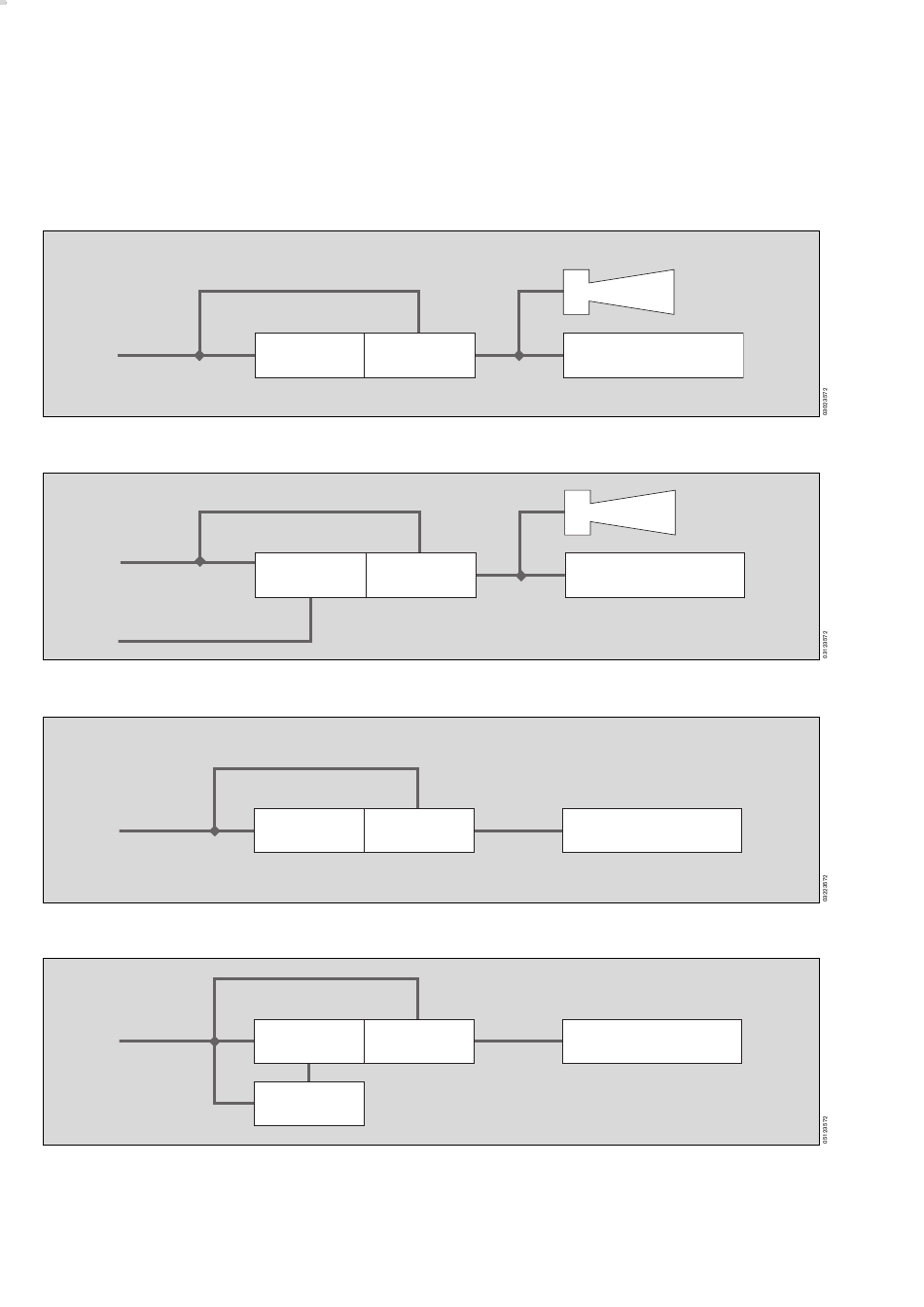

(Notstrom-) Installationskonzepte für Garagen:
Bauseitiges Notstromnetz 115 / 230 V:
Notnetz
230 V
28 Volt USV Speisung mit Pufferzeit größer 60 Minuten:
USV 28 V
> 1 Stunde
Netz 230 V
Dezentrale Kleinanlagenpufferung ohne Messfunktion:
Netz 230 V
VarioGard Akkumodul:
Netz
115 / 230 V
VarioGard Relaismodul und VarioGard Konvertermodul
Installation entsprechend den Installationshinweisen 90 23 577 bzw. 90 23 578.
10
Zentralgerät Relais
Zentralgerät Relais
Zentralgerät Relais
Zentralgerät Relais
Akkumodul
28 V
Horn 230 V
Warntransparent 230 V
Horn 24 V
Warntransparent 24 V
Warntransparent 24 V
mit Akku für 1 Stunde
Warntransparent 24 V
mit Akku für 1 Stunde
