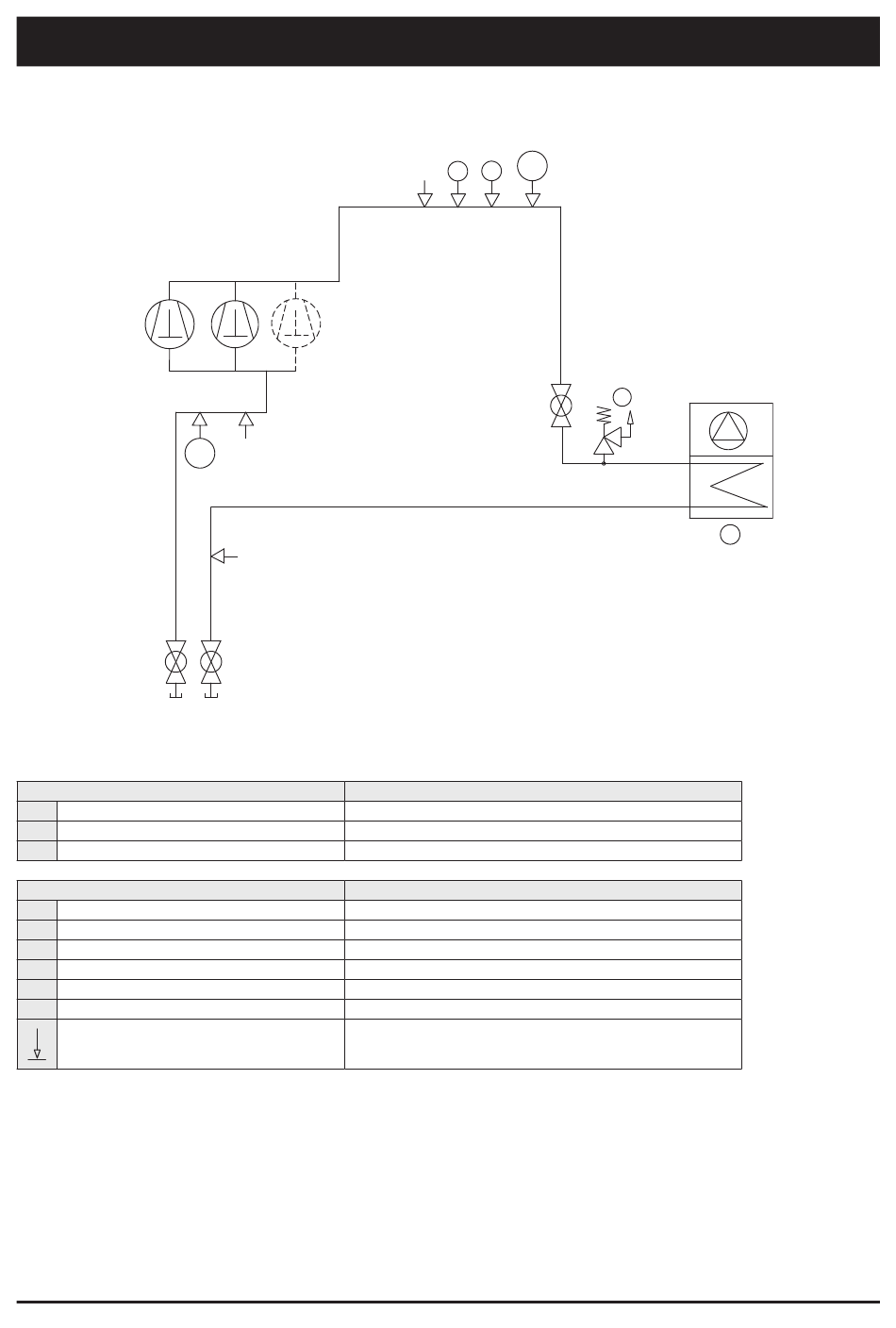

schéma du circuit frigorifique - unités aQWc
1
3
composanTs
1 Compresseurs tandem ou trio scroll
2 Condenseur à air
3 Vanne d'isolement
DisposiTiFs De sécuriTé / commanDes
a Pressostat HP (40,5 bar)
aT Transducteur HP
BT Transducteur BP
D Sonde de température d'air
g Soupape de sécurité PED (45 bar)
s Raccordement Shrader 5/16" (entretien seulement)
Prise de pression avec valve Shrader
note: Pour des raisons de lisibilité, un circuit seulement est représenté. Le second circuit est identique.
7 - Description du produit (suite)
S
BT
S
3
élémenT De pression (≥2) / moDule D'évaluaTion
2/mod D1
caTégorie De risQue / moDule D'évaluaTion
4/mod B+D
4/mod. H1 (4/mod D)
AT
S A
A
3
32
G
2
D
