Informazioni generali

Introduzione
Questo documento contiene le informazioni e le istruzioni operative
per le unità.
Queste informazioni sono di riferimento per l'assistenza post vendita
ed il testa di fine linea.
Caratteristiche principali
– Controllo con microprocessore
– Tastiera di facile utilizzo
– Controllo proporzionale ed integrale sulla temperatura acqua in
ingresso (RWT)
– Controllo di tipo ad isteresi sulla temperatura acqua in uscita
(LWT)
– Accesso al livello costruttore tramite codice
– Accesso al livello assistenza tramite codice
– Allarme con LED
– Display a cristalli liquidi retro-illuminato
– Controllo della pressione di condensazione ad anello chiuso
– Logica di Pump-Down (avviamento-arresto)
– Rotazione del funzionamento dei compressori
– Funzione ritorno olio
– Controllo modalità notte (o silenziata)
– Operazione conta ore pompa/compressori
– Visualizzazione e controllo del surriscaldamento tramite EEV
– Visualizzazione valori pressione di alta e di bassa
– Storico allarmi
– Programmazione di 4 differenti fasce orarie set point
– Regolazione valvole termostatiche elettroniche (visualizzazione
e controllo surriscaldamento)
Sono disponibili i seguenti accessori:
– Real Time Clock Memory Card: alarm history and programming of
different setpoints with ranges of time
– Scheda di comunicazione seriale RS485 per connettere Chiller
Control alla rete BMS
– Display remoto
– Controllo remoto a filo

6 - Controllo

6.1 Sistema "CHILLER CONTROL"
Sulle macchine è montata una scheda a microprocessore,
completamente programmata in fabbrica per la gestione di un chiller
a 2 circuiti, 2/3 compressori per ogni circuito, con un trasduttore
di alta pressione e una valvola di espansione elettronica per ogni
circuito. Il sistema di controllo è così composto:
Terminale tastiera display
Informazioni generali

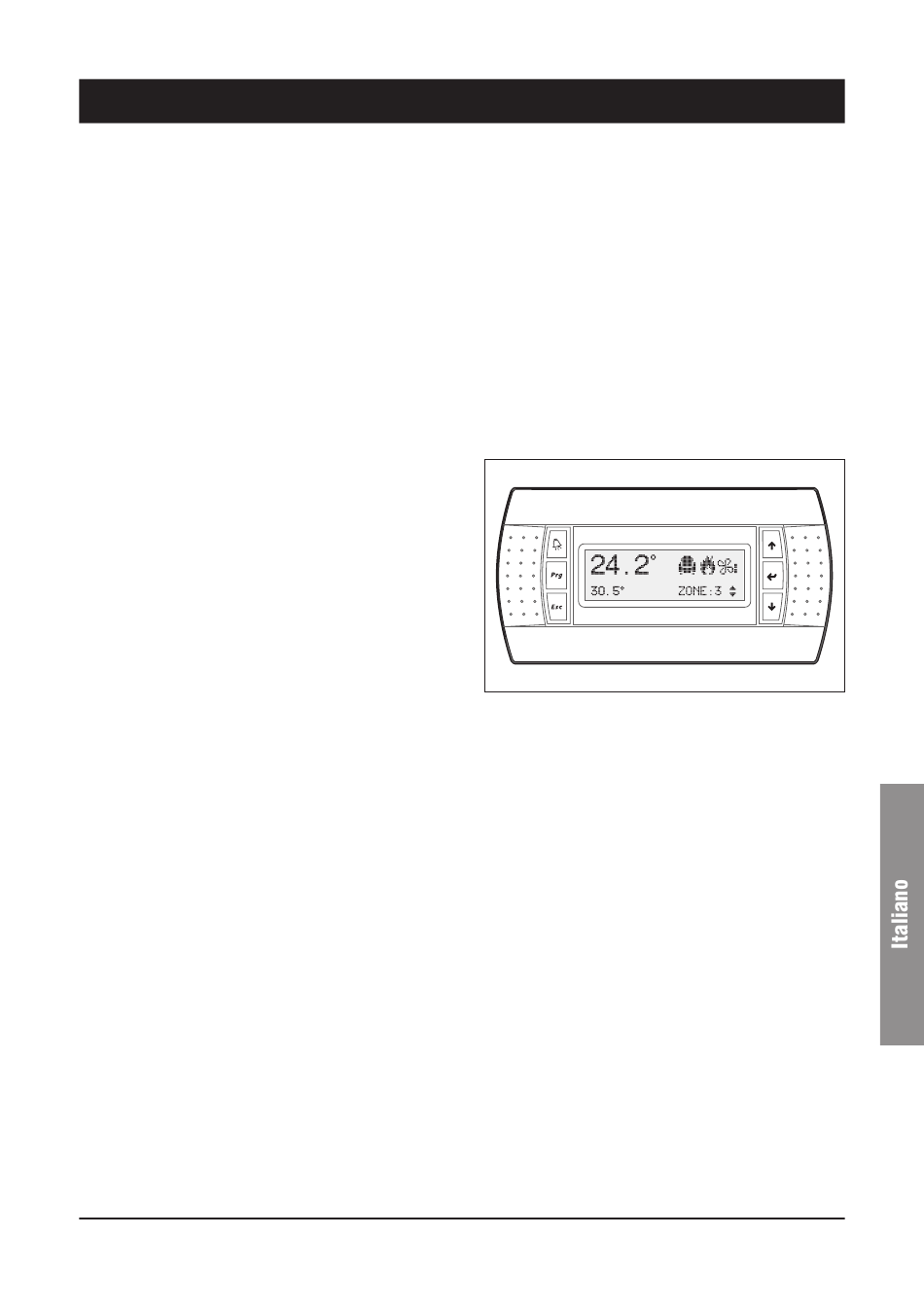

In figura è riportato il terminale con sportellino frontale aperto.
Sono presenti un display LCD 4 righe x 20 colonne, tastiera e LED,
gestiti da microprocessore, per rendere possibile la programmazione
dei parametri di controllo (setpoint, banda differenziale, soglie di
allarme) e le operazioni fondamentali da parte dell'utente.
Descrizione
Attraverso il terminale sono possibili le seguenti operazioni:
– la configurazione iniziale della macchina
– la possibilità di modificare i parametri fondamentali di
funzionamento
– la visualizzazione tramite display degli allarmi rilevati
– la visualizzazione di tutte le grandezze misurate.
La connessione tra terminale e scheda avviene tramite un cavo
telefonico a 6 vie.
La connessione del terminale alla scheda base non è indispensabile
per il funzionamento normale del controllore.
