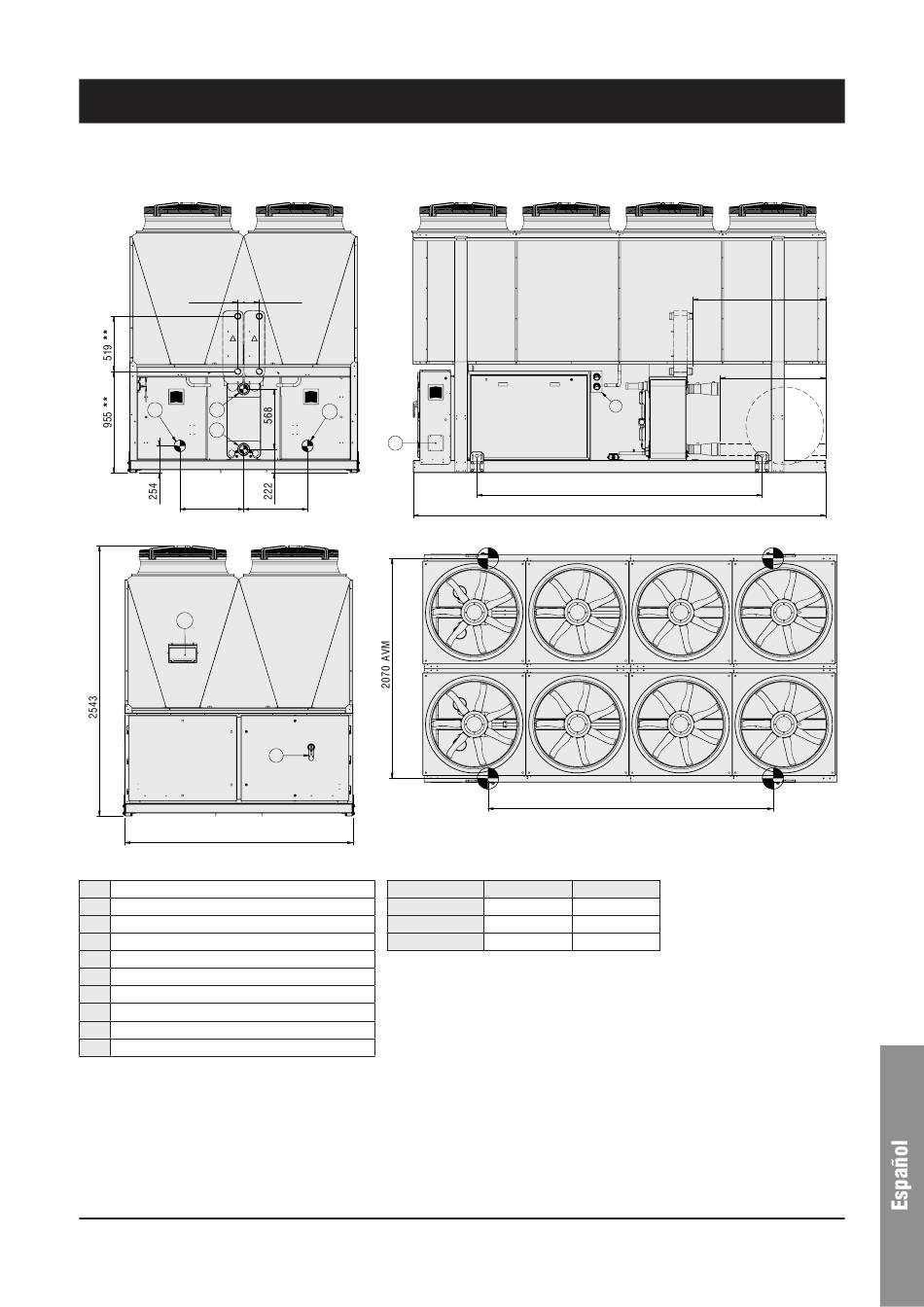

8.6 Dimensiones - AQWL/AQWH 1404 & 1604
C L
55 **
A B
E
600
M
2146
A Conexión agua 4" Victaulic Ø104 mm
B Conexión agua 4" Victaulic Ø104 mm
C Conexión agua 4" Victaulic Ø104 mm
E Conexión agua 4" Victaulic Ø104 mm
F Alimentación eléctrica
I Kit manómetros (accessorio)
L Seccionador
M Panel de control / Display
N Entrada agua desrecalentador (Opción) Ø2" gas **
O Salida agua desrecalentador (Opción) Ø2" gas **
8 - Datos Técnicos (continuación)
147 **
C
F
600
L
Optiones Hydro
STD
1P/2P
Deposito de agua
I
2680 LIFT
3881
2680 AVM
Entrada de agua Salida de agua
B E
A E
C E
49
1253 **
994
