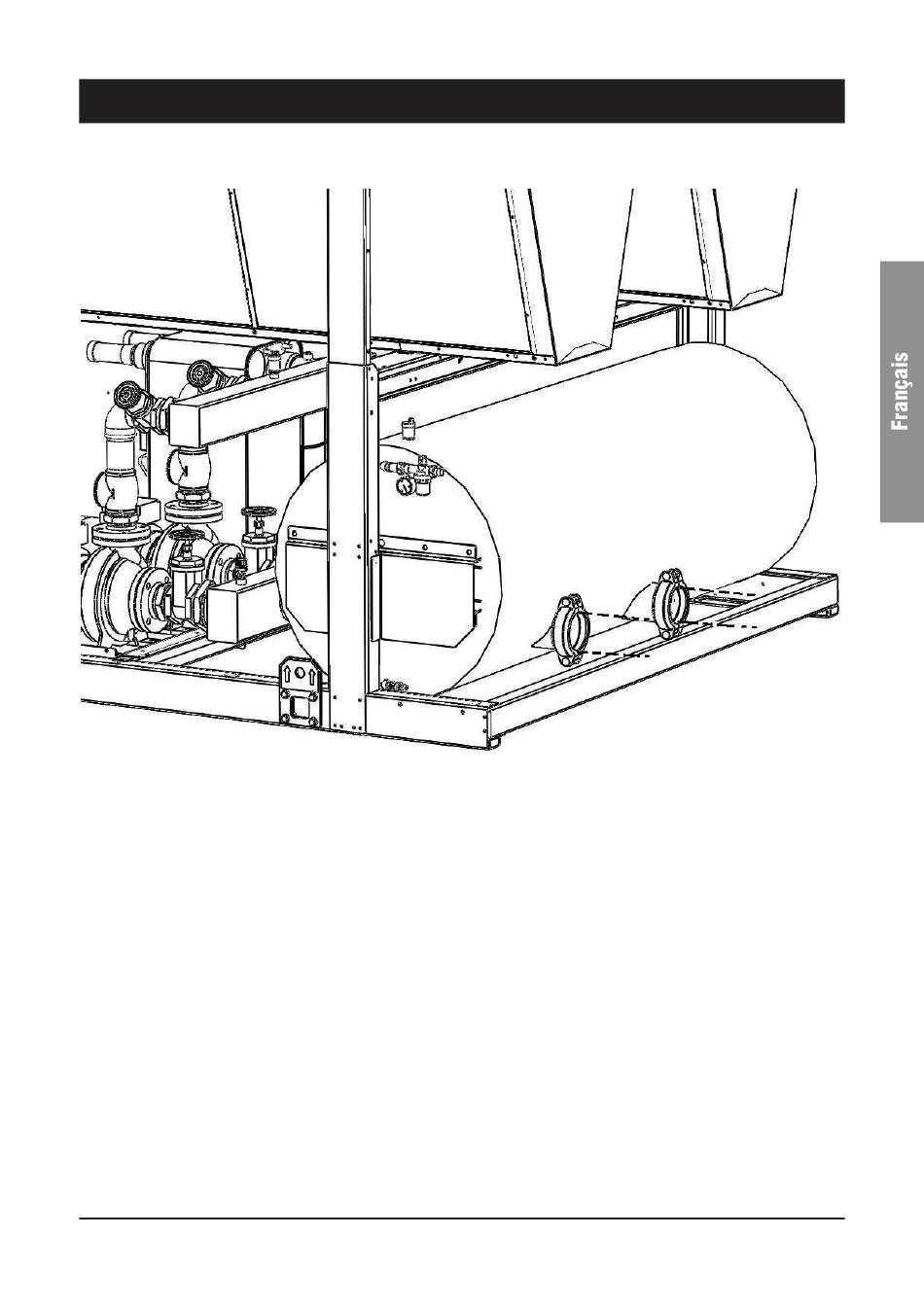

raccordement hydrauliques unités avec pompe et réservoir d'eau
4.9 version récupération de chaleur totale
sondes de température
Les sondes de contrôle de température pour le système de
récupération de chaleur (BTRin et BTRout) sont fournies câblées
d'usine. Elles devront être fixées sur site aux entrée et sortie du
condenseur de récupération de chaleur (voir schéma électrique).
vanne 3 voies
La vanne 3 voies doit être montée sur site. Elle permet de by-passer
le condensur de récupération de chaleur pour assurer un bon
fonctionnement avec une faible température de retour d'eau.
Les raccordements électriques et hydrauliques ainsi que l'isolation
thermique de la vanne devront être réalisés à l'installation sur site.
Elle doit être placée le plus près possible du récupérateur de chaleur
(pour réduire au minimum le circuit hydraulique).
Note: L'encombrement de la vanne ne permet pas son installation
d'usine.
4 - installation (suite)
passage d'un condenseur à l'autre
Lorsqu'on passe en récupération de chaleur, on commute du
condenseur à air vers le condenseur à eau. A ce moment le
compresseur réduit de 50% sa capacité durant 2 minutes pour
contrôler la condensation pendant la phase de transition.
Le même procédé est utilisé pour passer du condenseur à eau vers
le condenseur à air.
