Display; Teclado - comatec AQWL Installations- Und Wartungshandbuch

Accede a la máscara de selección de los menús.
Usuario
Fabricante
Mantenimiento
In/Out
Setpoint
Versión
On/Off
Franjas horarias
Esc: Sirve para volver atrás de un nivel entre un
menú y el otro.
Alarm: Accede a las máscaras de las alarmas activas.
Una sola presión permite visualizar las alarmas activas
desplazándose por las máscaras con las teclas flecha,
manteniéndola pulsada se ponen a cero las alarmas.
Prg+Esc: Pulsadas contemporáneamente permiten la
+
puesta en marcha y el apagado de la máquina.
Up-down: Con las teclas flecha es posible desplazarse
por las máscaras y se pueden programar los valores de
los parámetros en los diferentes menús.
Enter: La tecla intro se usa para confirmar los valores
que se configuran para cada parámetro y para confirmar
el acceso a los diferentes menús.
Alarm+Enter: Pulsadas contemporáneamente permiten
acceder a las máscaras del Historial alarmas avanzado.
+
Si no se pulsa ninguna tecla por 1 minuto se vuelve a la
máscara de estado de la máquina de modo automático.
6 - Control (continuación)

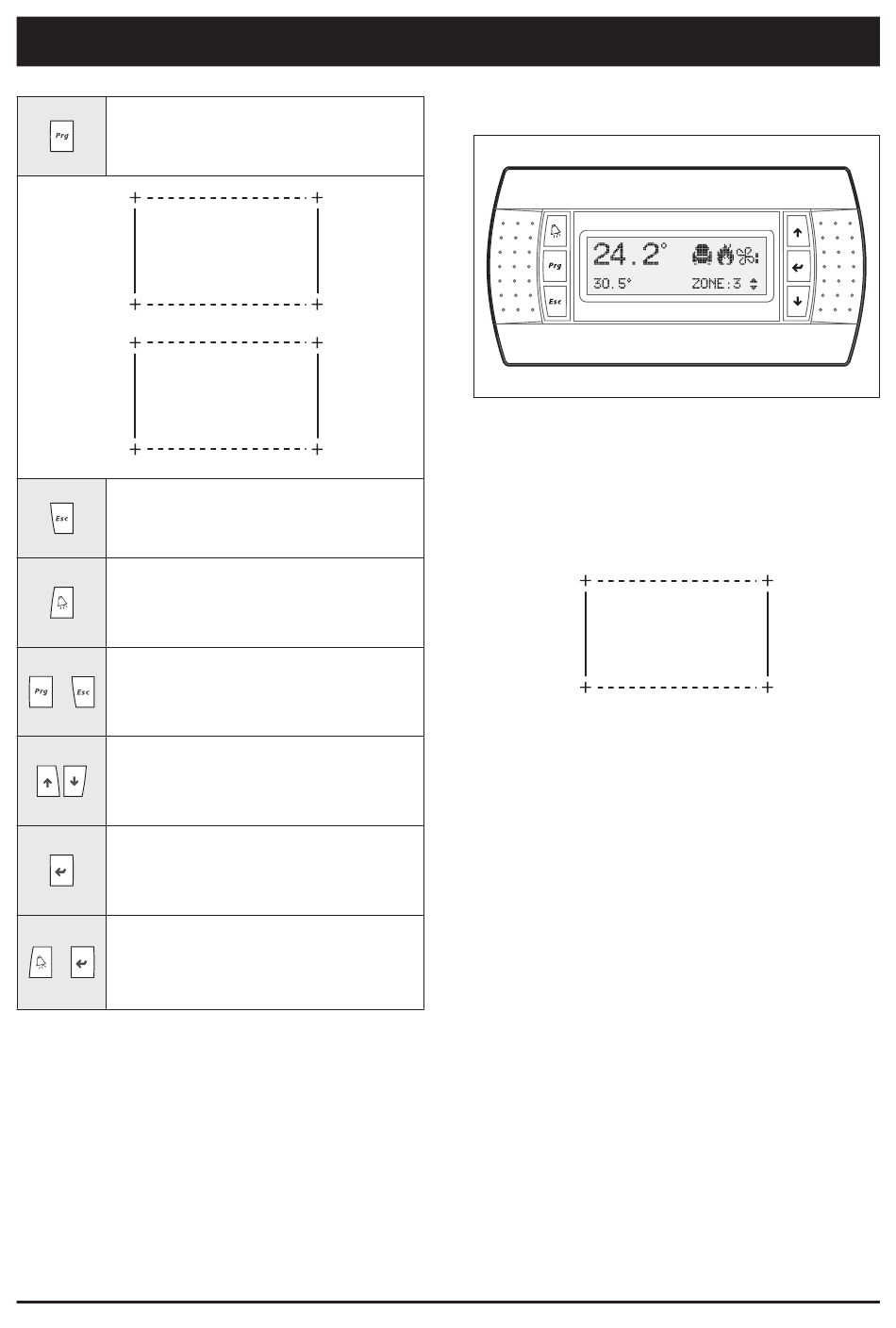

6.2 Display

El display utilizado es de tipo de LCD 4 filas x 20 columnas.
Las magnitudes y la información relativa al funcionamiento son
alternadas en forma de pantallas sucesivas llamadas máscaras.
Es posible desplazarse en el interior de las máscaras utilizando las
teclas del terminal como descrito a continuación:

6.3 Teclado

Teclas
Si el cursor se halla arriba a la izquierda (Home) pulsando las teclas
UP/DOWN es posible acceder a las sucesivas máscaras asociadas
al ramo seleccionado.
Si en una máscara están previstos unos campos de configuración
de los valores, entonces, pulsando la tecla ENTER el cursor se
desplazará en estos campos.
Después de alcanzar el campo de configuración de las magnitudes es
posible modificar su valor, dentro de los límites previstos, pulsando
las teclas UP/DOWN.
Fijado el valor deseado, para memorizarlo es necesario pulsar
nuevamente la tecla ENTER.
22
x
Línea 0
Home
Línea 1
Línea 2
Línea 3
